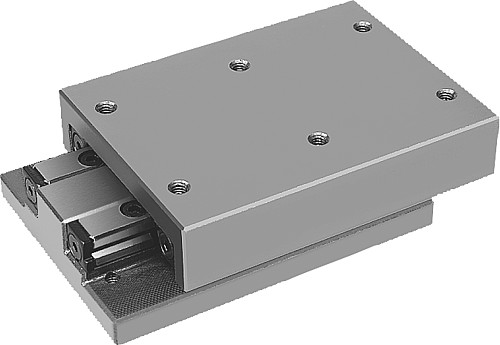

NLM 21034 Präzisions Schlittenführungen rollengelagert

Artikelnummer: 10126741
Hersteller: Norelem
Herstellerartikelnummer: 21034-040050

Artikel ist in 19 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

288,74 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
GJL 250 geschliffen.

Bestellbeispiel:
nlm 21034-050105

Hinweis:
Als Option kann eine Klemmung angeboten werden, die an der Seitenkante ohne Belastung der Führungsgeometrie kraftschlüssig wirkt.
F = Tragfähigkeit bei dynamischem oder statischem Lastfall.
Die angegebenen zulässigen Belastungswerte (F) sind für eine Lebensdauer von 1 Million Hüben ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.
Auf Anfrage sind auch Kreuzschlitten lieferbar.

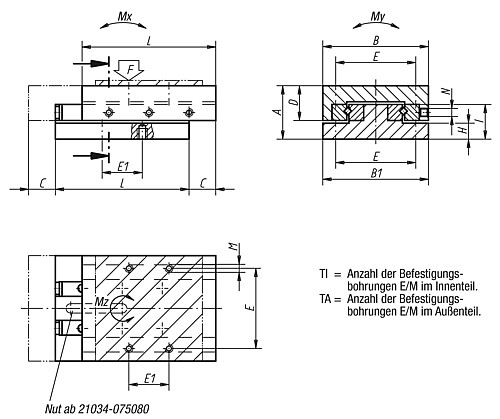

Eigenschaften

E1 : 15
Typ : RON
D : 13
H :  6,5
L : 50
A : 20
B : 40
M : M3
C : 10
E : 30
I : 13
Gewicht ca. kg : 0,300
B1 : 39,5
N : M3
Mx Nm : 1
F (N) : 206
Tl : 4
TA : 4
My : 4
Mz : 3


Artikelvarianten

Variante E1 Typ D H L A B M C E I Gewicht ca. kg B1 N Mx Nm F (N) Tl TA My Mz Preis
15 RON 13  6,5 50 20 40 M3 10 30 13 0,300 39,5 M3 1 206 4 4 4 3
288,74 €
15 ROL 13  6,5 50 20 40 M3 17,5 30 13 0,300 39,5 M3 1 85 4 4 3 2
294,94 €
15 ROL 13  6,5 65 20 40 M3 25 30 13 0,380 39,5 M3 1 114 6 6 4 3
344,50 €
15 ROL 13  6,5 80 20 40 M3 32,5 30 13 0,470 39,5 M3 3 143 8 8 5 5
402,75 €
28 RON 17  7,5 55 25 50 M4 10 28 18 0,440 49,5 M3 4 283 4 4 7 6
203,23 €
28 ROL 17  7,5 80 25 50 M4 30 28 18 0,640 49,5 M3 3 189 6 6 9 7
287,34 €
28 ROL 17  7,5 105 25 50 M4 40 28 18 0,840 49,5 M3 10 301 8 8 11 15
351,88 €
28 ROL 17  7,5 155 25 50 M4 60 28 18 1,250 49,5 M3 23 476 12 12 19 33
477,13 €
34 RON 17  7,5 55 25 60 M4 10 34 18 0,530 59,5 M3 4 288 4 4 8 6
208,21 €
34 ROL 17  7,5 80 25 60 M4 30 34 18 0,770 59,5 M3 3 192 6 6 11 7
285,02 €
34 ROL 17  7,5 105 25 60 M4 40 34 18 1,020 59,5 M4 10 305 6 6 14 15
356,91 €
34 ROL 17  7,5 155 25 60 M4 60 34 18 1,500 59,5 M4 23 483 10 10 23 34
497,07 €
62 RON 21 10,5 80 32 75 M5 15 62 23 1,230 74,5 M5 10 487 4 4 18 15
292,46 €
62 RON 21 10,5 105 32 75 M5 20 62 23 1,610 74,5 M5 18 690 4 4 26 27
368,06 €
62 RON 21 10,5 130 32 75 M5 25 62 23 2,000 74,5 M5 29 895 4 4 33 42
431,26 €
86 RON 27,5 12 110 40 100 M6 15 86 28 2,920 99,5 M6 43 1284 4 4 59 63
400,28 €
86 ROL 27,5 12 160 40 100 M6 52,5 86 28 4,280 99,5 M6 37 946 4 4 79 68
563,85 €
86 ROL 27,5 12 210 40 100 M6 80 86 28 5,650 99,5 M6 60 1066 6 6 99 105
711,33 €
86 ROL 27,5 12 260 40 100 M6 105 86 28 7,000 99,5 M6 89 1228 6 6 119 151
858,80 €
