NLM 24072 Festlagereinheiten
Artikelnummer: 10131296
Hersteller: Norelem
Herstellerartikelnummer: 24072-010
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Die Achshöhe der Spindellagerung ist mit den Loslagereinheiten 24074 und den Gehäuse für Flanschmuttern 24070 abgestimmt. Die Gehäuse sind von oben oder unten anschraubbar und mit zwei Kegelstiften oder Zylinderstiften verstiftbar. Beidseitige Anschlagkanten erleichtern das Ausrichten der Einheit.
Komplett einbaufertige Festlagereinheiten mit zweireihigen vorgespannten Hochgenauigkeitslagern und einem Druckwinkel von 60°. Sie nehmen sowohl radiale als auch axiale Kräfte aus beiden Richtungen auf und sorgen aufgrund der Vorspannung für höchste Steifigkeit, Rundlauf, präziser Werkzeugpositionierung und Wiederholbarkeit.
Werkstoff: Gehäuse Stahl.
Ausführung: Gehäuse brüniert.
Bestellbeispiel:
nlm 24072-010

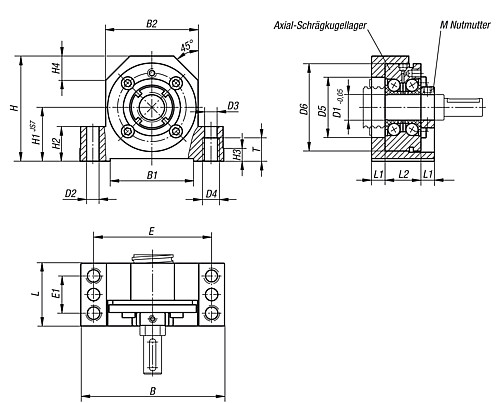

Eigenschaften
B : | 86 |
E1 : | 23 |
H : | 58 |
L : | 37 |
M : | M10x1 |
H1 : | 32 |
E : | 68 |
T : | 15 |
D3 : | 8,4 |
H3 : | 7 |
D2 : | 7,7 |
L1 : | 8,5 |
D1 : | 10 |
H2 : | 22 |
L2 : | 20 |
D4 : | M10 |
D5 : | 32 |
B1 : | 50 |
H4 : | 15 |
B2 : | 52 |
D6 : | 50 |
Passend zu Spindel Ø : | 16 |
Artikelvarianten
Variante | B | E1 | H | L | M | H1 | E | T | D3 | H3 | D2 | L1 | D1 | H2 | L2 | D4 | D5 | B1 | H4 | B2 | D6 | Passend zu Spindel Ø | Preis |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
86 | 23 | 58 | 37 | M10x1 | 32 | 68 | 15 | 8,4 | 7 | 7,7 | 8,5 | 10 | 22 | 20 | M10 | 32 | 50 | 15 | 52 | 50 | 16 |
533,12 €
|
|
94 | 25 | 64 | 42 | M12x1 | 34 | 77 | 15 | 8,4 | 7 | 7,7 | 8,5 | 12 | 22 | 25 | M10 | 32 | 58 | 17 | 60 | 55 | 20 |
462,95 €
|
|
108 | 29 | 72 | 46 | M15x1 | 39 | 88 | 18 | 10,5 | 10 | 9,7 | 10,5 | 15 | 27 | 25 | M12 | 32 | 63 | 19 | 66 | 60 | 20 |
408,08 €
|
|
108 | 29 | 72 | 46 | M17x1 | 39 | 88 | 18 | 10,5 | 10 | 9,7 | 10,5 | 17 | 27 | 25 | M12 | 36 | 63 | 19 | 66 | 62 | 25 |
412,01 €
|
|
112 | 29 | 78 | 49 | M20x1 | 42 | 92 | 18 | 10,5 | 10 | 9,7 | 10,5 | 20 | 27 | 28 | M12 | 43 | 70 | 20 | 72 | 68 | 32 |
439,14 €
|
