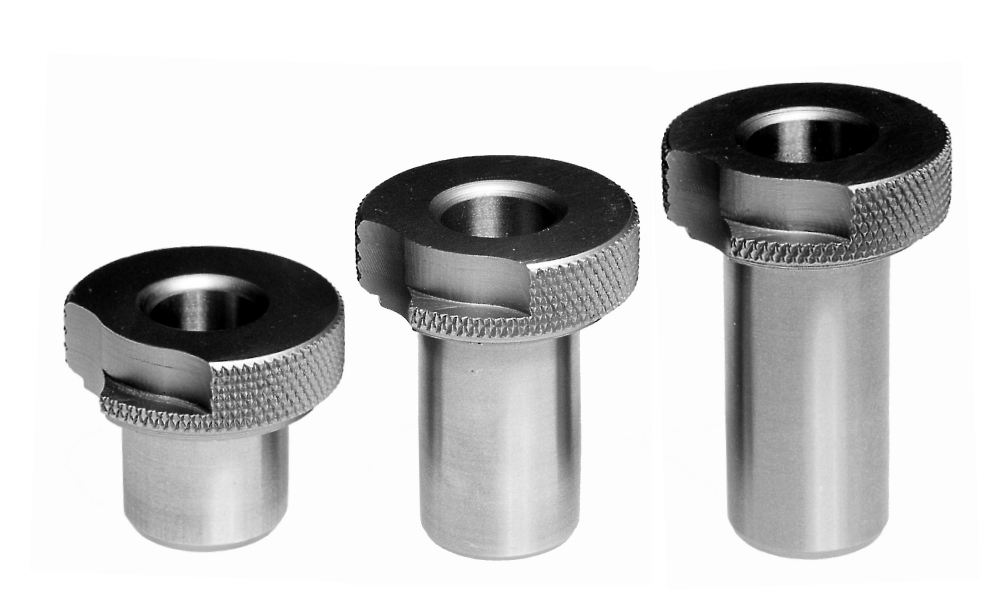

DIN 173 Teil 1, Steckbohrbuchsen, Form K und L, kurz, mittel oder lang
Artikelnummer: 10170077
Hersteller: LE70077-Leschhorn
Herstellerartikelnummer: DIN173-K 02.40X10
Artikel ist in 2556 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Die Steckbohrbuchse Form K wird als Schnellwechselbuchse verwendet. Als Gegenlage für den Anschlagstift kommen Zylinderstifte oder Spiralspannstifte in Verbindung mit der Flachkopfschraube nach DIN 173 Teil 1 zur Anwendung.
Der Bajonett-Verschluss wird durch Spannbuchsen nach DIN 173 Teil 1 in Verbindung mit Zylinderschrauben nach DIN 912 gesichert.
E2 = Bohrungsabstand bei Verwendung von Zylinderstiften oder Spiralspannstiften.
Form K: für rechtsschneidende Werkzeuge
Form KL: für linksschneidende Werkzeuge
Form L: Auswechselbuchse
Zwischenmaße:
Nach DIN ist bis zum Innendurchmesser 15,0 mm eine Stufung von 0,1 mm vorgesehen. Über 15,0 mm beträgt die Stufung 0,5 mm.
Für abweichende Bohrungsdurchmesser berechnen wir folgende Zuschläge pro Abmessung:
1 - 2 Stück = 200%
3 - 5 Stück = 150%
6 - 9 Stück = 75%
10- 24 Stück = 20%
25- 49 Stück = 10%
50- 99 Stück = 5%
ab 100 Stück = 0%
Eigenschaften
| Ausführung : | kurz |
| .l1 : | 10,00 |
| Form : | K |
| A : | 65° |
| .d3 : | 4,50 |
| .l2 (mm) : | 8,00 |
| .d4 : | 15,00 |
| .d5 : | 12,00 |
| .d6 : | 2,50 |
| .l4 : | 1,00 |
| .l5 (mm) : | 4,25 |
| .t1 : | 4,00 |
| .d1 F7 : | 2,40 |
| .l6 (mm) : | 3,00 |
| .l7 : | 6,00 |
| .d2 m6 : | 8,00 |
| .r1 : | 1,50 |
| .tr : | 0,02 |
| .r2 : | 7,00 |
| .e1 : | 11,50 |
| .tp : | 0,01 |
Artikelvarianten
| Variante | .l1 | Form | .d1 F7 | Preis |
|---|---|---|---|---|
| 10,00 | K | 2,40 |
83,84 €
|
|
| 10,00 | K | 2,50 |
83,84 €
|
|
| 10,00 | K | 2,60 |
83,84 €
|
|
| 10,00 | K | 2,70 |
83,84 €
|
|
| 10,00 | K | 2,80 |
83,84 €
|
|
| 10,00 | K | 2,90 |
83,84 €
|
|
| 10,00 | K | 3,00 |
83,84 €
|
|
| 10,00 | K | 3,10 |
83,84 €
|
|
| 10,00 | K | 3,20 |
83,84 €
|
|
| 10,00 | K | 3,30 |
83,84 €
|
|
| 10,00 | K | 3,40 |
83,84 €
|
|
| 10,00 | K | 3,50 |
83,84 €
|
|
| 10,00 | K | 3,60 |
83,84 €
|
|
| 10,00 | K | 3,70 |
83,84 €
|
|
| 10,00 | K | 3,80 |
83,84 €
|
|
| 10,00 | K | 3,90 |
83,84 €
|
|
| 10,00 | K | 4,00 |
83,84 €
|
|
| 12,00 | K | 4,10 |
82,85 €
|
|
| 12,00 | K | 4,20 |
82,85 €
|
|
| 12,00 | K | 4,30 |
82,85 €
|
|
| 12,00 | K | 4,40 |
82,85 €
|
|
| 12,00 | K | 4,50 |
82,85 €
|
|
| 12,00 | K | 4,60 |
82,85 €
|
|
| 12,00 | K | 4,70 |
82,85 €
|
|
| 12,00 | K | 4,80 |
82,85 €
|
|
| 12,00 | K | 4,90 |
82,85 €
|
|
| 12,00 | K | 5,00 |
82,85 €
|
|
| 12,00 | K | 5,10 |
82,85 €
|
|
| 12,00 | K | 5,20 |
82,85 €
|
|
| 12,00 | K | 5,30 |
82,85 €
|
|
| 12,00 | K | 5,40 |
82,85 €
|
|
| 12,00 | K | 5,50 |
82,85 €
|
|
| 12,00 | K | 5,60 |
82,85 €
|
|
| 12,00 | K | 5,70 |
82,85 €
|
|
| 12,00 | K | 5,80 |
82,85 €
|
|
| 12,00 | K | 5,90 |
82,85 €
|
|
| 12,00 | K | 6,00 |
82,85 €
|
|
| 12,00 | K | 6,10 |
85,96 €
|
|
| 12,00 | K | 6,20 |
85,96 €
|
|
| 12,00 | K | 6,30 |
85,96 €
|
|
| 12,00 | K | 6,40 |
85,96 €
|
|
| 12,00 | K | 6,50 |
85,96 €
|
|
| 12,00 | K | 6,60 |
85,96 €
|
|
| 12,00 | K | 6,70 |
85,96 €
|
|
| 12,00 | K | 6,80 |
85,96 €
|
|
| 12,00 | K | 6,90 |
85,96 €
|
|
| 12,00 | K | 7,00 |
85,96 €
|
|
| 12,00 | K | 7,10 |
85,96 €
|
|
| 12,00 | K | 7,20 |
85,96 €
|
|
| 12,00 | K | 7,30 |
85,96 €
|
|
| 12,00 | K | 7,40 |
85,96 €
|
|
| 12,00 | K | 7,50 |
85,96 €
|
|
| 12,00 | K | 7,60 |
85,96 €
|
|
| 12,00 | K | 7,70 |
85,96 €
|
|
| 12,00 | K | 7,80 |
85,96 €
|
|
| 12,00 | K | 7,90 |
85,96 €
|
|
| 12,00 | K | 8,00 |
85,96 €
|
|
| 16,00 | K | 8,10 |
92,62 €
|
|
| 16,00 | K | 8,20 |
92,62 €
|
|
| 16,00 | K | 8,30 |
92,62 €
|
|
| 16,00 | K | 8,40 |
92,62 €
|
|
| 16,00 | K | 8,50 |
92,62 €
|
|
| 16,00 | K | 8,60 |
92,62 €
|
|
| 16,00 | K | 8,70 |
92,62 €
|
|
| 16,00 | K | 8,80 |
92,62 €
|
|
| 16,00 | K | 8,90 |
92,62 €
|
|
| 16,00 | K | 9,00 |
92,62 €
|
|
| 16,00 | K | 9,10 |
92,62 €
|
|
| 16,00 | K | 9,20 |
92,62 €
|
|
| 16,00 | K | 9,30 |
92,62 €
|
|
| 16,00 | K | 9,40 |
92,62 €
|
|
| 16,00 | K | 9,50 |
92,62 €
|
|
| 16,00 | K | 9,60 |
92,62 €
|
|
| 16,00 | K | 9,70 |
92,62 €
|
|
| 16,00 | K | 9,80 |
ab 32,92 €
|
|
| 16,00 | K | 9,90 |
ab 32,92 €
|
|
| 16,00 | K | 10,00 |
92,62 €
|
|
| 16,00 | K | 10,10 |
103,43 €
|
|
| 16,00 | K | 10,20 |
103,43 €
|
|
| 16,00 | K | 10,30 |
103,43 €
|
|
| 16,00 | K | 10,40 |
103,43 €
|
|
| 16,00 | K | 10,50 |
103,43 €
|
|
| 16,00 | K | 10,60 |
103,43 €
|
|
| 16,00 | K | 10,70 |
103,43 €
|
|
| 16,00 | K | 10,80 |
103,43 €
|
|
| 16,00 | K | 10,90 |
103,43 €
|
|
| 16,00 | K | 11,00 |
103,43 €
|
|
| 16,00 | K | 11,00 |
103,43 €
|
|
| 16,00 | K | 11,20 |
103,43 €
|
|
| 16,00 | K | 11,30 |
103,43 €
|
|
| 16,00 | K | 11,40 |
103,43 €
|
|
| 16,00 | K | 11,50 |
103,43 €
|
|
| 16,00 | K | 11,60 |
103,43 €
|
|
| 16,00 | K | 11,70 |
103,43 €
|
|
| 16,00 | K | 11,80 |
103,43 €
|
|
| 16,00 | K | 11,90 |
103,43 €
|
|
| 16,00 | K | 12,00 |
103,43 €
|
|
| 20,00 | K | 12,10 |
107,56 €
|
|
| 20,00 | K | 12,20 |
107,56 €
|
|
| 20,00 | K | 12,30 |
107,56 €
|
Es werden nicht alle Varianten angezeigt.
Bitte benutzen Sie den Variantenfinder, um die passende Variante zu finden oder
klicken Sie hier, um weitere 100 Varianten zu laden.
Dazu passende Produkte
| Artikelnr. | Bezeichnung | Preis | |
|---|---|---|---|
|

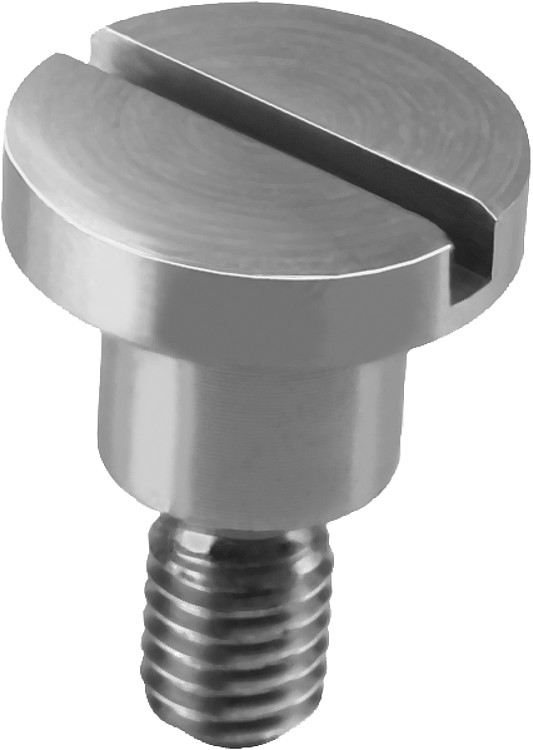

DIN 173 Teil 1, FlachKopfschraube mit Ansatz und Schlitz für Steckbohrbuchsen DIN 173 L |
