DIN 173 Teil 2, Steckbohrbuchsen, Form E, ES oder ER, kurz, mittel oder lang

Artikelnummer: 10059942
Hersteller: LE70077-Leschhorn
Herstellerartikelnummer: DIN173 Teil2-E 07.10X12.5

Artikel ist in 1600 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

auf Anfrage

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Bei häufig verwendeten DIN-Buchsen (z.B. DIN 172, DIN 173, DIN 179) ist bis zu einem Bohrungsdurchmesser 15,0 mm eine Abstufung von 0,1 mm vorgesehen über 15,0 mm beträgt die Abstufung 0,5 mm. Härte und Oberfläche der Bohrbuchsen nach DIN sind gehärtet und angelassen, Bohrung und Außendurchmesser geschliffen. Verwendet wird ein Qualitätsstahl, gehärtet 740 + 80 HV 10 (Härteprüfung nach Vickers).

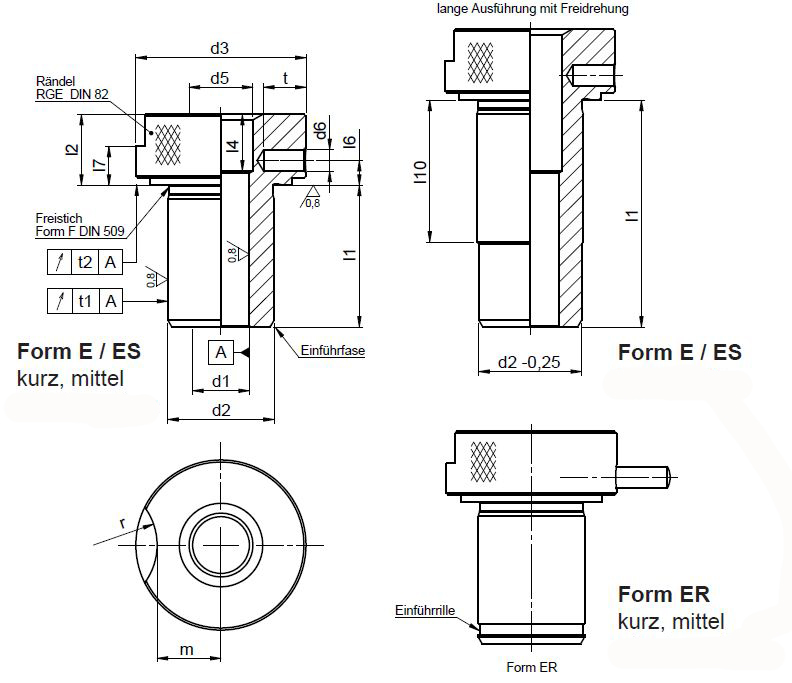

Eigenschaften

Ausführung : kurz
.r : 9,0
.l1 : 12,5
Form : E
.l3 : 1,0
.t : 6,0
.d3 : 24
.f : 0,8
.m : 9,0
.l2 (mm) : 10
.d5 : 9,0
.d6 : 3,0
.t1 : 0,03
.t2 : 0,008
.d1 G7 : 07,10
.d2 h6 : 15
.l10 : 20,0
.l6 (mm) : 3,5
.l7 : 5,5


Artikelvarianten

Variante .l1 Form .d1 G7 Preis
12,5 E 07,10
auf Anfrage
12,5 E 07,20
92,56 €
12,5 E 07,30
auf Anfrage
12,5 E 07,40
auf Anfrage
12,5 E 07,50
92,56 €
12,5 E 07,60
92,56 €
12,5 E 07,70
auf Anfrage
12,5 E 07,80
92,56 €
12,5 E 07,90
auf Anfrage
12,5 E 08,00
auf Anfrage
12,5 E 08,10
92,56 €
12,5 E 08,20
auf Anfrage
12,5 E 08,30
auf Anfrage
12,5 E 08,40
92,56 €
12,5 E 08,50
92,56 €
16,0 E 08,60
auf Anfrage
16,0 E 08,70
auf Anfrage
16,0 E 08,80
auf Anfrage
16,0 E 08,90
auf Anfrage
16,0 E 09,00
auf Anfrage
16,0 E 09,10
auf Anfrage
16,0 E 09,20
auf Anfrage
16,0 E 09,30
auf Anfrage
16,0 E 09,40
auf Anfrage
08,0 E 02,40
auf Anfrage
08,0 E 02,50
auf Anfrage
08,0 E 02,60
auf Anfrage
10,0 E 02,70
auf Anfrage
10,0 E 02,80
auf Anfrage
10,0 E 02,90
auf Anfrage
10,0 E 03,00
auf Anfrage
10,0 E 03,10
auf Anfrage
10,0 E 03,20
auf Anfrage
10,0 E 03,30
auf Anfrage
10,0 E 03,40
auf Anfrage
10,0 E 03,50
auf Anfrage
10,0 E 03,60
auf Anfrage
10,0 E 03,70
auf Anfrage
10,0 E 03,80
auf Anfrage
10,0 E 03,90
auf Anfrage
10,0 E 04,00
auf Anfrage
10,0 E 04,10
auf Anfrage
10,0 E 04,20
auf Anfrage
10,0 E 04,30
auf Anfrage
10,0 E 04,40
auf Anfrage
10,0 E 04,50
auf Anfrage
10,0 E 04,60
auf Anfrage
10,0 E 04,70
auf Anfrage
12,5 E 04,80
auf Anfrage
12,5 E 04,90
auf Anfrage
12,5 E 05,00
92,56 €
12,5 E 04,00
auf Anfrage
12,5 E 04,10
auf Anfrage
12,5 E 04,20
auf Anfrage
12,5 E 04,30
auf Anfrage
12,5 E 04,40
auf Anfrage
12,5 E 04,50
auf Anfrage
12,5 E 04,60
auf Anfrage
16,0 E 09,50
auf Anfrage
16,0 E 09,60
auf Anfrage
16,0 E 09,70
auf Anfrage
16,0 E 09,80
auf Anfrage
16,0 E 09,90
auf Anfrage
16,0 E 10,00
auf Anfrage
16,0 E 10,10
auf Anfrage
16,0 E 10,20
auf Anfrage
16,0 E 10,30
auf Anfrage
16,0 E 10,40
auf Anfrage
16,0 E 10,50
auf Anfrage
16,0 E 10,60
auf Anfrage
12,5 E 04,70
auf Anfrage
12,5 E 05,10
92,56 €
12,5 E 05,20
92,56 €
12,5 E 05,30
auf Anfrage
12,5 E 05,40
92,56 €
12,5 E 05,50
92,56 €
12,5 E 05,60
92,56 €
12,5 E 05,70
auf Anfrage
12,5 E 05,80
auf Anfrage
12,5 E 05,90
auf Anfrage
12,5 E 06,00
92,56 €
12,5 E 06,10
auf Anfrage
12,5 E 06,20
auf Anfrage
12,5 E 06,30
auf Anfrage
12,5 E 06,40
92,56 €
12,5 E 06,50
92,56 €
12,5 E 06,60
92,56 €
12,5 E 06,70
92,56 €
12,5 E 06,80
92,56 €
12,5 E 06,90
92,56 €
12,5 E 07,00
92,56 €
16,0 E 10,70
auf Anfrage
16,0 E 10,80
auf Anfrage
16,0 E 10,90
auf Anfrage
16,0 E 11,00
auf Anfrage
16,0 E 11,10
auf Anfrage
16,0 E 11,20
auf Anfrage
16,0 E 11,30
auf Anfrage
16,0 E 11,40
auf Anfrage
16,0 E 11,50
auf Anfrage

Es werden nicht alle Varianten angezeigt.
Bitte benutzen Sie den Variantenfinder, um die passende Variante zu finden oder klicken Sie hier, um weitere 100 Varianten zu laden.
