K0284_F Pendelauflagen mit O Ring, Form F
Artikelnummer: 10069642
Hersteller: Kipp
Herstellerartikelnummer: K0284.304X012
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 35,84 € |
| 100 | 34,76 € |
| 250 | 34,05 € |
| 500 | 32,97 € |
| 1000 | 32,26 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugel Werkzeugstahl.
Ausführung:
Körper vergütet. Kugel gehärtet, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.

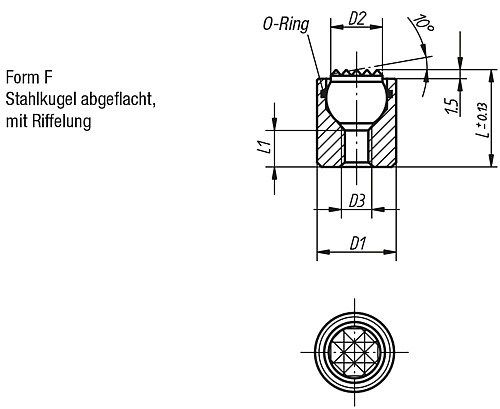

Eigenschaften
| Form : | F |
| L : | 12 |
| D3 : | M4 |
| D2 : | 6 |
| L1 : | 4,5 |
| D1 : | 10 |
| Gewicht ca. kg : | 0,006 |
| Belastbarkeit max. kN (nur bei statischer Belastung) : | 12 |
| Kugel Ø : | 7 |
Artikelvarianten
| Variante | Form | L | D3 | D2 | L1 | D1 | Gewicht ca. kg | Belastbarkeit max. kN (nur bei statischer Belastung) | Kugel Ø | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| F | 12 | M4 | 6 | 4,5 | 10 | 0,006 | 12 | 7 |
ab 32,26 €
|
|
| F | 25 | M4 | 6 | 12 | 10 | 0,013 | 12 | 7 |
ab 34,05 €
|
|
| F | 16 | M5 | 8,5 | 5 | 13 | 0,014 | 20 | 10 |
ab 35,84 €
|
|
| F | 25 | M5 | 8,5 | 12 | 13 | 0,022 | 20 | 10 |
ab 36,80 €
|
