K0284_O Pendelauflagen mit O Ring, Form O
Artikelnummer: 10069650
Hersteller: Kipp
Herstellerartikelnummer: K0284.504X012
Artikel ist in 7 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 37,29 € |
| 100 | 36,17 € |
| 250 | 35,43 € |
| 500 | 34,31 € |
| 1000 | 33,56 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugel Edelstahl mit Diamant-Oberfläche.
Ausführung:
Körper vergütet und brüniert.
Kugel: Oberfläche vergleichbar mit 100er Schleifkörnung.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Form O: Die abrasive Diamant-Oberfläche ist fest mit der Kugel verschmolzen. Sie eignet sich ideal zur Aufnahme von glatten oder rutschigen Anwendungen mit einem Minimum von Spanndruck. Dabei übertragen die Diamant-Partikel hohe Haltekräfte auf eine sehr kleine
Fläche mit minimaler Beeinträchtigung der Oberfläche. Die Diamant-Oberfläche bietet eine hervorragende Verschleißfestigkeit.
Vorteile:
– Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
– Dadurch wird eine gleichmäßige Bewegung gewährleistet.

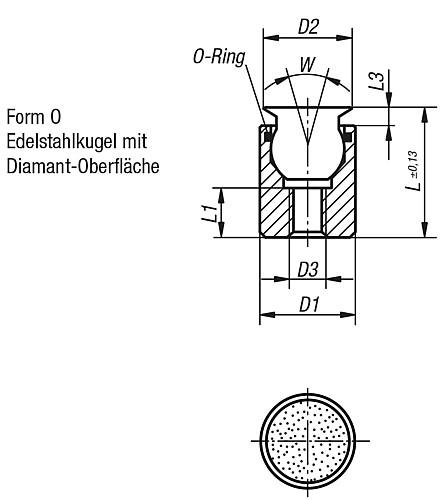

Eigenschaften
| Form : | O |
| L : | 12,5 |
| D3 : | M4 |
| D2 : | 8 |
| L1 : | 3,5 |
| D1 : | 10 |
| Gewicht ca. kg : | 0,006 |
| Belastbarkeit max. kN (nur bei statischer Belastung) : | 11,5 |
| L3 : | 2 |
| Kugel Ø : | 7 |
| W : | 28 |
Artikelvarianten
| Variante | Form | L | D3 | D2 | L1 | D1 | Gewicht ca. kg | Belastbarkeit max. kN (nur bei statischer Belastung) | L3 | Kugel Ø | W | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O | 12,5 | M4 | 8 | 3,5 | 10 | 0,006 | 11,5 | 2 | 7 | 28 |
ab 33,56 €
|
|
| O | 25,5 | M4 | 8 | 9 | 10 | 0,013 | 11,5 | 2 | 7 | 28 |
ab 35,37 €
|
|
| O | 17,5 | M5 | 11 | 6,5 | 13 | 0,015 | 19,8 | 3 | 10 | 28 |
ab 36,05 €
|
|
| O | 26,5 | M5 | 11 | 9 | 13 | 0,023 | 19,8 | 3 | 10 | 28 |
ab 36,95 €
|
|
| O | 21 | M6 | 14 | 7,5 | 17 | 0,031 | 27,4 | 3 | 13 | 28 |
ab 38,96 €
|
|
| O | 24 | M8 | 19 | 8,5 | 19 | 0,045 | 38,6 | 4 | 15 | 24 |
ab 44,91 €
|
|
| O | 28 | M10 | 21 | 9 | 24 | 0,084 | 58,3 | 4 | 20 | 24 |
ab 49,37 €
|
