K0288_C Pendelauflagen verstellbar, mit O Ring Form C
Artikelnummer: 10069719
Hersteller: Kipp
Herstellerartikelnummer: K0288.106X012
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 40,74 € |
| 100 | 39,52 € |
| 250 | 38,70 € |
| 500 | 37,48 € |
| 1000 | 36,67 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Kugel Werkzeugstahl.
Ausführung:
Körper vergütet. Kugel gehärtet, brüniert.
Hinweis:
Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Vorteile:
- Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
- Dadurch wird eine gleichmäßige Bewegung gewährleistet.

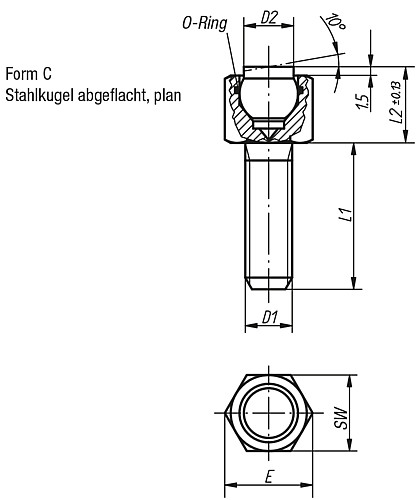

Eigenschaften
| Form : | C |
| E : | 11,5 |
| D2 : | 6 |
| L1 : | 12 |
| D1 : | M6 |
| SW : | 10 |
| Gewicht ca. kg : | 0,007 |
| L2 : | 9,5 |
| Belastbarkeit max. kN (nur bei statischer Belastung) : | 9 |
| Kugel Ø : | 7 |
Artikelvarianten
| Variante | Form | E | D2 | L1 | D1 | SW | Gewicht ca. kg | L2 | Belastbarkeit max. kN (nur bei statischer Belastung) | Kugel Ø | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C | 11,5 | 6 | 12 | M6 | 10 | 0,007 | 9,5 | 9 | 7 |
ab 36,67 €
|
|
| C | 11,5 | 6 | 25 | M6 | 10 | 0,010 | 9,5 | 9 | 7 |
ab 34,05 €
|
|
| C | 11,5 | 6 | 40 | M6 | 10 | 0,012 | 9,5 | 9 | 7 |
ab 34,46 €
|
|
| C | 15 | 8,5 | 12 | M8 | 13 | 0,016 | 13 | 15 | 10 |
ab 40,66 €
|
|
| C | 15 | 8,5 | 25 | M8 | 13 | 0,021 | 13 | 15 | 10 |
ab 41,07 €
|
|
| C | 15 | 8,5 | 40 | M8 | 13 | 0,026 | 13 | 15 | 10 |
ab 41,63 €
|
