LE FIX-L zugfeste Rohrkupplung zur Verbindung, für Rohre aus Stahl, DN 40-600
Artikelnummer: 10018489
Hersteller: Arpol
Herstellerartikelnummer: FIX-L-48.3-E-P16-A2
Artikel ist in 118 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

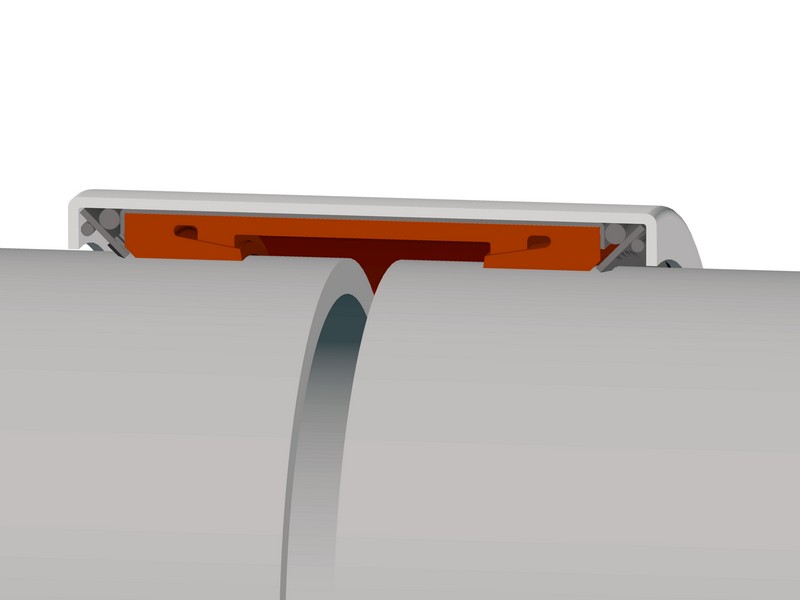

Flexible Rohrkupplung LE FIX-L mit zugfester AXIALER VERANKERUNG zur Verbindung von Rohrleitungen, Außendurchmesser: DA 38,0 bis 711,2 mm. FIX-L ist einsetzbar auf folgenden Rohrmaterialien: Stahl und Gusseisen. PN Nenndruck für Schiffsbau mit Sicherheitsfakter = 4 PS Dauerbetriebsdruck
Zulässige Toleranzen für FIX-L:

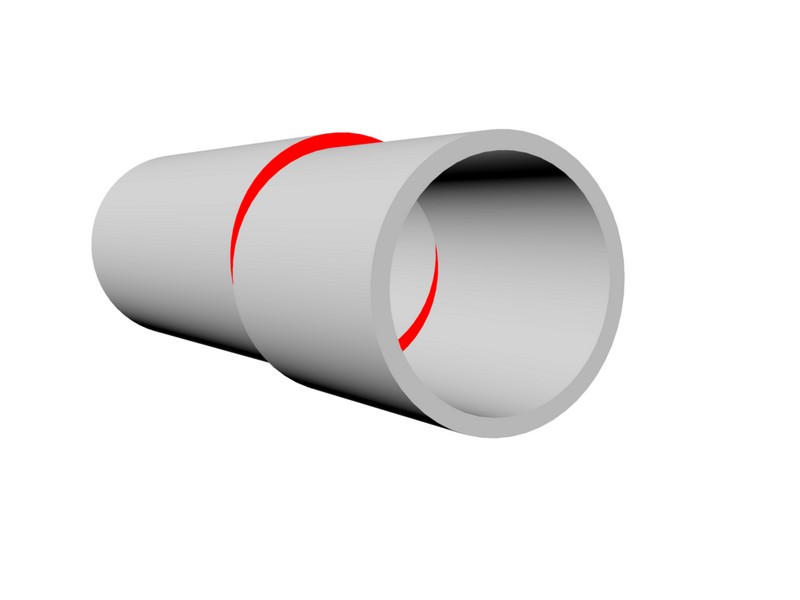

- Verbindung von Rohren mit unterschiedlichen Außendurchmessern;

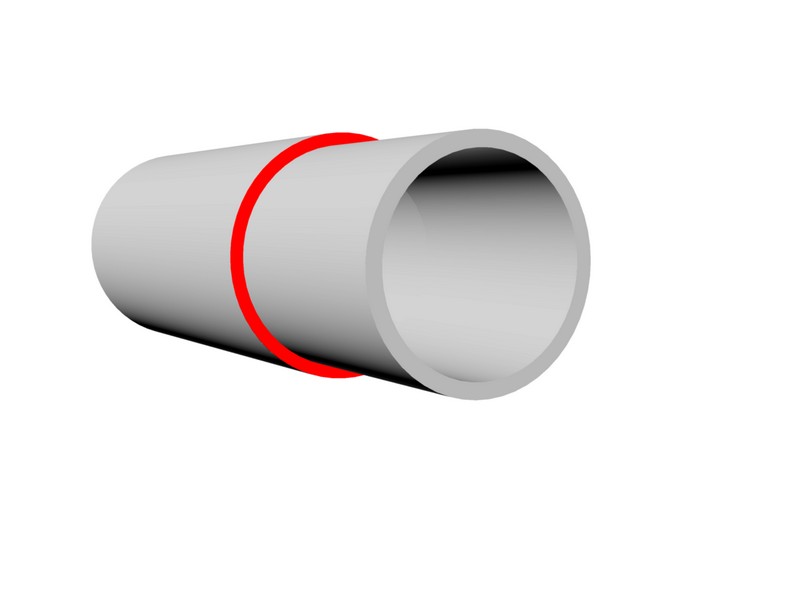

- Verbindung von Rohren mit Rohrendenabstand;

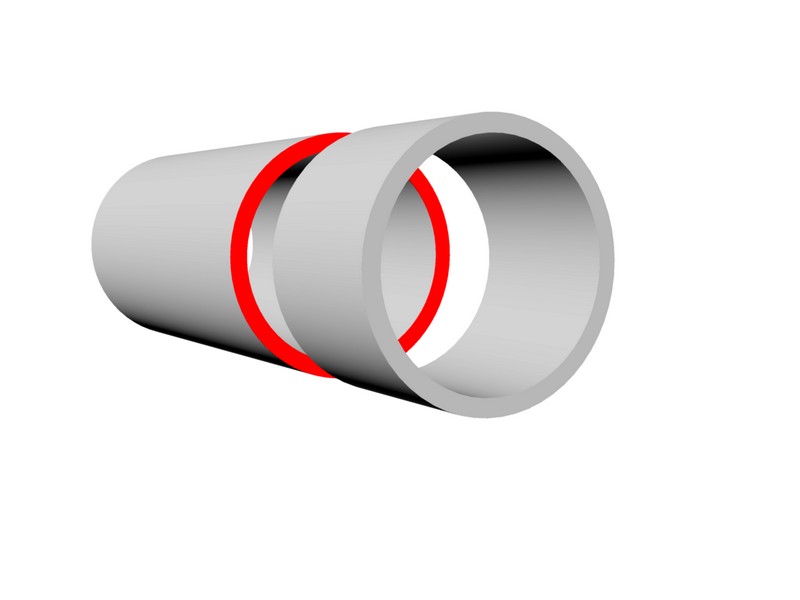

- Verbindung von Rohren mit Achsversatz;

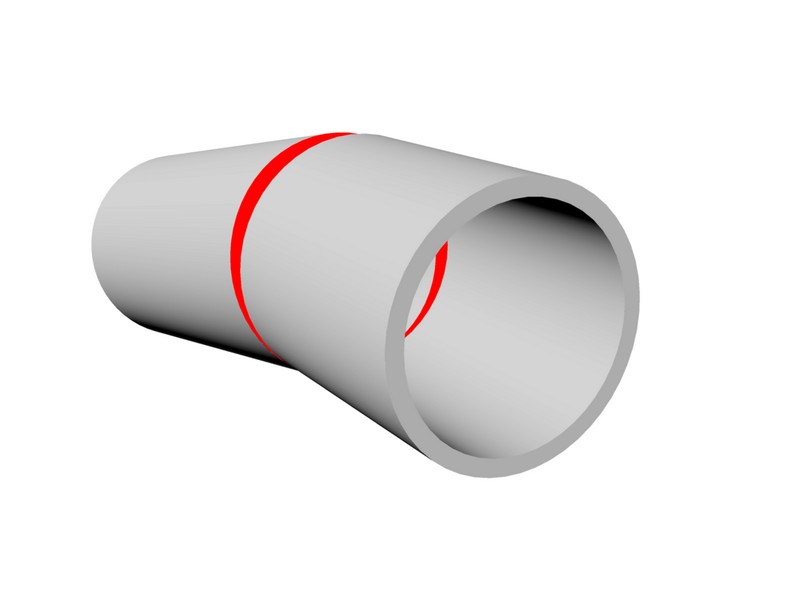

- Verbindung von Rohren mit Auswinkelung.
Für eine korrekte Funktion der Rohrkupplung muss die Montageanleitung beachtet werden.
* Material Gehäuse&Schrauben:
Qualität W4
Gehäuse aus rostfreiem Stahl AISI 304 L (A2; DIN 1.4307)
Schrauben und Bolzen aus rostfreiem Stahl AISI 304.
Qualität W5
Gehäuse aus rostfreiem Stahl AISI 316 L (A4; DIN 1.4404)
Schrauben und Bolzen aus rostfreiem Stahl AISI 316.
Preise gelten für. Material W4/W5 MIT Dichtung EPDM.
PREISE auf ANFRAGE für Dichtung: NBR, Silikon rot oder blau
Silikon rot: Temperaturbereich -55 bis +240°C, geeignet für Heisluft und Wasserdampf.
Silikon blau: Temperaturbereich -55 bis +200°C, geeignet für Trink- und Brauchwasser.
Eigenschaften

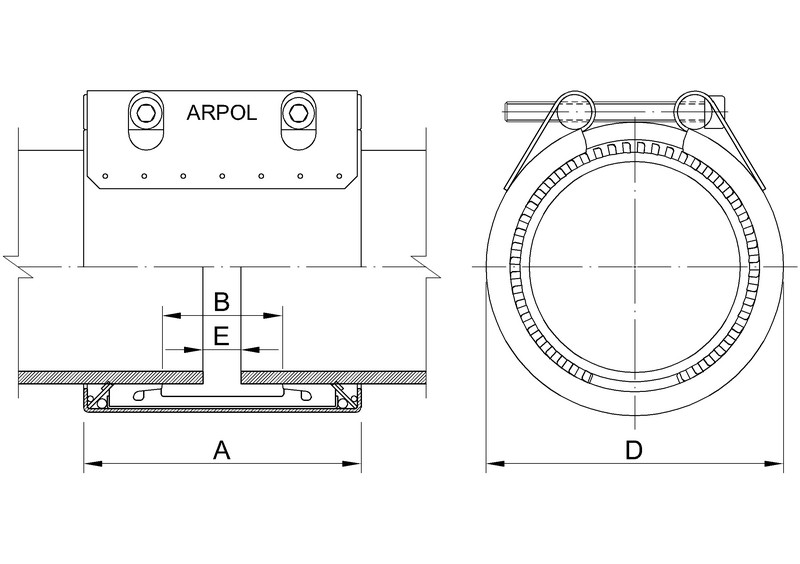

| A : | 78 |
| B : | 31 |
| .d (mm) : | 68 |
| Material : | A2 (W4*) |
| Dichtung : | EPDM |
| DA : | 48,3 |
| Bereich : | 47,8-48,9 |
| PN : | 16 |
| PS : | 35 |
| E1 : | 5 |
| E2 : | 15 |
| Verschluss : | M8 |
| AM : | 15 |
Artikelvarianten
| Variante | Material | Dichtung | DA | Bereich | PN | Preis |
|---|---|---|---|---|---|---|
| A2 (W4*) | EPDM | 48,3 | 47,8-48,9 | 16 |
82,11 €
|
|
| A2 (W4*) | EPDM | 54,0 | 53,5-54,5 | 16 |
83,86 €
|
|
| A2 (W4*) | EPDM | 57,0 | 56,4-57,6 | 16 |
84,91 €
|
|
| A2 (W4*) | EPDM | 60,3 | 59,7 - 60,9 | 16 |
86,11 €
|
|
| A2 (W4*) | EPDM | 76,1 | 75,3 - 76,9 | 16 |
99,51 €
|
|
| A2 (W4*) | EPDM | 84,0 | 83,1 - 84,9 | 16 |
101,98 €
|
|
| A2 (W4*) | EPDM | 88,9 | 88,0 - 89,8 | 16 |
106,86 €
|
|
| A2 (W4*) | EPDM | 104,0 | 102,9-105,1 | 16 |
110,22 €
|
|
| A2 (W4*) | EPDM | 108,0 | 106,9-109,1 | 16 |
111,81 €
|
|
| A2 (W4*) | EPDM | 114,3 | 113,2-115,4 | 16 |
117,44 €
|
|
| A2 (W4*) | EPDM | 129,0 | 127,8-130,2 | 16 |
146,09 €
|
|
| A2 (W4*) | EPDM | 133,0 | 131,7-134,3 | 16 |
147,83 €
|
|
| A2 (W4*) | EPDM | 139,7 | 138,3 -141,1 | 16 |
166,97 €
|
|
| A2 (W4*) | EPDM | 154,0 | 152,4-155,6 | 14 |
186,85 €
|
|
| A2 (W4*) | EPDM | 159,0 | 157,4-160,6 | 14 |
188,99 €
|
|
| A2 (W4*) | EPDM | 168,3 | 166,6-170,0 | 13 |
193,53 €
|
|
| A2 (W4*) | EPDM | 206,0 | 203,0-207,0 | 10 |
319,55 €
|
|
| A2 (W4*) | EPDM | 219,1 | 216,9-221,3 | 10 |
338,18 €
|
|
| A2 (W4*) | EPDM | 244,5 | 242,0 - 247,0 | 10 |
383,37 €
|
|
| A2 (W4*) | EPDM | 256,0 | 252,0 - 257,0 | 10 |
389,86 €
|
|
| A2 (W4*) | EPDM | 267,0 | 264,5 - 269,5 | 10 |
399,70 €
|
|
| A2 (W4*) | EPDM | 273,0 | 270,5 - 275,5 | 10 |
405,85 €
|
|
| A2 (W4*) | EPDM | 306,0 | 301,0 - 307,0 | 6 |
421,84 €
|
|
| A2 (W4*) | EPDM | 323,9 | 320,5 - 327,0 | 6 |
440,83 €
|
|
| A2 (W4*) | EPDM | 355,6 | 352,0 - 359,0 | 6 |
462,10 €
|
|
| A2 (W4*) | EPDM | 368,0 | 364,4 - 371,6 | 6 |
471,77 €
|
|
| A2 (W4*) | EPDM | 406,4 | 402,5 - 410,5 | 6 |
500,40 €
|
|
| A2 (W4*) | EPDM | 457,2 | 455,6-461,7 | 6 |
597,78 €
|
|
| A2 (W4*) | EPDM | 508,0 | 504,2-512,5 | 6 |
634,88 €
|
|
| A2 (W4*) | EPDM | 558,8 | 553,4-564,2 | 6 |
674,06 €
|
|
| A2 (W4*) | EPDM | 609,6 | 604,2 - 615,0 | 6 |
711,16 €
|
|
| A4 (W5*) | EPDM | 48,3 | 47,8-48,9 | 16 |
89,67 €
|
|
| A4 (W5*) | EPDM | 54,0 | 53,5-54,5 | 16 |
91,40 €
|
|
| A4 (W5*) | EPDM | 57,0 | 56,4-57,6 | 16 |
92,64 €
|
|
| A4 (W5*) | EPDM | 60,3 | 59,7 - 60,9 | 16 |
94,06 €
|
|
| A4 (W5*) | EPDM | 76,1 | 75,3 - 76,9 | 16 |
108,82 €
|
|
| A4 (W5*) | EPDM | 84,0 | 83,1 - 84,9 | 16 |
111,62 €
|
|
| A4 (W5*) | EPDM | 88,9 | 88,0 - 89,8 | 16 |
114,80 €
|
|
| A4 (W5*) | EPDM | 104,0 | 102,9 -105,1 | 16 |
120,77 €
|
|
| A4 (W5*) | EPDM | 108,0 | 106,9-109,1 | 16 |
122,53 €
|
|
| A4 (W5*) | EPDM | 114,3 | 113,2-115,4 | 16 |
129,04 €
|
|
| A4 (W5*) | EPDM | 129,0 | 127,8-130,2 | 16 |
161,73 €
|
|
| A4 (W5*) | EPDM | 133,0 | 131,7 -134,3 | 16 |
163,47 €
|
|
| A4 (W5*) | EPDM | 139,7 | 138,3-141,1 | 16 |
190,92 €
|
|
| A4 (W5*) | EPDM | 154,0 | 152,4-155,6 | 14 |
206,71 €
|
|
| A4 (W5*) | EPDM | 159,0 | 157,4-160,6 | 14 |
209,00 €
|
|
| A4 (W5*) | EPDM | 168,3 | 166,6-170,0 | 13 |
226,58 €
|
|
| A4 (W5*) | EPDM | 206,0 | 203,0-207,0 | 10 |
359,10 €
|
|
| A4 (W5*) | EPDM | 219,1 | 216,9-221,3 | 10 |
369,31 €
|
|
| A4 (W5*) | EPDM | 244,5 | 242,0 - 247,0 | 10 |
431,00 €
|
|
| A4 (W5*) | EPDM | 256,0 | 252,0 - 257,0 | 10 |
438,21 €
|
|
| A4 (W5*) | EPDM | 267,0 | 264,5 - 269,5 | 10 |
449,10 €
|
|
| A4 (W5*) | EPDM | 273,0 | 270,5 - 275,5 | 10 |
454,89 €
|
|
| A4 (W5*) | EPDM | 306,0 | 301,0 - 307,0 | 6 |
471,23 €
|
|
| A4 (W5*) | EPDM | 323,9 | 320,5 - 327,0 | 6 |
509,64 €
|
|
| A4 (W5*) | EPDM | 355,6 | 352,0 - 359,0 | 6 |
486,90 €
|
|
| A4 (W5*) | EPDM | 368,0 | 364,4 - 371,6 | 6 |
529,23 €
|
|
| A4 (W5*) | EPDM | 406,4 | 402,5 - 410,5 | 6 |
561,05 €
|
|
| A4 (W5*) | EPDM | 457,2 | 455,6-461,7 | 6 |
671,80 €
|
|
| A4 (W5*) | EPDM | 508,0 | 504,2-512,5 | 6 |
713,26 €
|
|
| A4 (W5*) | EPDM | 558,8 | 553,4-564,2 | 6 |
775,82 €
|
|
| A4 (W5*) | EPDM | 609,6 | 604,2 - 615,0 | 0 |
799,22 €
|
|
| A2 (W4*) | Silikon rot | 88,9 | 88,0 - 89,8 | 16 |
ab 129,30 €
|
|
| A2 (W4*) | NBR | 139,7 | 138,3-141,1 | 16 |
298,28 €
|
|
| A4 (W5*) | EPDM | 42,4 | 41,7-43,0 | 16 |
132,82 €
|
|
| A4 (W5*) | EPDM | 44,5 | 44,0-45,1 | 16 |
148,03 €
|
|
| A4 (W5*) | EPDM | 38,0 | 37,5-38,6 | 6 |
121,75 €
|
|
| A4 (W5*) | NBR | 42,4 | 41,7-43,0 | 16 |
132,82 €
|
|
| A2 (W4*) | EPDM | 42,4 | 41,7-43,0 | 16 |
125,50 €
|
|
| A2 (W4*) | EPDM | 44,5 | 44,0-45,1 | 16 |
119,40 €
|
|
| A2 (W4*) | EPDM | 38,0 | 37,5-38,6 | 6 |
108,60 €
|
|
| A2 (W4*) | NBR | 48,3 | 47,8-48,9 | 16 |
113,44 €
|
|
| A2 (W4*) | NBR | 54,0 | 53,5-54,5 | 16 |
126,19 €
|
|
| A2 (W4*) | NBR | 57,0 | 56,4 - 57,6 | 16 |
126,19 €
|
|
| A2 (W4*) | NBR | 60,3 | 59,7 - 60,9 | 16 |
145,84 €
|
|
| A2 (W4*) | NBR | 63,0 | 61,9-64,0 | 16 |
136,96 €
|
|
| A2 (W4*) | NBR | 76,1 | 75,3 - 76,9 | 16 |
139,73 €
|
|
| A2 (W4*) | NBR | 84,0 | 83,1 - 84,9 | 16 |
161,87 €
|
|
| A2 (W4*) | NBR | 88,9 | 88,0 - 89,8 | 16 |
164,62 €
|
|
| A2 (W4*) | NBR | 104,0 | 102,9-105,1 | 16 |
168,65 €
|
|
| A2 (W4*) | NBR | 108,0 | 106,9-109,1 | 16 |
178,33 €
|
|
| A4 (W5*) | NBR | 114,3 | 113,2-115,4 | 16 |
185,10 €
|
|
| A2 (W4*) | NBR | 129,0 | 127,8-130,2 | 16 |
189,95 €
|
|
| A2 (W4*) | NBR | 133,0 | 131,7-134,3 | 16 |
261,76 €
|
|
| A2 (W4*) | NBR | 154,0 | 152,4-155,6 | 14 |
444,23 €
|
|
| A2 (W4*) | NBR | 159,0 | 157,4-160,6 | 14 |
323,60 €
|
|
| A2 (W4*) | NBR | 168,3 | 166,6-170,0 | 13 |
342,96 €
|
|
| A2 (W4*) | NBR | 38,0 | 37,5-38,6 | 6 |
112,07 €
|
|
| A2 (W4*) | NBR | 44,5 | 44,0-45,1 | 16 |
126,31 €
|
|
| A2 (W4*) | Silikon rot | 48,3 | 47,8-48,9 | 16 |
249,03 €
|
|
| A4 (W5*) | EPDM | 114,3 | 112,0 - 120,0 | 16 |
156,20 €
|
|
| A4 (W5*) | EPDM | 76,1 | 72,0-80,0 | 25 |
137,50 €
|
|
| A4 (W5*) | EPDM | 42,4 | 39,0-43,0 | 25 |
83,60 €
|
|
| A4 (W5*) | EPDM | 68 | 64,0-72,0 | 16 |
137,50 €
|
|
| A4 (W5*) | EPDM | 168,3 | 164,0-172,0 | 10 |
233,30 €
|
|
| A4 (W5*) | EPDM | 249 | 172,0-185,0 | 16 |
462,00 €
|
|
| A4 (W5*) | EPDM | 249 | 172,0-185,0 | 10 |
376,82 €
|
|
| A4 (W5*) | EPDM | 249 | 503,0-516,0 | 6 |
1.613,70 €
|
|
| A4 (W5*) | EPDM | 114,3 | 129,0 - 137,0 | 16 |
257,60 €
|
|
| A4 (W5*) | EPDM | 323,9 | 315-328 | 6 |
546,70 €
|
Es werden nicht alle Varianten angezeigt.
Bitte benutzen Sie den Variantenfinder, um die passende Variante zu finden oder
klicken Sie hier, um weitere 100 Varianten zu laden.
