Accuride DFG115 Führungswagen

Artikelnummer: 10223788
Hersteller: Accuride
Herstellerartikelnummer: DFG115-CASSNA

Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 26,17 €
6 24,87 €
13 23,56 €
27 22,26 €
26,17 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Höhe, Breite und Lochabstand entsprechen alle der gleichen ISO-Norm Größe 15, so dass sie problemlos als Alternative zu Kugelführungen (Gleitelement und Schiene) verwendet werden kann.

Drei Varianten:

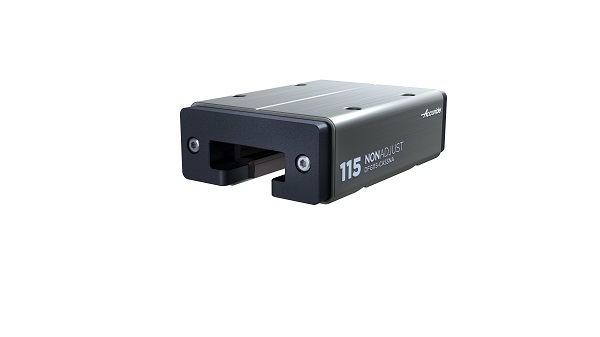

DFG115-CASSNA
Die nicht einstellbare Standardversion ist unsere kostengünstigste Variante. Bewegung / Spiel des Gleitelements kann nicht eingestellt werden.

DFG115-CASSMA
Mithilfe eines Inbusschlüssel stellen sie das Spiel oder die Vorspannung speziell für ihre Anwendung ein.

DFG115-CASSAA

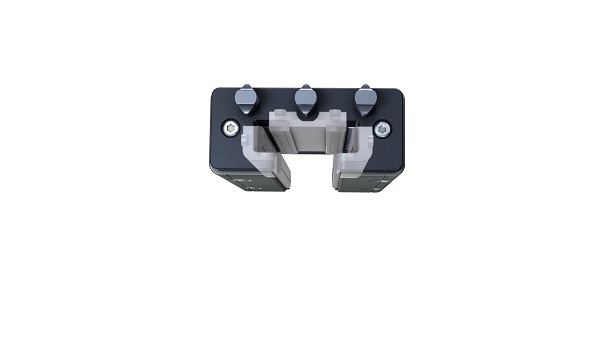

Nachdem der Führungswagen auf die Schiene gesetzt und die Montagestifte entfernt wurden, stellt der Führungswagen die Gleitelemente automatisch ein, um eine geringe Vorspannung zu erzeugen. Diese Einstellung wird während der gesamten Lebensdauer in unbelasteten Anordnungen beibehalten. Die Gleitelemente wirken zudem als vorgespannte Gleitlager

•Die Führungswagen können in jeder Anordnung verwendet werden. Sie sind so konstruiert, dass sie Verschleiß sowohl in der Y- wie auch in der Z Richtung aufnehmen.
• Vibrationsresistent und geräuscharmer Betrieb
• wartungsfrei, korrosionsbeständig und geeignet für Hochdruckreinigung
• Verfahrgeschwindigkeit getestet bei 2 m/s, es sind jedoch höherer Geschwindigkeiten möglich

Material:
Aluminium hartanodisiert
Gleitelemente aus fortschrittlichem hochentwickeltem Polymerkunststoff

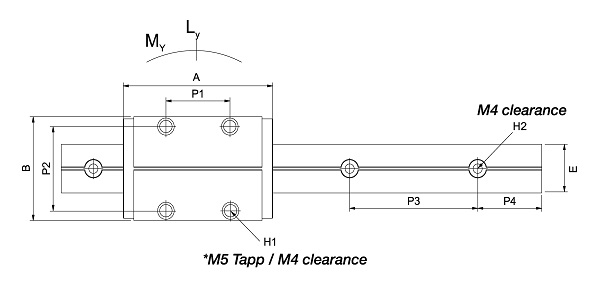

Eigenschaften

A : 70
Typ : DFG115-CASSNA
D : 2,5
B : 47
C : 24
H1 : M5
D2 : 17,5
D1 : 8
Vorspannkraft (N) : N/A
P1 : 30
P2 : 38
My : 10 kN
min. : + 90°C
max. : - 10°C
Spiel : +- 0,125 in Y- u. Z Achse
Führungswagen : nicht einstellbar
Mr : 10 kN
Mp : 10 kN
Ly : 2 KN
Lz : 4 kN
-Lz : - 4 kN
Genauigkeit (Y Achse) : +- 0,45 mm
Genauigkeit (Z Achse) : +- 0,475 mm


Artikelvarianten

Variante Typ Führungswagen Preis
DFG115-CASSNA nicht einstellbar
ab 22,26 €
DFG115-CASSMA manuell einstellbar
ab 29,67 €
DFG115-CASSAA selbsteinstellend
ab 31,43 €
