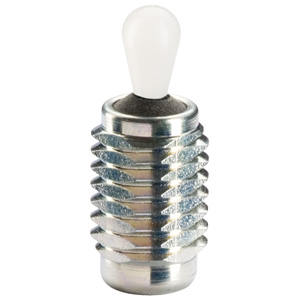

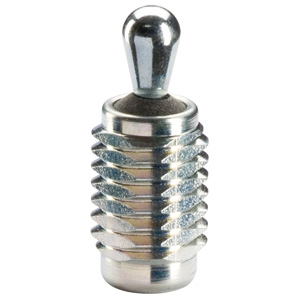

EH 22150 Seitendruckstücke mit Gewinde und Abdichtung

Artikelnummer: 10205760
Hersteller: Halder
Herstellerartikelnummer: 22150.0410

Artikel ist in 36 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

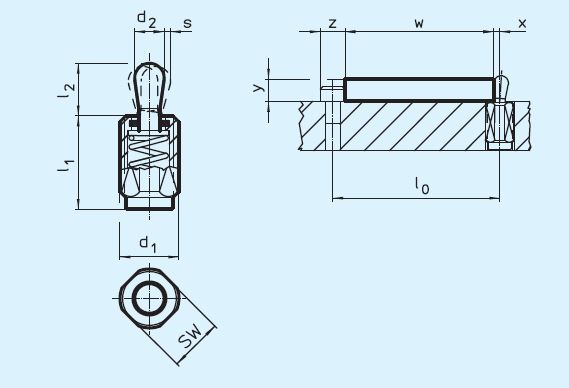

Werkstoff: Hülse: Stahl, galvanisch verzinkt Stift: Stahl, einsatzgehärtet galvanisch verzinkt, Thermoplast POM, weiß Feder: Federstahldraht Dichtung: CR Kennzeichnung: Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt Hinweis: Verwendung zum Positionieren und Andrücken mit Abdichtung gegen Späne und Schmutz. Montage durch Einschrauben mit Montagewerkzeug. Temperatureinsatzbereich: mit Stahlstift bis max. 110 °C; mit Kunststoffstift bis max. 80 °C. Formel zum Berechnen des Achsabstands für die Montagebohrung: l0 = z/2 + w + x l0 = Achsabstand, y = Werkstückhöhe, w = Werkstücklänge, x = Koordinatenmaß, z = Anschlagdurchmesser. Berechnung Maß x für Werkstücke die größer sind als l2 - d2/2: x = d2/2 - s Berechnung Maß x für Werkstücke die kleiner sind als l2 - d2/2: x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
