EH 23250 Keil-Spannsegmente
Artikelnummer: 10206921
Hersteller: Halder
Herstellerartikelnummer: 23250.0008
Artikel ist in 14 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

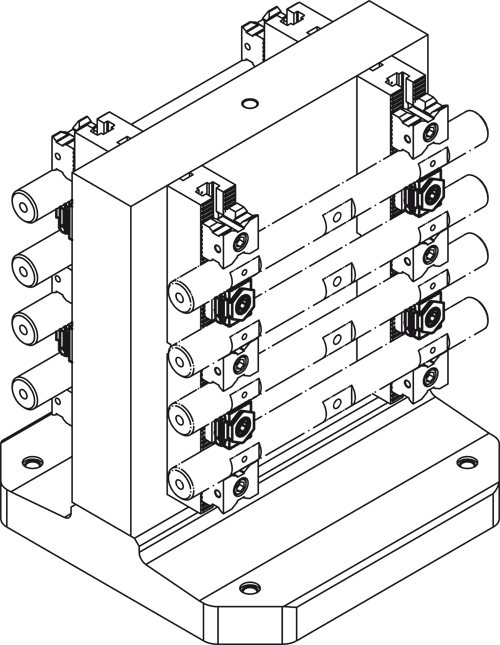

Werkstoff: Grundkörper: Werkzeugstahl, gehärtet, blank Spannbacken: Werkzeugstahl, gehärtet, brüniert und geschliffen Feder: Federstahldraht Schraube: Vergütungs, Stahl vergütet, Güte 12.9 Hinweis: Durch Eindrehen der Spannschraube bewegen sich die beiden Spannbacken nach außen und drücken die Werkstücke gegen einen festen Anschlag. Bei der Ausführung mit Doppelkeil wird zusätzlich eine vertikale Spannkraft erreicht. Verschiebeweg der Keil-Spannsegmente bei M 5 = + -0,5 M 8 = + -0,5 M 12 = + -1 und M 16 = + -1.5,. Montage in Gewindebohrung oder mit Mutter für T-Nuten für horizontale oder vertikale Mehrfachspannungen möglich. Muttern für T-Nuten (EH 23010.) sind getrennt zu bestellen. Die Keil-Spannsegmente können mit dem Mehrfachspannsystem EH 1582. - EH 1584. aus dem Halder-Vorrichtungssystem eingesetzt werden.
Eigenschaften

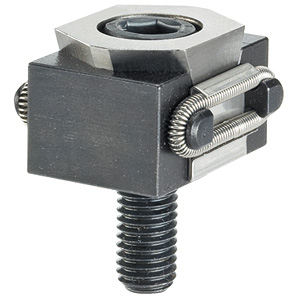

| Ausführung : | Einfachkeil Spannbacke geriffelt |

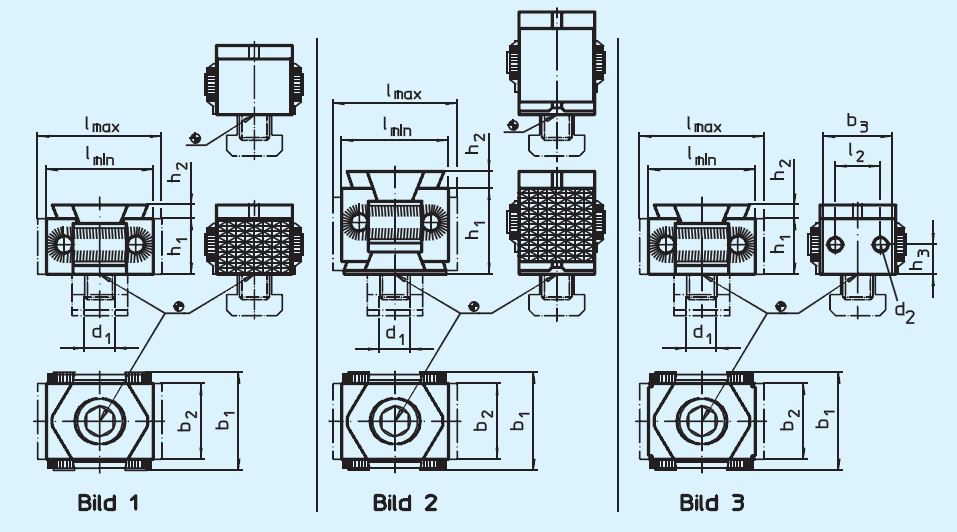

| .d2 : | - |
| .d1 : | M8 |
| .l2 (mm) : | - |
| .h1 : | 15 |
| .h2 : | 2,5 |
| .h3 : | - |
| Spannkraft kN : | 20 |
| Gewicht (g) : | 73 |
| .b1 : | 29 |
| .b2 : | 21 |
| Anzugsdrehmoment max. Nm : | 43 |
| .b3 : | - |
| .l min. : | 27 |
| .l max. : | 31 |
Artikelvarianten
| Variante | Ausführung | .d1 | Preis |
|---|---|---|---|
| Einfachkeil Spannbacke geriffelt | M8 |
93,45 €
|
|
| Einfachkeil Spannbacke geriffelt | M12 |
143,16 €
|
|
| Einfachkeil Spannbacke geriffelt | M16 |
207,91 €
|
|
| Einfachkeil Spannbacke plan | M8 |
96,16 €
|
|
| Einfachkeil Spannbacke plan | M12 |
140,26 €
|
|
| Einfachkeil Spannbacke plan | M16 |
207,91 €
|
|
| Einfachkeil Spannbacke plan | M5 |
39,93 €
|
|

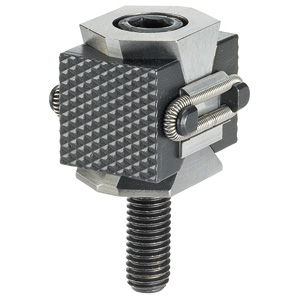

| Doppelkeil Spannbacke geriffelt | M12 |
190,18 €
|
|
| Doppelkeil Spannbacke geriffelt | M16 |
255,90 €
|
|

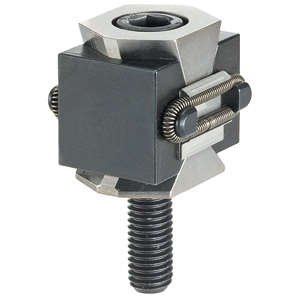

| Doppelkeil Spannbacke plan | M12 |
190,18 €
|
|
| Doppelkeil Spannbacke plan | M16 |
268,21 €
|
|

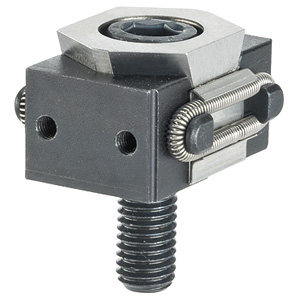

| Einfachkeil Spannbacke mit Anschraubgewinde | M8 |
149,40 €
|
|
| Einfachkeil Spannbacke mit Anschraubgewinde | M12 |
219,67 €
|
|
| Einfachkeil Spannbacke mit Anschraubgewinde | M16 |
283,66 €
|
