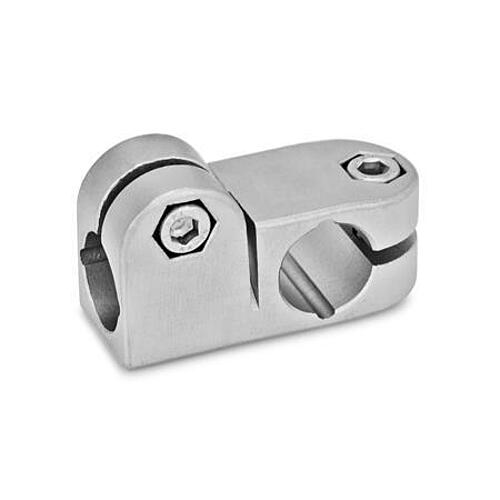

GN 191 Edelstahl Winkel Klemmverbinder
Artikelnummer: 10202695
Hersteller: Ganter
Herstellerartikelnummer: 191-B12-B12-2-NI
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 27,58 € |
| 15 | 24,92 € |
| 20 | 22,27 € |
| 26 | 21,68 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Die Klemmbohrungen der Winkel-Klemmverbinder GN 191 sind bearbeitet und ausgelegt für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462.
Ausführung:
• Aluminium
--kunststoffbeschichtet
schwarz, RAL 9005, strukturmatt SW
--blank BL
matt gestrahlt
• Edelstahl NI
--nichtrostend, 1.4308
--matt poliert
• Klemmbohrungen mechanisch bearbeitet
• Zylinderschrauben DIN 912
Stahl verzinkt / Edelstahl 1.4301
• Sechskantmuttern DIN 985
Stahl verzinkt / Edelstahl 1.4301
• Verstellbare Klemmhebel GN 911
--Zink-Druckguss
--Einsätze / Distanzhülsen
Edelstahl, nichtrostend 1.4305

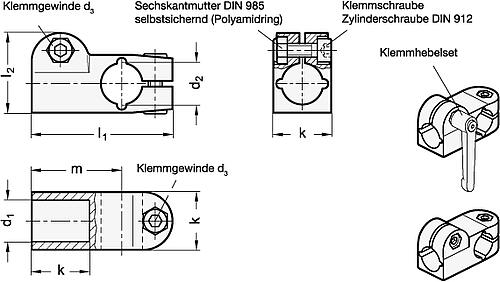

Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch verstellbare Klemmhebel GN 911 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Kennziffer:
1 - mit einer Klemmschraube
DIN 912, verzinkt
2 - mit einer Edelstahl-
Klemmschraube DIN 912
Auf Anfrage:
• d1 / d2 mit unterschiedlichen Bohrungen
Eigenschaften
| Werkstoff : | NI |
| Bohrung (d2) : | B 12 |
| Bohrung (d1_1) : | B 12 |
| Kennziffer : | 2 |
Artikelvarianten
| Variante | Werkstoff | Bohrung (d2) | Bohrung (d1_1) | Kennziffer | Preis |
|---|---|---|---|---|---|
| NI | B 12 | B 12 | 2 |
ab 21,68 €
|
|
| NI | B 14 | B 14 | 2 |
ab 21,78 €
|
|
| NI | B 16 | B 16 | 2 |
ab 21,78 €
|
|
| NI | B 18 | B 18 | 2 |
ab 21,88 €
|
|
| NI | B 15 | B 15 | 2 |
ab 21,78 €
|
|
| - | - | - | - |
ab 22,08 €
|
