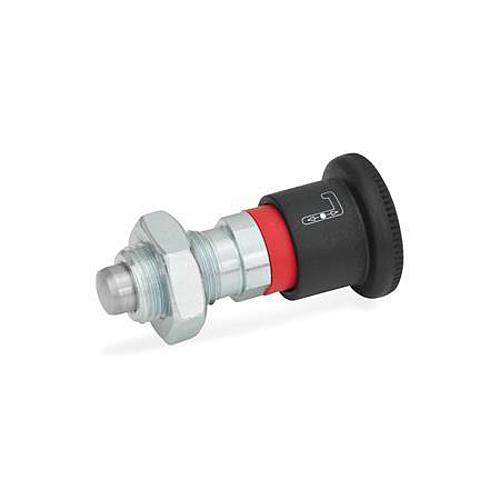

GN 816 Verriegelungsbolzen, Raststift vorstehend
Artikelnummer: 10185815
Hersteller: Ganter
Herstellerartikelnummer: 816-6-M12X1,5-AK
Artikel ist in 24 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 15,14 € |
| 25 | 13,63 € |
| 35 | 12,11 € |
| 45 | 11,16 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

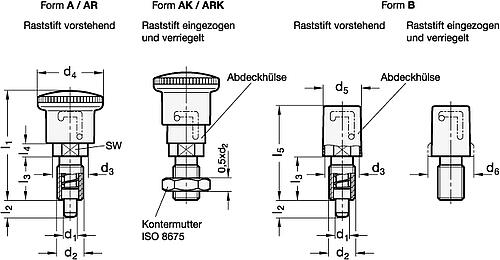

Unbetätigt ist der Verriegelungsbolzen GN 816 der Raststift vorstehend. Zum Einziehen wird er gegen die Federkraft bewegt und in der Endstellung durch Drehen um 90° gehalten.
Die Form der Führungskurve sichert den Raststift gegen ein unbeabsichtigtes Zurückstellen.
In der Ausführung mit Schlüsselbetätigung (Form B / BK) ist zum Bewegen des Raststiftes ein Schlüssel erforderlich. Dieser ist gleichzeitig für Verriegelungsbolzen Ø 6 und 8 verwendbar. Bei dieser Sicherheitsvariante erschwert eine Abdeckhülse darüberhinaus ein unbefugtes Herausschrauben des Verriegelungsbolzens. Außerdem vermeidet die Abdeckhülse eine Funktionsstörung durch Verschmutzung.
Eigenschaften
| Form : | AK |
| Bolzendurchmesser (d1) : | 6 |
| Aufnahmegewinde (d2) : | M 12 x 1,5 |
Artikelvarianten
| Variante | Form | Bolzendurchmesser (d1) | Aufnahmegewinde (d2) | Preis |
|---|---|---|---|---|
| AK | 6 | M 12 x 1,5 |
ab 11,16 €
|
|
| B | 6 | M 12 x 1,5 |
ab 9,51 €
|
|
| A | 6 | M 12 x 1,5 |
ab 11,00 €
|
|
| BK | 6 | M 12 x 1,5 |
ab 9,66 €
|
|
| BK | 8 | M 16 x 1,5 |
ab 10,31 €
|
|
| A | 8 | M 16 x 1,5 |
ab 11,18 €
|
|
| AK | 8 | M 16 x 1,5 |
ab 11,44 €
|
|
| B | 8 | M 16 x 1,5 |
ab 10,04 €
|
|
| ARK | 6 | M 12 x 1,5 |
ab 11,16 €
|
|
| ARK, mit Knopfbetätigung, Abdeckhülse rot, mit Kontermutter | - | - |
ab 11,44 €
|
|
| A, mit Knopfbetätigung, Abdeckhülse schwarz, ohne Kontermutter | - | - |
ab 11,01 €
|
|
| AK, mit Knopfbetätigung, Abdeckhülse schwarz, mit Kontermutter | - | - |
ab 11,27 €
|
|
| AR, mit Knopfbetätigung, Abdeckhülse rot, ohne Kontermutter | - | - |
ab 11,01 €
|
|
| ARK, mit Knopfbetätigung, Abdeckhülse rot, mit Kontermutter | - | - |
ab 11,27 €
|
|
| B, mit Schlüsselbetätigung, Abdeckhülse schwarz, ohne Kontermutter | - | - |
ab 9,97 €
|
|
| AR, mit Knopfbetätigung, Abdeckhülse rot, ohne Kontermutter | - | - |
ab 11,00 €
|
|
| A, mit Knopfbetätigung, Abdeckhülse schwarz, ohne Kontermutter | - | - |
ab 10,87 €
|
|
| AK, mit Knopfbetätigung, Abdeckhülse schwarz, mit Kontermutter | - | - |
ab 11,02 €
|
|
| BK, mit Schlüsselbetätigung, Abdeckhülse schwarz, mit Kontermutter | - | - |
ab 10,23 €
|
|
| AR, mit Knopfbetätigung, Abdeckhülse rot, ohne Kontermutter | - | - |
ab 10,87 €
|
|
| ARK, mit Knopfbetätigung, Abdeckhülse rot, mit Kontermutter | - | - |
ab 11,02 €
|
|
| B, mit Schlüsselbetätigung, Abdeckhülse schwarz, ohne Kontermutter | - | - |
ab 9,59 €
|
|
| BK, mit Schlüsselbetätigung, Abdeckhülse schwarz, mit Kontermutter | - | - |
ab 9,74 €
|
|
| AR, mit Knopfbetätigung, Abdeckhülse rot, ohne Kontermutter | - | - |
ab 11,18 €
|
