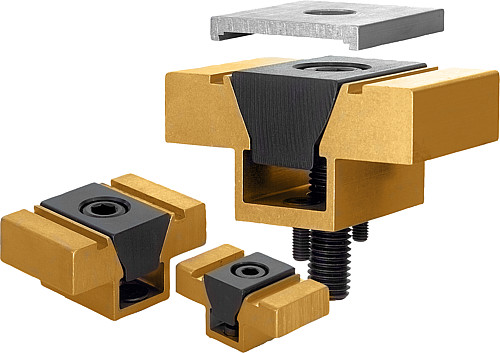

K0038 Doppel Keilspanner mit Bearbeitungszugabe
Artikelnummer: 10093956
Hersteller: Kipp
Herstellerartikelnummer: K0038.04
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 40,42 € |
| 100 | 39,21 € |
| 250 | 38,40 € |
| 500 | 37,19 € |
| 1000 | 36,38 € |
40,42 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Außenteil Aluminiumprofil.
Keil Einsatzstahl.
Ausführung:
Außenteil eloxiert.
Keil brüniert.
Bestellbeispiel:
K0038.08
Hinweis:

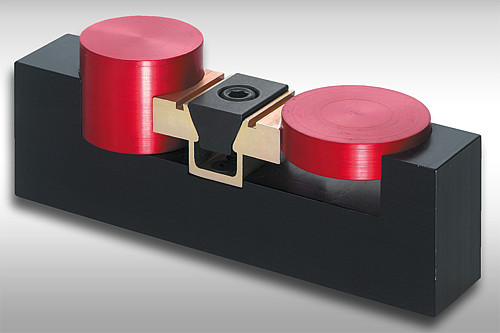

Mit einem Doppel-Keilspanner werden gleichzeitig zwei Werkstücke gespannt. Durch entsprechende Ausfräsungen können Werkstücke formschlüssig und dadurch absolut sicher und verspannungsfrei gespannt werden. Durch die kleine Bauweise kann eine platzsparende Mehrfachspannung erreicht werden.

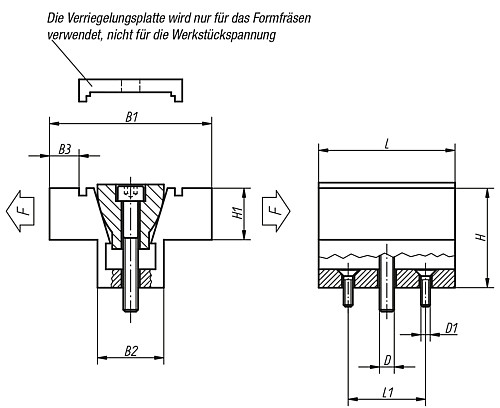

Eigenschaften
| D : | M4 |
| H : | 12,7 |
| L : | 15,9 |
| H1 : | 6,3 |
| L1 : | 10,2 |
| D1 : | M2 |
| Gewicht ca. kg : | 0,018 |
| Anziehdrehmoment max. Nm : | 3,4 |
| F kN : | 2,2 |
| B2 : | 10,6 |
| B3 : | 4,6 |
| B1 min. max. : | 28,6 - 29,1 |
Artikelvarianten
| Variante | D | H | L | H1 | L1 | D1 | Gewicht ca. kg | Anziehdrehmoment max. Nm | F kN | B2 | B3 | B1 min. max. | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M4 | 12,7 | 15,9 | 6,3 | 10,2 | M2 | 0,018 | 3,4 | 2,2 | 10,6 | 4,6 | 28,6 - 29,1 |
ab 36,38 €
|
|
| M6 | 19 | 23,9 | 9,5 | 15,9 | M4 | 0,056 | 14,3 | 6,7 | 16,1 | 6,6 | 38,1 - 39 |
ab 38,32 €
|
|
| M8 | 25,4 | 31,8 | 12,7 | 20,6 | M4 | 0,123 | 14,5 | 8,9 | 20,8 | 9,4 | 50,8 - 52 |
ab 53,23 €
|
|
| M12 | 38,1 | 47,6 | 19 | 30,5 | M5 | 0,420 | 38,4 | 15,6 | 30,9 | 14,8 | 76,2 - 78 |
ab 147,74 €
|
|
| M16 | 50,8 | 63,5 | 25,4 | 40 | M6 | 1,008 | 74,6 | 26,7 | 41,3 | 20,3 | 101,6 - 103,9 |
ab 241,03 €
|
