K0040 Keil Spannsegmente Form A
Artikelnummer: 10093977
Hersteller: Kipp
Herstellerartikelnummer: K0040.08
Artikel ist in 6 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
Staffelpreise | |
---|---|
ab Menge | Preis |
1 | 104,69 € |
10 | 99,46 € |
25 | 94,22 € |
50 | 88,99 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Grundkörper Werkzeugstahl, gehärtet.
Spannsegmente Werkzeugstahl, gehärtet (49-51 HRC) und brüniert.
Keilflächen geschliffen.
Bestellbeispiel:
K0040.1618
Hinweis:

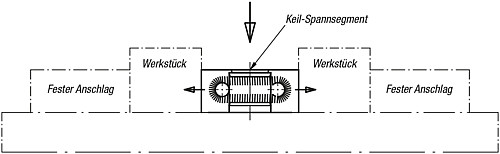

Die Keil-Spannsegmente eignen sich durch ihre kompakte Bauweise besonders für horizontale und vertikale Mehrfachaufspannungen. Durch die gehärteten und geschliffenen Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die entsprechenden Keil-Spannsegmente in einer Rasterbohrung oder T-Nut befestigt werden. Durch Eindrehen der Zylinderschraube DIN 912 bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen einen festen Anschlag.
Die Spannbacken der Ausführung K0040.08 haben keine Riffelung.
Durch das eingearbeitete Langloch können die Keil-Spannsegmente verschoben werden.
Verschiebeweg bei Bestellnummer:
K0040.08 = ±0,5 mm
K0040.12 = ±1,0 mm
K0040.16 = ±1,5 mm

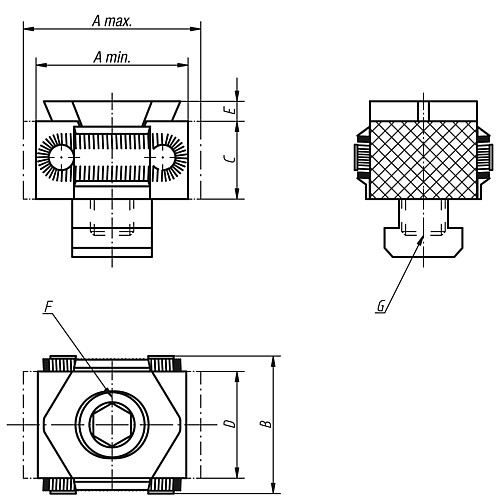

Eigenschaften
B : | 29 |
D : | 21 |
C : | 15 |
E : | 2,5 |
G : | für Gewindebohrung |
Gewicht ca. kg : | 0,068 |
Spannkraft kN : | 15 |
A min. : | 27 |
A max. : | 31 |
Anziehdrehmoment Nm : | 25 |
F Zylinderschraube DIN 912 : | M8x25 |
Artikelvarianten
Variante | B | D | C | E | G | Gewicht ca. kg | Spannkraft kN | A min. | A max. | Anziehdrehmoment Nm | F Zylinderschraube DIN 912 | Preis |
---|---|---|---|---|---|---|---|---|---|---|---|---|
29 | 21 | 15 | 2,5 | für Gewindebohrung | 0,068 | 15 | 27 | 31 | 25 | M8x25 |
ab 88,99 €
|
|
29 | 21 | 15 | 2,5 | für T-Nut 10 | 0,080 | 15 | 27 | 31 | 25 | M8x25 |
ab 88,99 €
|
|
41 | 30 | 22 | 4 | für Gewindebohrung | 0,224 | 30 | 42 | 49 | 85 | M12x40 |
ab 133,45 €
|
|
41 | 30 | 22 | 4 | für T-Nut 14 | 0,251 | 30 | 42 | 49 | 85 | M12x30 |
ab 133,45 €
|
|
56 | 42 | 29 | 5 | für Gewindebohrung | 0,583 | 50 | 57 | 66 | 210 | M16x60 |
ab 187,13 €
|
|
56 | 42 | 29 | 5 | für T-Nut 18 | 0,638 | 50 | 57 | 66 | 210 | M16x50 |
ab 187,13 €
|
