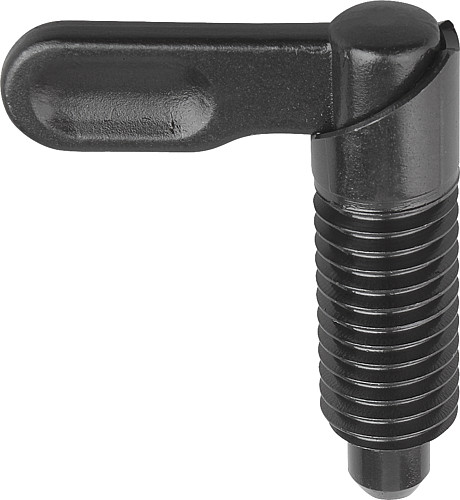

K0348_AC Sperrriegel Form A und C

Artikelnummer: 10076806
Hersteller: Kipp
Herstellerartikelnummer: K0348.040410

Artikel ist in 48 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 10,55 €
25 10,02 €
50 9,50 €
100 8,97 €
250 7,39 €
500 6,86 €
1000 6,33 €
10,55 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Stahl, Festigkeitsklasse 5.8.

Ausführung:
brüniert. Raststift gehärtet und geschliffen.

Hinweis:
Sperrriegel werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Raststift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.

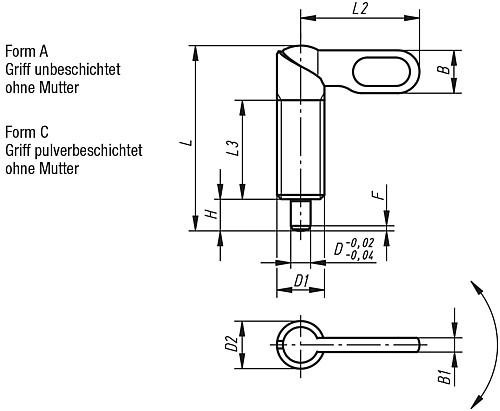

Eigenschaften

Form : A
B : 9
D : 4
H : 6
L : 38
D2 : 10
D1 : M10
L2 : 25
L3 : 20
B1 : 3
Federkraft Anfang F1 ca. N : 8
Federkraft Ende F2 ca. N : 14
F x 30° : 1


Artikelvarianten

Variante Form B D H L D2 D1 L2 L3 B1 Federkraft Anfang F1 ca. N Federkraft Ende F2 ca. N F x 30° Preis
A 9 4 6 38 10 M10 25 20 3 8 14 1
ab 6,33 €
A 9 5 6 38 10 M10 25 20 3 8 14 1,3
ab 6,33 €
A 9 6 6 38 10 M10 25 20 3 8 14 1,8
ab 6,33 €
A 9 4 6 38 10 M10x1 25 20 3 8 14 1
ab 6,33 €
A 9 5 6 38 10 M10x1 25 20 3 8 14 1,3
ab 6,33 €
A 9 6 6 38 10 M10x1 25 20 3 8 14 1,8
ab 6,33 €
A 10,8 5 8 46,8 12 M12 30 25 3,6 8 15 1,3
ab 6,43 €
A 10,8 6 8 46,8 12 M12 30 25 3,6 8 15 1,8
ab 6,43 €
A 10,8 8 8 46,8 12 M12 30 25 3,6 8 15 2,3
ab 6,43 €
A 10,8 5 8 46,8 12 M12x1,5 30 25 3,6 8 15 1,3
ab 6,43 €
A 10,8 6 8 46,8 12 M12x1,5 30 25 3,6 8 15 1,8
ab 6,43 €
A 10,8 8 8 46,8 12 M12x1,5 30 25 3,6 8 15 2,3
ab 6,43 €
A 14,4 6 10 60,4 16 M16 40 32 4,8 15 35 1,8
ab 7,71 €
A 14,4 8 10 60,4 16 M16 40 32 4,8 15 35 2,3
ab 7,71 €
A 14,4 10 10 60,4 16 M16 40 32 4,8 15 35 2,8
ab 7,71 €
A 14,4 6 10 60,4 16 M16x1,5 40 32 4,8 15 35 1,8
ab 7,71 €
A 14,4 8 10 60,4 16 M16x1,5 40 32 4,8 15 35 2,3
ab 7,71 €
A 14,4 10 10 60,4 16 M16x1,5 40 32 4,8 15 35 2,8
ab 7,71 €
A 18 8 12 70 20 M20 50 35 6 20 60 2,3
ab 8,57 €
A 18 10 12 70 20 M20 50 35 6 20 60 2,8
ab 8,57 €
A 18 12 12 70 20 M20 50 35 6 20 60 3
ab 8,57 €
A 18 8 12 70 20 M20x1,5 50 35 6 20 60 2,3
ab 8,57 €
A 18 10 12 70 20 M20x1,5 50 35 6 20 60 2,8
ab 8,57 €
A 18 12 12 70 20 M20x1,5 50 35 6 20 60 3
ab 8,57 €
C 9 4 6 38 10 M10 25 20 3 8 14 1
ab 6,58 €
C 9 5 6 38 10 M10 25 20 3 8 14 1,3
ab 6,58 €
C 9 6 6 38 10 M10 25 20 3 8 14 1,8
ab 6,58 €
C 9 4 6 38 10 M10x1 25 20 3 8 14 1
ab 6,58 €
C 9 5 6 38 10 M10x1 25 20 3 8 14 1,3
ab 6,58 €
C 9 6 6 38 10 M10x1 25 20 3 8 14 1,8
ab 6,58 €
C 10,8 5 8 46,8 12 M12 30 25 3,6 8 15 1,3
ab 6,72 €
C 10,8 6 8 46,8 12 M12 30 25 3,6 8 15 1,8
ab 6,72 €
C 10,8 8 8 46,8 12 M12 30 25 3,6 8 15 2,3
ab 6,72 €
C 10,8 5 8 46,8 12 M12x1,5 30 25 3,6 8 15 1,3
ab 6,72 €
C 10,8 6 8 46,8 12 M12x1,5 30 25 3,6 8 15 1,8
ab 6,72 €
C 10,8 8 8 46,8 12 M12x1,5 30 25 3,6 8 15 2,3
ab 6,72 €
C 14,4 6 10 60,4 16 M16 40 32 4,8 15 35 1,8
ab 8,03 €
C 14,4 8 10 60,4 16 M16 40 32 4,8 15 35 2,3
ab 8,03 €
C 14,4 10 10 60,4 16 M16 40 32 4,8 15 35 2,8
ab 8,03 €
C 14,4 6 10 60,4 16 M16x1,5 40 32 4,8 15 35 1,8
ab 8,03 €
C 14,4 8 10 60,4 16 M16x1,5 40 32 4,8 15 35 2,3
ab 8,03 €
C 14,4 10 10 60,4 16 M16x1,5 40 32 4,8 15 35 2,8
ab 8,03 €
C 18 8 12 70 20 M20 50 35 6 20 60 2,3
ab 9,10 €
C 18 10 12 70 20 M20 50 35 6 20 60 2,8
ab 9,10 €
C 18 12 12 70 20 M20 50 35 6 20 60 3
ab 9,10 €
C 18 8 12 70 20 M20x1,5 50 35 6 20 60 2,3
ab 9,10 €
C 18 10 12 70 20 M20x1,5 50 35 6 20 60 2,8
ab 9,10 €
C 18 12 12 70 20 M20x1,5 50 35 6 20 60 3
ab 9,10 €
