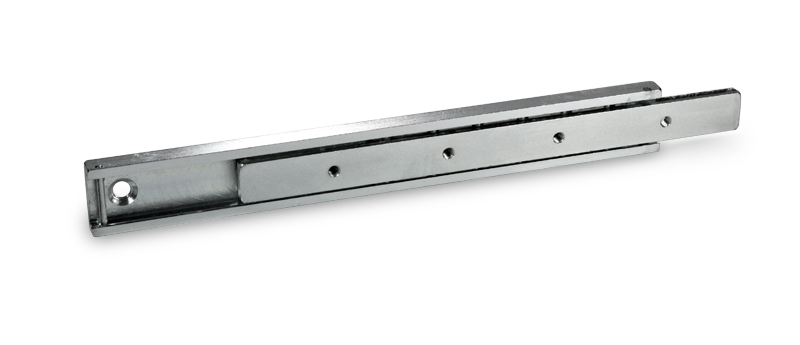

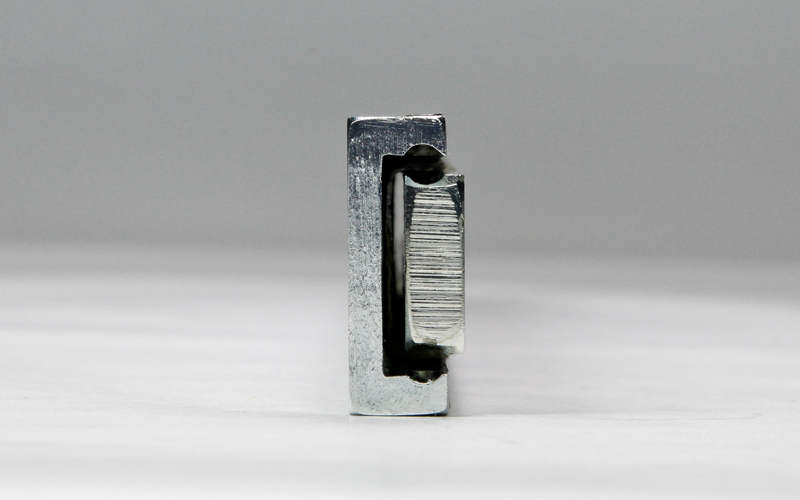

LE 3011 Schwerlast Teleskopschiene, bis 145 kg, Teilauszug, Material in Stahl verzinkt

Artikelnummer: 10024093
Hersteller: LE70041-Leschhorn
Herstellerartikelnummer: 3011-25-ST

Artikel ist in 37 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

LE70041 3011
Beschreibung Teilauszug:
halbe Schienenlänge = Auszuglänge ·
Die Tragkraft bezieht sich auf ein Schienenpaarabstand von 500 mm, bei Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und vertikalem Schienen-Einbau.
Schwerlast Teleskopausziehträger Ausführungen sind gut geeignet für Betriebsmittelbau, Vorrichtungsbau, Blechbau und Peripheriebaugruppen im Anlagen- und Maschinenbau. Sie werden z. B. für Handhabungs- und Automatisierungsanwendungen für das Verfahren von schweren Lasten in linearer Richtung eingesetzt, wenn große Hübe bei geringer Baugröße gefordert sind.

Hinweise

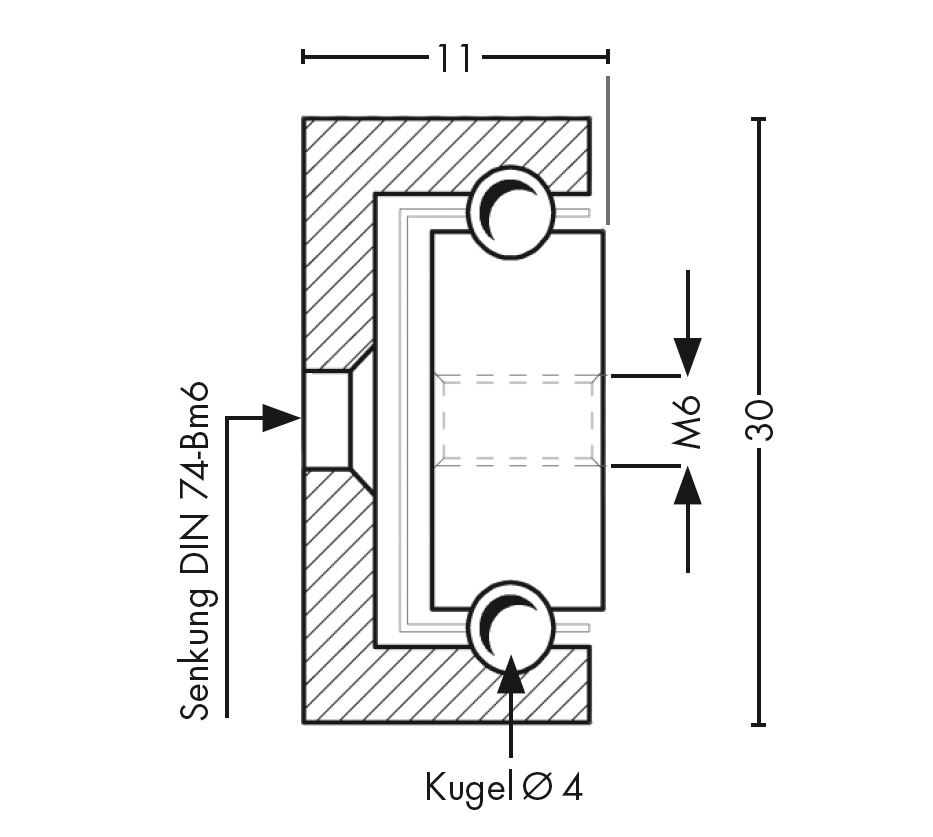

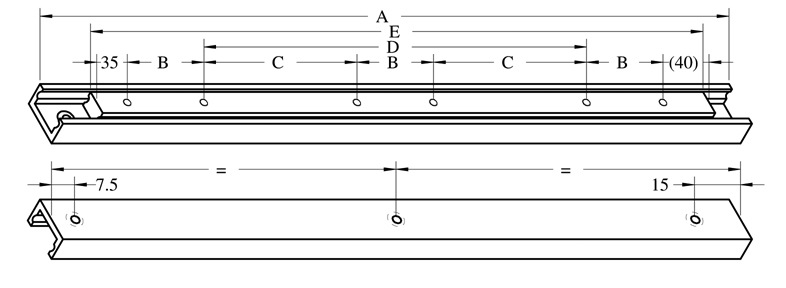

· Entsprechend der jeweiligen Länge, erfolgt die Befestigung durch zwölf M6-Gewindebohrungen.
• Toleranz Einbaubreite ± 0,5 mm / Läufer
· Vor– und Rücklauf ist optional mit Durchlaufsperre möglich.
· Aufgrund eigener Herstellung sind auch Sonderanfertigungen möglich (Länge, Bohrbild).

Für die Auswahl der geeigneten Teleskopschienen und Lienearführungen sind zunächst der zur Verfügung stehende Bauraum, der gewünschte Hub so wie die aufzunehmende Last zu berücksichtigen.

Die Angaben über die Belastbarkeit sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatzfall geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden. Umgebungseinflüsse und Alterung können die angegebenen Werte beeinflussen.

Auf Anfrage :
- Aluminium oder Edelstahl
