LE E519 Handkurbeln mit Umleggriff, Kunststoff

Artikelnummer: 10041710
Hersteller: LE70229-Leschhorn
Herstellerartikelnummer: 70229-E519065.TM0801

Artikel ist in 9 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 16,92 €
23 15,23 €
31 13,54 €
40 11,84 €
16,92 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Kunststoff Handkurbeln mit Umleggriff ( glasfaserverstärktes PA), Gewindebuchse aus Messing . Bei Umleggriff-Handkurbeln ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden. Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbstständig wieder ein. Die Befestigung dieser Handkurbeln auf der Welle erfolgt in der Regel mit einem Querstift.

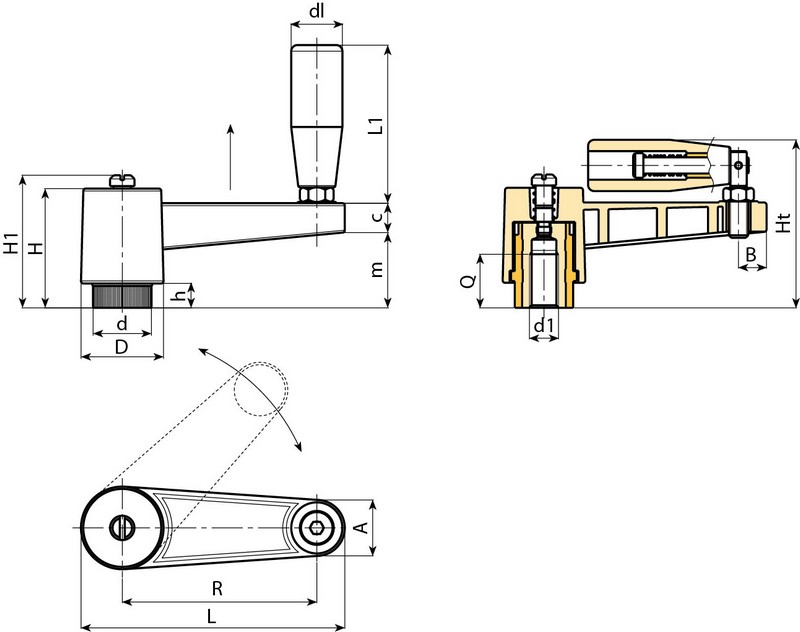

Eigenschaften

.d1 : M08
A : 17
B : 9
.c : 13
.d (mm) : 19
.h : 10
Farbe : schwarz
.m : 29
D : 27
H : 46
L : 86
Q : 18
R : 65
H1 : 0
.dl : 20
L1 : 54
Gewicht [kg] : 0,104


Artikelvarianten

Variante .d1 A B .c .d (mm) .h Farbe .m D H L Q R H1 .dl L1 Gewicht [kg] Preis
M08 17 9 13 19 10 schwarz 29 27 46 86 18 65 0 20 54 0,104
ab 11,84 €
M10 17 9 13 19 10 schwarz 29 27 46 86 17 65 0 20 54 0,102
ab 11,84 €
M12 17 9 13 19 10 schwarz 29 27 46 86 17 65 0 20 54 0,100
ab 11,84 €
M12 22 11,5 13 24,5 10,5 schwarz 32 34 50 108 22 80 53 25 75 0,185
ab 12,59 €
M14 22 11,5 13 24,5 10,5 schwarz 32 34 50 108 23 80 53 25 75 0,180
ab 12,85 €
M16 22 11,5 13 24,5 10,5 schwarz 32 34 50 108 20 80 53 25 75 0,174
ab 13,30 €
M12 22 11,5 13 24,5 11 schwarz 32 34 50 138 20 110 54 25 75 0,199
ab 12,82 €
M14 22 11,5 13 24,5 11 schwarz 32 34 50 138 20 110 54 25 75 0,220
ab 13,09 €
M16 22 11,5 13 24,5 11 schwarz 32 34 50 138 20 110 54 25 75 0,225
ab 13,53 €
