NLM 04524 Keilspanner Spannflächen glatt oder geriffelt
Artikelnummer: 10120994
Hersteller: Norelem
Herstellerartikelnummer: 04524-1108
Artikel ist in 16 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Doppelkeil und Spannsegmente Vergütungsstahl, gehärtet schwarz.
Bestellbeispiel:
nlm 04524-2208
Hinweis:
Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannungen. Durch die Keilflächen werden große Spannkräfte erreicht.

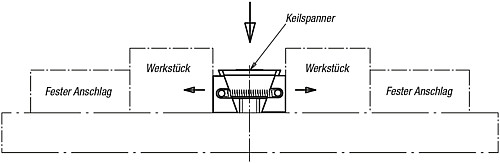

Wahlweise können die Keilspanner in einer Gewindebohrung oder einer T-Nut zum Spannen eingesetzt werden. Durch Eindrehen der Spannschraube bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm
Eigenschaften

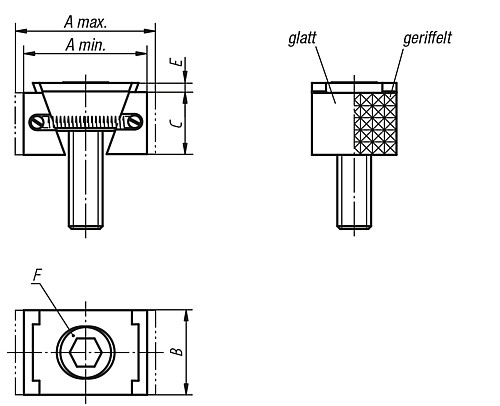

| Ausführung : | Spannflächen glatt |
| B : | 24 |
| C : | 15 |
| E : | 2 |
| Spannkraft kN : | 15 |
| A min. : | 30,5 |
| A max. : | 33,5 |
| F Zylinderschraube DIN 6912 : | M8x25 |
| Anziehdrehmoment Nm : | 25 |
Artikelvarianten
| Variante | Ausführung | B | C | E | Spannkraft kN | A min. | A max. | F Zylinderschraube DIN 6912 | Anziehdrehmoment Nm | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| Spannflächen glatt | 24 | 15 | 2 | 15 | 30,5 | 33,5 | M8x25 | 25 |
92,20 €
|
|
| Spannflächen glatt | 28 | 19 | 3,5 | 20 | 32 | 37 | M10x25 | 49 |
121,92 €
|
|
| Spannflächen glatt | 30 | 22 | 3,5 | 30 | 44 | 49,5 | M12x40 | 85 |
135,30 €
|
|
| Spannflächen glatt | 40 | 29 | 4 | 50 | 55 | 62 | M16x60 | 210 |
191,82 €
|
|
| Spannflächen geriffelt | 24 | 15 | 2 | 15 | 30,5 | 33,5 | M8x25 | 25 |
98,62 €
|
|
| Spannflächen geriffelt | 28 | 19 | 3,5 | 20 | 32 | 37 | M10x25 | 49 |
130,50 €
|
|
| Spannflächen geriffelt | 30 | 22 | 3,5 | 30 | 44 | 49,5 | M12x40 | 85 |
141,11 €
|
|
| Spannflächen geriffelt | 40 | 29 | 4 | 50 | 55 | 62 | M16x60 | 210 |
203,32 €
|
|
| Spannflächen glatt | 30 | 15 | 2 | 15 | 30,5 | 33,5 | M8x25 | 25 |
114,49 €
|
|
| Spannflächen glatt | 38 | 19 | 3,5 | 20 | 32 | 37 | M10x25 | 49 |
142,76 €
|
|
| Spannflächen glatt | 48 | 22 | 3,5 | 30 | 44 | 49,5 | M12x40 | 85 |
166,53 €
|
|
| Spannflächen glatt | 48 | 29 | 4 | 50 | 55 | 62 | M16x60 | 210 |
214,04 €
|
|
| Spannflächen geriffelt | 30 | 15 | 2 | 15 | 30,5 | 33,5 | M8x25 | 25 |
122,90 €
|
|
| Spannflächen geriffelt | 38 | 19 | 3,5 | 20 | 32 | 37 | M10x25 | 49 |
150,20 €
|
|
| Spannflächen geriffelt | 48 | 22 | 3,5 | 30 | 44 | 49,5 | M12x40 | 85 |
176,00 €
|
|
| Spannflächen geriffelt | 48 | 29 | 4 | 50 | 55 | 62 | M16x60 | 210 |
226,45 €
|
