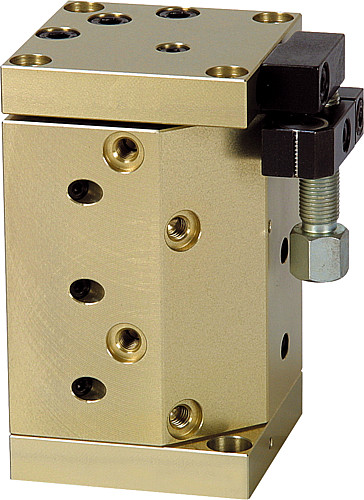

NLM 20050 Hubeinheiten pneumatisch mit Schienenführung

Artikelnummer: 10125641
Hersteller: Norelem
Herstellerartikelnummer: 20050-6025

Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

1.057,90 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Werkstoff:
Gehäuse hochfestes Aluminium.
Anschlagsystem Stahl.

Ausführung:
Gehäuse eloxiert.
Anschlagsystem gehärtet und brüniert.

Bestellbeispiel:
nlm 20050-4010

Hinweis:
Wartungsfreie pneumatische Hubeinheiten in kompakter Bauform mit Kreuzrollenführung. Ansteuerung über 4/2- oder 5/2-Wegeventil. Der Antrieb erfolgt über Druckluft 4-8 bar, konstant, gefiltert (10 µm), getrocknet, geölt oder ungeölt. Druckluftanschluss M5.
Die Module gleicher Baugröße können ohne Adapterplatten über das präzise Zentriersystem mittels Zentrierringen 20240 miteinander kombiniert werden.

Wiederholgenauigkeit ±0,01 mm.

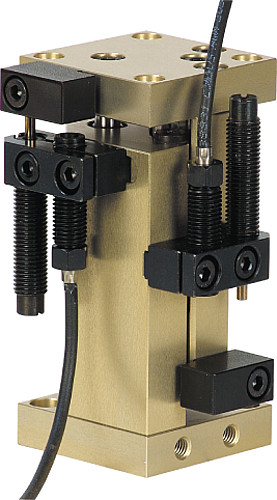

Zubehör:
Stoßdämpfer, Näherungsschalter und Steckverbinder siehe Tabelle.

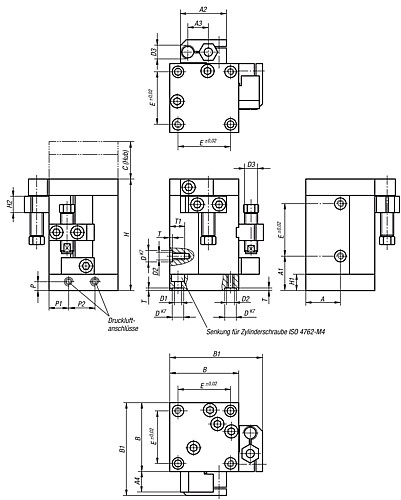

Eigenschaften

A : 30
B : 60
D : 10
H : 104
H1 : 12
E : 48
T : 2,1
D3 : M14x1
D2 : M6
P : 6
D1 : 6,4
H2 : 12
Gewicht ca. kg : 1,140
B1 : 78
Profil-Größe : 6
T1 : 9
A1 : 38
A2 : 38
A3 : 17,5
A4 : 14
Auszug C (Hub) : 25
P1 : 16
P2 : 18


Artikelvarianten

Variante A B D H H1 E T D3 D2 P D1 H2 Gewicht ca. kg B1 Profil-Größe T1 A1 A2 A3 A4 Auszug C (Hub) P1 P2 Preis
21 42 7 68 10 32 1,6 M8x1 M4 5 4,2 10 0,500 57 4 6 21 27,5 12 12,5 10 12 16
807,71 €
21 42 7 86 10 32 1,6 M8x1 M4 5 4,2 10 0,740 57 4 6 39 27,5 12 12,5 25 12 16
902,09 €
30 60 10 104 12 48 2,1 M14x1 M6 6 6,4 12 1,140 78 6 9 38 38 17,5 14 25 16 18
1.057,90 €
30 60 10 129 12 48 2,1 M14x1 M6 6 6,4 12 1,320 78 6 9 63 38 17,5 14 50 16 18
1.150,82 €
