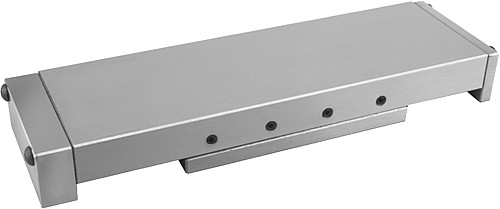

NLM 21038 Präzisions Schlittenführungen rollengelagert mit Endplatten
Artikelnummer: 10126776
Hersteller: Norelem
Herstellerartikelnummer: 21038-060180
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
640,70 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
GJL 250 geschliffen.
Bestellbeispiel:
nlm 21038-040090
Hinweis:
Schlittenführung auf Anfrage in Aluminium erhältlich.
F = Tragfähigkeit bei dynamischem oder statischem Lastfall.
Die angegebenen zulässigen Belastungswerte (F) sind für eine Lebensdauer von 1 Million Hüben ausgelegt.
Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten.

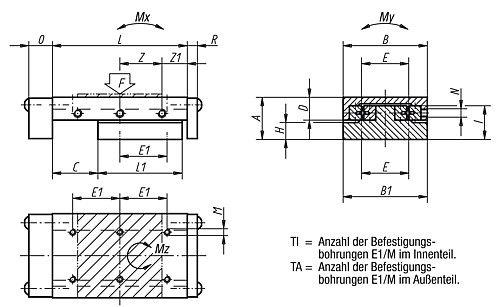

Eigenschaften
| A : | 25 |
| B : | 60 |
| E1 : | 34 |
| D : | 17 |
| H : | 7,5 |
| L : | 180 |
| R : | 6 |
| M : | M4 |
| C : | 75 |
| E : | 34 |
| O : | 14 |
| .I : | 18 |
| L1 : | 100 |
| Gewicht ca. kg : | 1,660 |
| B1 : | 59,5 |
| N : | M4 |
| Z : | 25x3 |
| Mx (Nm) : | 9 |
| Z1 : | 52,5 |
| F (N) : | 349 |
| Tl : | 6 |
| TA : | 12 |
| My (Nm) : | 17 |
| Mz (Nm) : | 16 |
Artikelvarianten
| Variante | B | L | Preis |
|---|---|---|---|
| 40 | 90 |
552,93 €
|
|
| 50 | 105 |
486,69 €
|
|
| 60 | 180 |
640,70 €
|
|
| 100 | 260 |
1.014,98 €
|
