NLM 21535 Lineargehäuseeinheiten einzeln offen, mit Winkelfehlerausgleich
Artikelnummer: 10126973
Hersteller: Norelem
Herstellerartikelnummer: 21535-121012
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Diese einbaufertigen Lineargehäuseeinheiten einzeln, offen, bestehen aus einem stranggepressten Aluminiumgehäuse, montiertem Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung des Lagers im Gehäuse mit Zylinderschraube.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers.
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Werkstoff: Gehäuse Aluminium.
Ausführung: Gehäuse blank.
Zubehör:

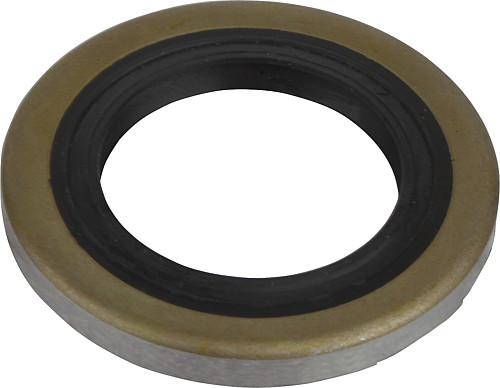

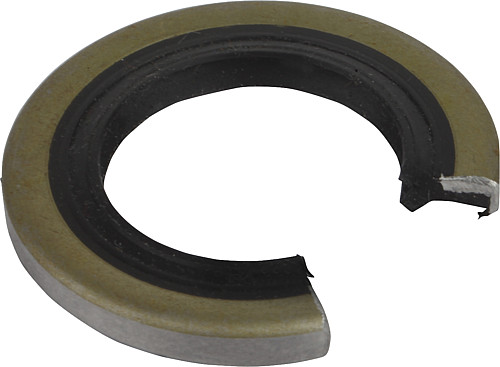

Vorsatzdichtungen 21560.
Präzisonsführungswellen 21590 oder 21595.

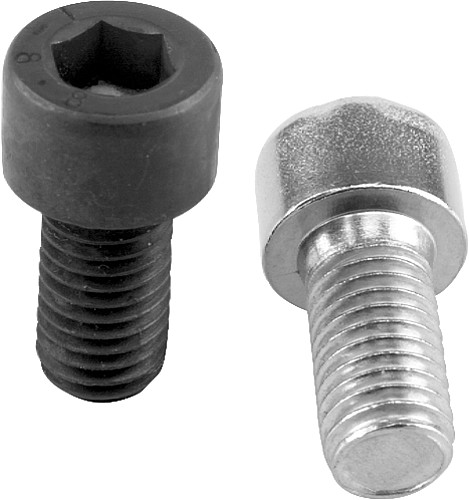

Befestigungsschrauben 07160 oder 07161.

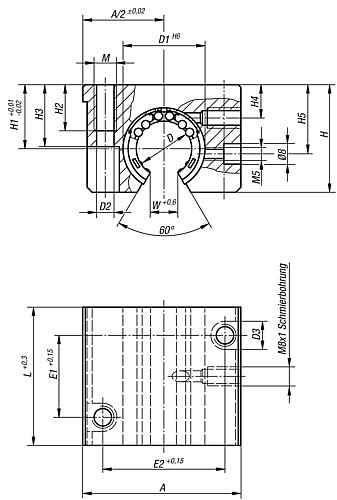

Eigenschaften
| A : | 43 |
| E1 : | 23 |
| E2 : | 32 |
| D : | 12 |
| H : | 28 |
| L : | 39 |
| M : | M5 |
| H1 : | 18 |
| D3 : | 8 |
| H3 : | 23,5 |
| D2 : | 4,2 |
| D1 : | 22 |
| H2 : | 11 |
| Gewicht ca. kg : | 0,110 |
| W : | 7 |
| H4 : | 8 |
| H5 : | 16,65 |
Artikelvarianten
| Variante | A | D | H | L | Preis |
|---|---|---|---|---|---|
| 43 | 12 | 28 | 39 |
63,93 €
|
|
| 53 | 16 | 35 | 43 |
68,21 €
|
|
| 60 | 20 | 42 | 54 |
78,74 €
|
|
| 78 | 25 | 51 | 67 |
98,55 €
|
|
| 87 | 30 | 60 | 79 |
114,10 €
|
