NLM 21545 Lineargehäuseeinheiten Tandem, offen
Artikelnummer: 10126983
Hersteller: Norelem
Herstellerartikelnummer: 21545-121012
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Diese einbaufertigen Lineargehäuseeinheiten LE 70183 21545 bestehen aus einem stranggepressten Aluminiumgehäuse, zwei montierten Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung der Lager im Gehäuse mit Zylinderschrauben.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers (x2).
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Werkstoff: Gehäuse Aluminium.
Ausführung: Gehäuse blank.
Bestellbeispiel: LE 70183 21545-121012
Zubehör:
Vorsatzdichtungen 21560.
Präzisonsführungswellen 21590 oder 21595.
Befestigungsschrauben 07160 oder 07161.

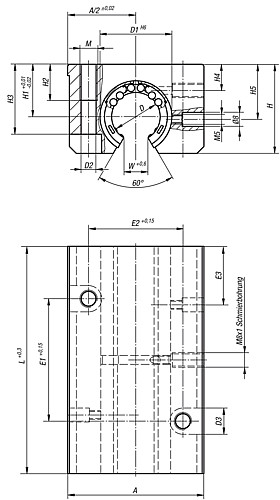

Eigenschaften
| A : | 43 |
| E1 : | 40 |
| E2 : | 30 |
| D : | 12 |
| H : | 30 |
| L : | 76 |
| M : | M6 |
| H1 : | 18 |
| D3 : | 10 |
| H3 : | 25 |
| D2 : | 5,2 |
| D1 : | 22 |
| H2 : | 13 |
| Gewicht ca. kg : | 0,220 |
| W : | 7 |
| H4 : | 8 |
| H5 : | 16,65 |
| E3 : | 19,5 |
Artikelvarianten
| Variante | A | D | H | L | Preis |
|---|---|---|---|---|---|
| 43 | 12 | 30 | 76 |
131,39 €
|
|
| 53 | 16 | 35 | 84 |
141,94 €
|
|
| 60 | 20 | 42 | 104 |
158,23 €
|
|
| 78 | 25 | 51 | 130 |
211,13 €
|
|
| 87 | 30 | 60 | 152 |
245,02 €
|
