NLM 24070 Gehäuse für Flanschmuttern
Artikelnummer: 10131292
Hersteller: Norelem
Herstellerartikelnummer: 24070-016
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Stahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 24070-016
Hinweis:

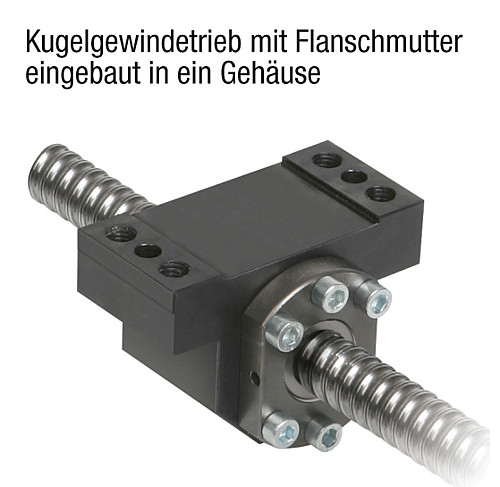

Die Gehäuse sind für die Montage von Flanschmuttern nach DIN 69051 Teil 5 geeignet. Die Achshöhe der Spindellagerung ist mit den Festlagereinheiten 24072 und den Loslagereinheiten 24074 abgestimmt. Die Gehäuse sind von oben oder unten anschraubbar und mit zwei Kegelstiften oder Zylinderstiften verstiftbar.
Lieferung mit 6 Stück Befestigungsschrauben der Festigkeitsklasse 8.8.
Eigenschaften
| B : | 86 |
| E1 : | 68 |
| E2 : | 23 |
| H : | 58 |
| L : | 42 |
| H1 : | 32 |
| E : | 38 |
| T : | 15 |
| D3 : | 8,4 |
| H3 : | 7 |
| D2 : | 7,7 |
| L1 : | 10 |
| D1 : | 28 |
| H2 : | 22 |
| Gewicht ca. kg : | 0,800 |
| D4 : | M10 |
| D5 : | M5 |
| B1 : | 50 |
| H4 : | 15 |
| T1 : | 12 |
| B2 : | 52 |
| Passend zu Spindel Ø : | 16 |
Artikelvarianten
| Variante | B | E1 | E2 | H | L | H1 | E | T | D3 | H3 | D2 | L1 | D1 | H2 | Gewicht ca. kg | D4 | D5 | B1 | H4 | T1 | B2 | Passend zu Spindel Ø | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 86 | 68 | 23 | 58 | 42 | 32 | 38 | 15 | 8,4 | 7 | 7,7 | 10 | 28 | 22 | 0,800 | M10 | M5 | 50 | 15 | 12 | 52 | 16 |
117,21 €
|
|
| 94 | 77 | 25 | 64 | 46 | 34 | 47 | 15 | 8,4 | 7 | 7,7 | 16 | 36 | 22 | 1,000 | M10 | M6 | 58 | 17 | 15 | 60 | 20 |
120,26 €
|
|
| 108 | 88 | 29 | 72 | 46 | 39 | 51 | 18 | 10,5 | 10 | 9,7 | 16 | 40 | 27 | 1,400 | M12 | M6 | 63 | 19 | 15 | 66 | 25 |
123,28 €
|
|
| 112 | 92 | 29 | 82 | 49 | 42 | 65 | 18 | 10,5 | 10 | 9,7 | 16 | 50 | 27 | 1,500 | M12 | M8 | 70 | 19 | 20 | 72 | 32 |
129,11 €
|
