NLM 24076 Festlagereinheiten in Blockausführung
Artikelnummer: 10131306
Hersteller: Norelem
Herstellerartikelnummer: 24076-010
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
113,46 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Die Achshöhe der Spindellagerung ist mit der Loslagereinheit LE 70183 24078 abgestimmt. Die Festlagereinheiten bestehen aus einem Gehäuse mit 2 Axial-Schrägkugellagern mit Dichtungen. Vorgespannt durch einen vorgesetzten Flansch. Mit Anlageringen und einer Sicherungsmutter.
Werkstoff: Gehäuse Stahl.
Ausführung: Gehäuse brüniert.
Bestellbeispiel:
nlm 24076-010

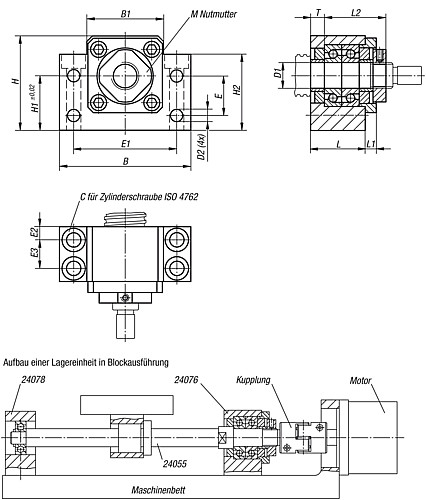

Eigenschaften
| B : | 60 |
| E1 : | 46 |
| E2 : | 6 |
| H : | 39 |
| L : | 25 |
| M : | M10x1 |
| C : | M6 |
| H1 : | 22 |
| E : | 15 |
| T : | 5 |
| D2 : | 5,5 |
| L1 : | 5 |
| D1 : | 10 |
| H2 : | 32,5 |
| L2 : | 29 |
| B1 : | 34 |
| Profil-Größe : | 10 |
| E3 : | 13 |
Artikelvarianten
| Variante | B | E1 | E2 | H | L | M | C | H1 | E | T | D2 | L1 | D1 | H2 | L2 | B1 | Profil-Größe | E3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60 | 46 | 6 | 39 | 25 | M10x1 | M6 | 22 | 15 | 5 | 5,5 | 5 | 10 | 32,5 | 29 | 34 | 10 | 13 |
113,46 €
|
|
| 60 | 46 | 6 | 43 | 25 | M12x1 | M6 | 25 | 18 | 5 | 5,5 | 5 | 12 | 35 | 29 | 35 | 12 | 13 |
114,76 €
|
|
| 70 | 54 | 6 | 48 | 27 | M15x1 | M6 | 28 | 18 | 6 | 5,5 | 9 | 15 | 38 | 32 | 40 | 15 | 15 |
129,53 €
|
|
| 86 | 68 | 8 | 64 | 35 | M17x1 | M8 | 39 | 28 | 7 | 6,6 | 8 | 17 | 55 | 44 | 50 | 17 | 19 |
156,50 €
|
|
| 88 | 70 | 8 | 60 | 35 | M20x1 | M8 | 34 | 22 | 8 | 6,6 | 8 | 20 | 50 | 43 | 52 | 20 | 19 |
164,42 €
|
