NLM 24100 Miniatur Kugelgewindetriebe, geschliffen mit Flanschmutter
Artikelnummer: 10131324
Hersteller: Norelem
Herstellerartikelnummer: 24100-0810050
Artikel ist in 15 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Spindel Stahl 1.1213.
Mutter Stahl 1.3505.
Ausführung:
Spindel und Mutter geschliffen, induktiv gehärtet auf 62 ±2 HRC und poliert.
Bestellbeispiel:
nlm 24100-0810050
Hinweis:
Miniatur-Kugelgewindetriebe mit fertig bearbeiteten Wellenenden und Flanschmutter. Im Anlieferzustand geölt. Eine Nachschmierung wird empfohlen.
Gefertigt nach Genauigkeitsklasse C5. Ohne Vorspannung mit Axialspiel (max. 0,008 mm).
Präzisionsspindeln für den Einsatz in der Optik, Nahrungsmittelindustrie, Automation, Medizintechnik, Rüstungsindustrie, Raumfahrt und Feinwerktechnik.
Achtung:
Die Flanschmutter darf nicht von der Spindel entfernt werden, da sonst die Kugeln herausfallen.

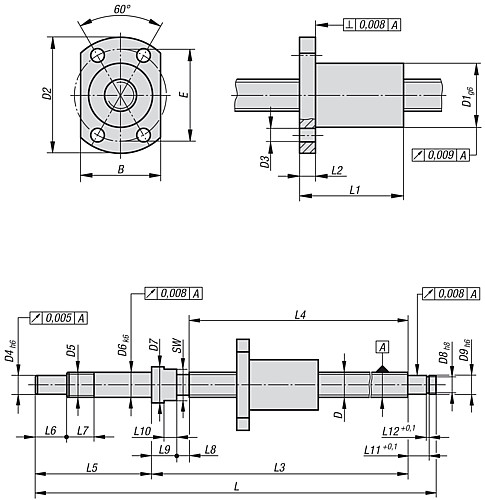

Eigenschaften
| Taststange : | 50 |
| B : | 18 |
| D : | 8 |
| L : | 148 |
| E : | 21 |
| D3 : | 3,4 |
| D2 : | 27 |
| L1 : | 16 |
| D1 : | 14 |
| L2 : | 4 |
| D4 : | 6 |
| L3 : | 102 |
| D5 : | M8x1 |
| L4 : | 90 |
| L5 : | 37 |
| L6 : | 10 |
| D6 : | 8 |
| L7 : | 9 |
| D8 : | 5,7 |
| D7 : | 11,5 |
| D9 : | 6 |
| Steigung : | 1 |
| L8 : | 4 |
| L9 : | 8 |
| L10 : | 4 |
| L11 : | 6,8 |
| L12 : | 0,8 |
Artikelvarianten
| Variante | Taststange | B | D | L | E | D3 | D2 | L1 | D1 | L2 | D4 | L3 | D5 | L4 | L5 | L6 | D6 | L7 | D8 | D7 | D9 | Steigung | L8 | L9 | L10 | L11 | L12 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 18 | 8 | 148 | 21 | 3,4 | 27 | 16 | 14 | 4 | 6 | 102 | M8x1 | 90 | 37 | 10 | 8 | 9 | 5,7 | 11,5 | 6 | 1 | 4 | 8 | 4 | 6,8 | 0,8 |
405,33 €
|
|
| 100 | 18 | 8 | 198 | 21 | 3,4 | 27 | 16 | 14 | 4 | 6 | 152 | M8x1 | 140 | 37 | 10 | 8 | 9 | 5,7 | 11,5 | 6 | 1 | 4 | 8 | 4 | 6,8 | 0,8 |
453,27 €
|
|
| 150 | 18 | 8 | 248 | 21 | 3,4 | 27 | 16 | 14 | 4 | 6 | 202 | M8x1 | 190 | 37 | 10 | 8 | 9 | 5,7 | 11,5 | 6 | 1 | 4 | 8 | 4 | 6,8 | 0,8 |
505,24 €
|
|
| 50 | 20 | 8 | 148 | 23 | 3,4 | 29 | 26 | 16 | 4 | 6 | 102 | M8x1 | 90 | 37 | 10 | 8 | 9 | 5,7 | 11,5 | 6 | 2 | 4 | 8 | 4 | 6,8 | 0,8 |
355,10 €
|
|
| 100 | 20 | 8 | 198 | 23 | 3,4 | 29 | 26 | 16 | 4 | 6 | 152 | M8x1 | 140 | 37 | 10 | 8 | 9 | 5,7 | 11,5 | 6 | 2 | 4 | 8 | 4 | 6,8 | 0,8 |
386,51 €
|
|
| 150 | 20 | 8 | 248 | 23 | 3,4 | 29 | 26 | 16 | 4 | 6 | 202 | M8x1 | 190 | 37 | 10 | 8 | 9 | 5,7 | 11,5 | 6 | 2 | 4 | 8 | 4 | 6,8 | 0,8 |
413,89 €
|
|
| 50 | 22 | 10 | 158 | 27 | 4,5 | 35 | 28 | 18 | 5 | 6 | 112 | M8x1 | 100 | 37 | 10 | 8 | 9 | 5,7 | 11,5 | 6 | 2 | 4 | 8 | 4 | 6,8 | 0,8 |
445,87 €
|
|
| 100 | 22 | 10 | 208 | 27 | 4,5 | 35 | 28 | 18 | 5 | 6 | 162 | M8x1 | 150 | 37 | 10 | 8 | 9 | 5,7 | 11,5 | 6 | 2 | 4 | 8 | 4 | 6,8 | 0,8 |
478,40 €
|
|
| 150 | 22 | 10 | 258 | 27 | 4,5 | 35 | 28 | 18 | 5 | 6 | 212 | M8x1 | 200 | 37 | 10 | 8 | 9 | 5,7 | 11,5 | 6 | 2 | 4 | 8 | 4 | 6,8 | 0,8 |
515,51 €
|
|
| 200 | 22 | 10 | 308 | 27 | 4,5 | 35 | 28 | 18 | 5 | 6 | 262 | M8x1 | 250 | 37 | 10 | 8 | 9 | 5,7 | 11,5 | 6 | 2 | 4 | 8 | 4 | 6,8 | 0,8 |
547,76 €
|
|
| 50 | 24 | 12 | 180 | 29 | 4,5 | 37 | 28 | 20 | 5 | 8 | 125 | M10x1 | 110 | 45 | 15 | 10 | 10 | 7,6 | 14 | 8 | 2 | 5 | 10 | 5 | 7,9 | 0,9 |
434,73 €
|
|
| 100 | 24 | 12 | 230 | 29 | 4,5 | 37 | 28 | 20 | 5 | 8 | 175 | M10x1 | 160 | 45 | 15 | 10 | 10 | 7,6 | 14 | 8 | 2 | 5 | 10 | 5 | 7,9 | 0,9 |
472,98 €
|
|
| 150 | 24 | 12 | 280 | 29 | 4,5 | 37 | 28 | 20 | 5 | 8 | 225 | M10x1 | 210 | 45 | 15 | 10 | 10 | 7,6 | 14 | 8 | 2 | 5 | 10 | 5 | 7,9 | 0,9 |
506,94 €
|
|
| 200 | 24 | 12 | 330 | 29 | 4,5 | 37 | 28 | 20 | 5 | 8 | 275 | M10x1 | 260 | 45 | 15 | 10 | 10 | 7,6 | 14 | 8 | 2 | 5 | 10 | 5 | 7,9 | 0,9 |
545,20 €
|
|
| 250 | 24 | 12 | 380 | 29 | 4,5 | 37 | 28 | 20 | 5 | 8 | 325 | M10x1 | 310 | 45 | 15 | 10 | 10 | 7,6 | 14 | 8 | 2 | 5 | 10 | 5 | 7,9 | 0,9 |
578,90 €
|
