NLM 21522 Lineargehäuseeinheiten mit Flansch
Artikelnummer: 10126958
Hersteller: Norelem
Herstellerartikelnummer: 21522-121002
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21522-121002
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, montiertem Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung des Lagers im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers.
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.

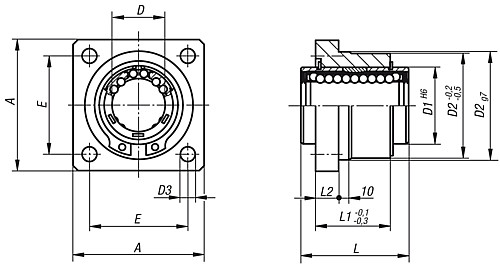

Eigenschaften
| A : | 40 |
| D : | 12 |
| L : | 32 |
| E : | 30 |
| D3 : | 5,5 |
| D2 : | 32 |
| L1 : | 22 |
| D1 : | 22 |
| Gewicht ca. kg : | 0,120 |
| L2 : | 6 |
Artikelvarianten
| Variante | A | D | L | E | D3 | D2 | L1 | D1 | Gewicht ca. kg | L2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 12 | 32 | 30 | 5,5 | 32 | 22 | 22 | 0,120 | 6 |
56,19 €
|
|
| 50 | 16 | 36 | 35 | 5,5 | 38 | 24 | 26 | 0,170 | 8 |
59,43 €
|
|
| 60 | 20 | 45 | 42 | 6,6 | 46 | 30 | 32 | 0,330 | 10 |
70,70 €
|
|
| 70 | 25 | 58 | 54 | 6,6 | 58 | 42 | 40 | 0,680 | 12 |
86,03 €
|
|
| 80 | 30 | 68 | 60 | 9 | 66 | 50 | 47 | 1,030 | 14 |
109,55 €
|
