NLM 21524 Lineargehäuseeinheiten mit Flansch, Tandem
Artikelnummer: 10126963
Hersteller: Norelem
Herstellerartikelnummer: 21524-121002
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21524-121002
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, zwei Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung des Lagers im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers (x2).
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Vorsatzdichtungen 21560.
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.

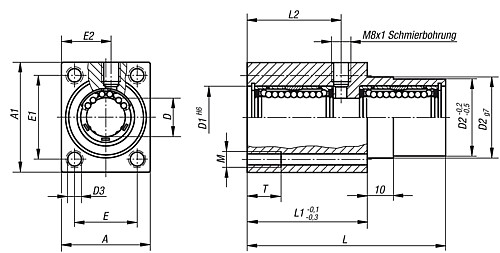

Eigenschaften
| A : | 34 |
| E1 : | 32 |
| E2 : | 19 |
| D : | 12 |
| L : | 76 |
| M : | M6 |
| E : | 24 |
| T : | 13 |
| D3 : | 5,3 |
| D2 : | 30 |
| L1 : | 46 |
| D1 : | 22 |
| Gewicht ca. kg : | 0,200 |
| L2 : | 36 |
| A1 : | 42 |
Artikelvarianten
| Variante | A | E1 | E2 | D | L | M | E | T | D3 | D2 | L1 | D1 | Gewicht ca. kg | L2 | A1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 34 | 32 | 19 | 12 | 76 | M6 | 24 | 13 | 5,3 | 30 | 46 | 22 | 0,200 | 36 | 42 |
88,00 €
|
|
| 40 | 38 | 22 | 16 | 84 | M8 | 28 | 18 | 6,6 | 35 | 50 | 26 | 0,320 | 40 | 50 |
97,14 €
|
|
| 50 | 45 | 27 | 20 | 104 | M10 | 35 | 22 | 8,4 | 42 | 60 | 32 | 0,550 | 50 | 60 |
118,60 €
|
|
| 60 | 56 | 32 | 25 | 130 | M12 | 42 | 26 | 10,5 | 52 | 73 | 40 | 1,170 | 63 | 74 |
151,34 €
|
|
| 70 | 64 | 37 | 30 | 152 | M16 | 50 | 34 | 13,5 | 61 | 82 | 47 | 1,500 | 74 | 84 |
184,06 €
|
