NLM 21530 Lineargehäuseeinheiten einzeln, geschlossen
Artikelnummer: 10126968
Hersteller: Norelem
Herstellerartikelnummer: 21530-121002
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, montiertem Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung des Lagers im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers.
Werkstoff: Gehäuse Aluminium.
Ausführung: Gehäuse blank.
Bestellbeispiel: LE 70183 21530-121002
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Vorsatzdichtungen 21560.
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.

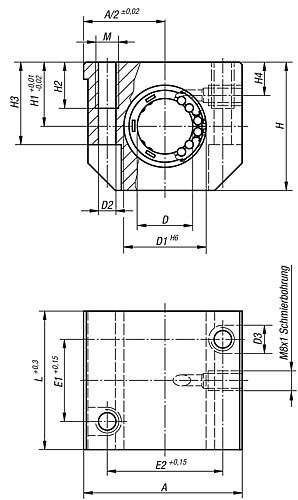

Eigenschaften
| A : | 43 |
| E1 : | 23 |
| E2 : | 32 |
| D : | 12 |
| H : | 35 |
| L : | 39 |
| M : | M5 |
| H1 : | 18 |
| D3 : | 8 |
| H3 : | 25 |
| D2 : | 4,2 |
| D1 : | 22 |
| H2 : | 13 |
| Gewicht ca. kg : | 0,130 |
| H4 : | 10 |
Artikelvarianten
| Variante | A | E1 | E2 | D | H | L | M | H1 | D3 | H3 | D2 | D1 | H2 | Gewicht ca. kg | H4 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 43 | 23 | 32 | 12 | 35 | 39 | M5 | 18 | 8 | 25 | 4,2 | 22 | 13 | 0,130 | 10 |
49,90 €
|
|
| 53 | 26 | 40 | 16 | 42 | 43 | M6 | 22 | 10 | 30 | 5,2 | 26 | 13 | 0,200 | 12 |
51,41 €
|
|
| 60 | 32 | 45 | 20 | 50 | 54 | M8 | 25 | 11 | 34 | 6,8 | 32 | 18 | 0,340 | 13 |
62,44 €
|
|
| 78 | 40 | 60 | 25 | 60 | 67 | M10 | 30 | 15 | 40 | 8,6 | 40 | 22 | 0,650 | 15 |
80,76 €
|
|
| 87 | 45 | 68 | 30 | 70 | 79 | M10 | 35 | 15 | 48 | 8,6 | 47 | 22 | 0,970 | 16 |
101,57 €
|
