NLM 21540 Lineargehäuseeinheiten Tandem, geschlossen
Artikelnummer: 10126978
Hersteller: Norelem
Herstellerartikelnummer: 21540-121002
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21540-121002
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, zwei montierten Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung der Lager im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers (x2).
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Vorsatzdichtungen 21560.
Präzisonsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.

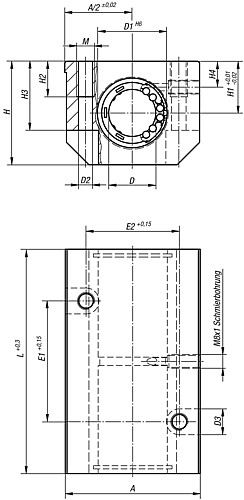

Eigenschaften
| A : | 43 |
| E1 : | 40 |
| E2 : | 30 |
| D : | 12 |
| H : | 35 |
| L : | 76 |
| M : | M6 |
| H1 : | 18 |
| D3 : | 10 |
| H3 : | 25 |
| D2 : | 5,2 |
| D1 : | 22 |
| H2 : | 13 |
| Gewicht ca. kg : | 0,270 |
| H4 : | 10 |
Artikelvarianten
| Variante | A | E1 | E2 | D | H | L | M | H1 | D3 | H3 | D2 | D1 | H2 | Gewicht ca. kg | H4 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 43 | 40 | 30 | 12 | 35 | 76 | M6 | 18 | 10 | 25 | 5,2 | 22 | 13 | 0,270 | 10 |
108,83 €
|
|
| 53 | 45 | 36 | 16 | 42 | 84 | M6 | 22 | 10 | 30 | 5,2 | 26 | 13 | 0,410 | 12 |
117,61 €
|
|
| 60 | 55 | 45 | 20 | 50 | 104 | M8 | 25 | 11 | 34 | 6,8 | 32 | 18 | 0,720 | 13 |
143,20 €
|
|
| 78 | 70 | 54 | 25 | 60 | 130 | M10 | 30 | 15 | 40 | 8,6 | 40 | 22 | 1,350 | 15 |
167,27 €
|
|
| 87 | 85 | 62 | 30 | 70 | 152 | M12 | 35 | 18 | 48 | 10,3 | 47 | 26 | 2,010 | 16 |
206,88 €
|
