NLM 21550 Lineargehäuseeinheiten Quadro, geschlossen
Artikelnummer: 10126988
Hersteller: Norelem
Herstellerartikelnummer: 21550-121002
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Gehäuse Aluminium.
Ausführung:
Gehäuse blank.
Bestellbeispiel:
nlm 21550-121002
Hinweis:
Diese einbaufertigen Lineargehäuseeinheiten bestehen aus einem stranggepressten Aluminiumgehäuse, mit vier montierten Linearkugellager mit Winkelfehlerausgleich 21510 und beidseitiger Dichtung. Befestigung der Lager im Gehäuse mit Sicherungsringen DIN 472.
Empfohlene Wellentoleranz: h6.
Tragzahlen nach Spezifikation des Linearkugellagers (x4).
Auf Anfrage:
Lineargehäuseeinheiten können mit allen in diesem Katalog aufgeführten Linearkugellagern ausgestattet werden.
Zubehör:
Vorsatzdichtungen 21560.
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161.

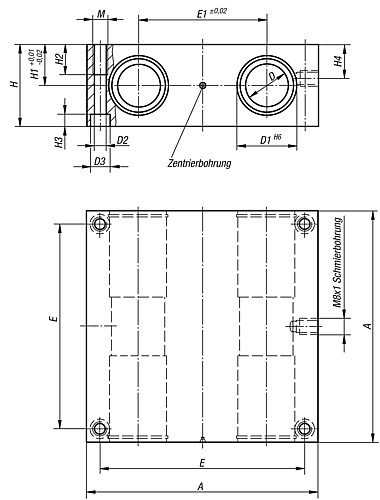

Eigenschaften
| A : | 85 |
| E1 : | 42 |
| D : | 12 |
| H : | 32 |
| M : | M6 |
| H1 : | 16 |
| E : | 73 |
| D3 : | 10 |
| H3 : | 5,4 |
| D2 : | 5,3 |
| D1 : | 22 |
| H2 : | 13 |
| Gewicht ca. kg : | 0,520 |
| H4 : | 13 |
Artikelvarianten
| Variante | A | E1 | D | H | M | H1 | E | D3 | H3 | D2 | D1 | H2 | Gewicht ca. kg | H4 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 85 | 42 | 12 | 32 | M6 | 16 | 73 | 10 | 5,4 | 5,3 | 22 | 13 | 0,520 | 13 |
176,96 €
|
|
| 100 | 54 | 16 | 36 | M6 | 18 | 88 | 10 | 5,4 | 5,3 | 26 | 13 | 0,780 | 15 |
194,07 €
|
|
| 130 | 72 | 20 | 46 | M8 | 23 | 115 | 11 | 6,4 | 6,8 | 32 | 18 | 1,740 | 19 |
258,68 €
|
|
| 160 | 88 | 25 | 56 | M10 | 28 | 140 | 15 | 8,6 | 9 | 40 | 22 | 3,130 | 24 |
349,82 €
|
|
| 180 | 96 | 30 | 64 | M12 | 32 | 158 | 18 | 10,6 | 10,5 | 47 | 26 | 4,430 | 27 |
462,90 €
|
