NLM 21575 Traversen fest
Artikelnummer: 10127013
Hersteller: Norelem
Herstellerartikelnummer: 21575-12
Artikel ist in 5 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff, Ausführung:
Aluminium, blank.
Bestellbeispiel:
nlm 21575-12
Hinweis:
Traverse mit zwei Aufnahmebohrungen zur einfachen und sicheren Klemmung und Befestigung der Führungswellen. Zum Aufbau von vorgefertigten Tischeinheiten mit unseren Lineargehäuseeinheiten Quadro 21550 oder 21555.
Diese Ausführung erlaubt die axiale Bewegung der Linearlagereinheit. D.h. die Wellen sind mit den Traversen fest auf dem Maschinenbett montiert.
Zubehör:
Präzisionsführungswellen 21595.
Befestigungsschrauben 07160 oder 07161

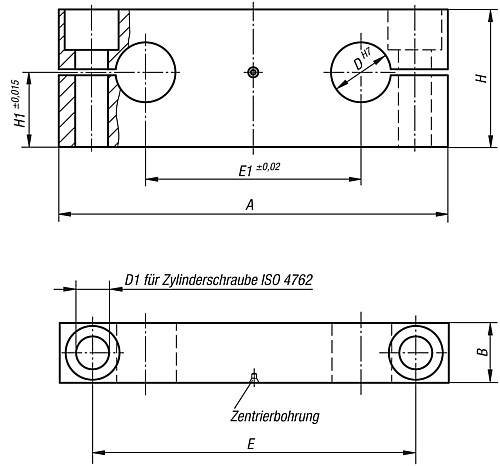

Eigenschaften
| A : | 85 |
| B : | 14 |
| E1 : | 42 |
| D : | 12 |
| H : | 32 |
| H1 : | 18 |
| E : | 70 |
| D1 : | 6,6 |
| Gewicht ca. kg : | 0,090 |
Artikelvarianten
| Variante | A | B | E1 | D | H | H1 | E | D1 | Gewicht ca. kg | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| 85 | 14 | 42 | 12 | 32 | 18 | 70 | 6,6 | 0,090 |
38,41 €
|
|
| 100 | 18 | 54 | 16 | 36 | 20 | 82 | 9 | 0,140 |
44,23 €
|
|
| 130 | 20 | 72 | 20 | 46 | 25 | 108 | 11 | 0,250 |
49,86 €
|
|
| 160 | 25 | 88 | 25 | 56 | 30 | 132 | 13,5 | 0,470 |
67,58 €
|
|
| 180 | 25 | 96 | 30 | 64 | 35 | 150 | 13,5 | 0,620 |
75,12 €
|
