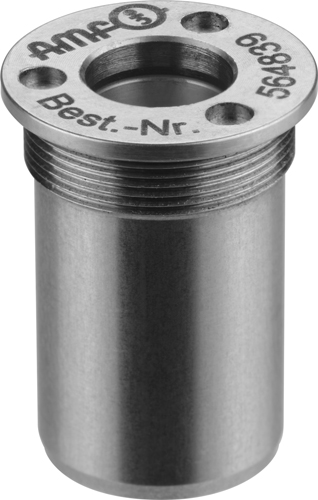

AMF 6203SP Einbau-Spannmodul, pneumatisch Einschraubversion
Artikelnummer: 10302764
Hersteller: AMF
Herstellerartikelnummer: 564839
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Öffnen pneumatisch.
Betriebsdruck Öffnen: min. 6 bar - max. 12 bar.
Deckel und Kolben gehärtet.
Wiederholgenauigkeit < 0,02 mm.
Anwendung:

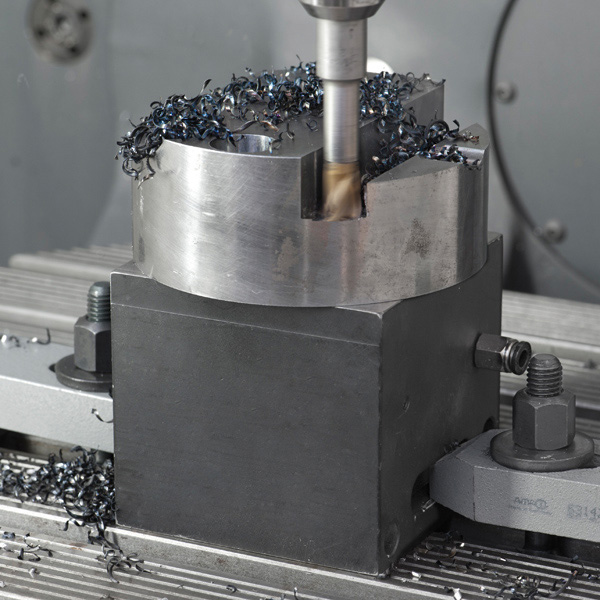

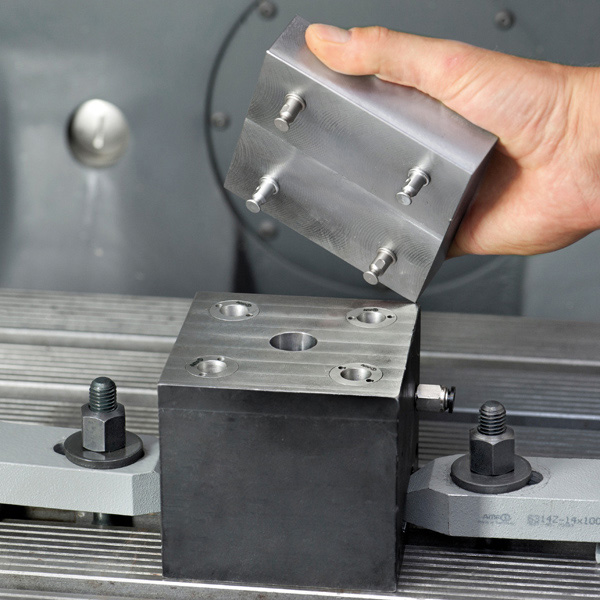

Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung.
Hinweis:
Das Einbau-Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieses wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt).
Das Spannmodul hat einen Anschluss:
1x pneum. Öffnen (1).
Zur einfachen Montage empfehlen wir das Montagewerkzeug Größe 140 Best.-Nr. 564843 und das Montagewerkzeug Größe 150 Best.-Nr. 565395.
* Bitte beachten Sie die Montageanleitung.
Auf Anfrage:
- Einbauzeichnungen
Eigenschaften

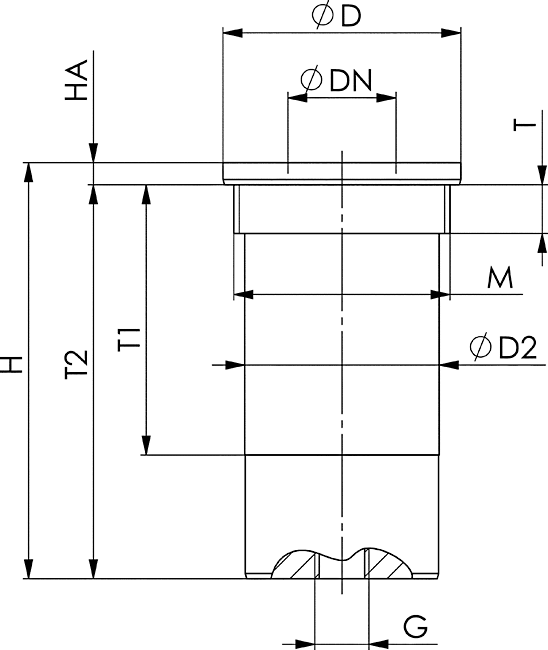

| D : | 15 |
| M : | M13 x 0,5 |
| max. Haltekraft N : | 500 |
| Größe (Nr) : | SP140 |
| Einzugs-/Verschlusskraft bis (N) : | 235 |
Artikelvarianten
| Variante | D | M | max. Haltekraft N | Größe (Nr) | Einzugs-/Verschlusskraft bis (N) | Preis |
|---|---|---|---|---|---|---|
| 15 | M13 x 0,5 | 500 | SP140 | 235 |
auf Anfrage
|
|
| 22 | M20 x 1,5 | 6000 | SP150 | 70 |
auf Anfrage
|
