Teleskopschienen - perfekte Führung für Auszüge und Schubladen


Teleskopschienen – auch bezeichnet als Auszugsschienen oder Schubladenschienen – kommen in vielen Sektoren der Industrie zum Einsatz. Gerade hier sind Präzision, Zuverlässigkeit und Langlebigkeit entscheidende Qualitätsmerkmale.

Bei Leschhorn finden Sie die komplette Produktpalette mit Teleskopschienen für alle Anwendungen: Bei leichten und mittleren Teleskopauszügen bis 100 kg wählen Sie aus dem umfassenden Sortiment des weltweit führenden Herstellers Accuride, für den Leschhorn als zertifizierter Fachhandel den Teleskopschienen-Vertrieb übernimmt. Teleskopschienen für Schwerlast-Anwendungen werden direkt bei Leschhorn gefertigt – in Top-Qualität und perfekt auf Ihre Bedürfnisse abgestimmt.

Unsere Produkte im Überblick:

Teleskopschienen – leichte Belastung bis 50 kg
Teleskopschienen – mittlere Belastung bis 100 kg
Teleskopschienen – Schwerlast bis 500 kg
Teleskopschienen – massive Schwerlast bis 3000 kg
Teleskopschienen für Multimedia (Tastaturauszug, TV, Bildschirme)
Teleskopschienen Zubehör



Die passende Teleskopschiene finden.

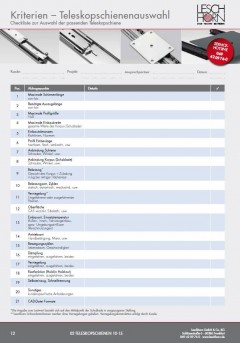

 Checkliste Teleskopschienen



Marktsektoren der Teleskopschienen

Anwendungsbereiche von Teleskopschienen - vielfältig im Einsatz

Denkt man an den Einsatz von Teleskopschienen, so vermutet man diese eher im Segment der Möbelindustrie und der Nutzung in Küchen oder Büromöbel.

Doch schaut man sich ein wenig um, so findet man unzählige, weitere Anwendungsbereiche in denen Teleskopschienen zum Einsatz kommen:  Von Logistik-Zentren und Industrie-Maschinen über Server-Schränke, Medizinische Geräte, Geldautomaten, Auto-Innenräume bis hin zur Luftfahrt.

Die Einsatzbereiche von Teleskopschienen sind wirklich vielfältig. Schauen Sie sich in den Marktsektoren der Teleskopschienen um und lernen Sie interessante Anwendungsmöglichkeiten kennen.

Teleskopschienen für Fahrzeugtechnik / Verkehrswesen / Rettungsdienste

Automobilindustrie

In den Innenräumen von PKWs übernimmt die Teleskopschienenführung vielfältige Funktionen. Teleskop-Auszüge und Teleskop-Führungen finden sich an:

  • Armlehnen
  • Sitzverstellungen
  • Untersitz-Fächern
  • Stauraum-Fächern, beispielsweise auf Ladeplattformen.

Accuride-Teleskopschienen sind heute in Millionen von Autos verbaut. Die Qualitäts-Auszugsschienen sorgen jederzeit für eine zuverlässig-präzise und ruckfreie Bewegung.

> zum Teleskopschienen-Shop für leichte Belastung bis 50 kg

> zum Teleskopschienen-Shop für mittlere Belastung bis 100 kg


Weitere Transportanwendungen in
LKW, Schienenfahrzeugen und Schiffen

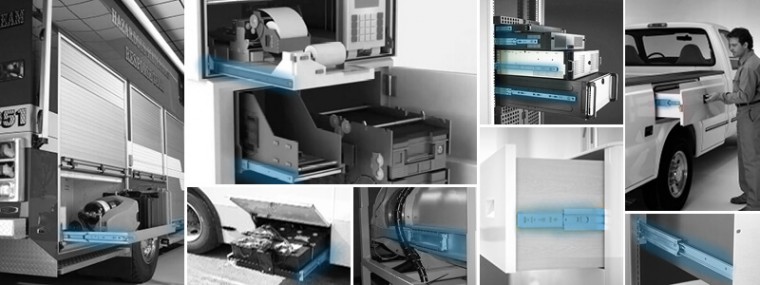

Im Transport- und Verkehrswesen auf Straßen, auf Schienen und auf dem Wasser sind häufig größere Lasten im Spiel. In Lastwagen, Zügen und Schiffen kommen Teleskopauszüge oft für die folgenden Anwendungen zum Einsatz:

  • Fächer für elektronische Ausrüstung
  • Gepäckfächer
  • Fahrzeugbatterien
  • Ausrüstung für Rettungsfahrzeuge

Bei Leschhorn finden Sie ein umfangreiches Sortiment an stark belastbaren Teleskopschienen, die sogar als Vollauszug oder Überauszug mühelos auch stärkster Beanspruchung standhalten. Leschhorn-Schwerlastschienen sind gefräst und erhalten dadurch eine besonders stabile Konstruktion für hohe Lastwerte. Für jede Anwendung finden Sie bei uns den richtigen Teleskop-Auszug. Auf Wunsch fertigen wir für Sie auch individuelle Teleskop-Auszüge nach Maß.

> zum Teleskopschienen-Shop für Schwerlast bis 500 kg

Batterie - Auszug Batterie - Auszug

Auszug für schwere Lasten Auszug für schwere Lasten

Teleskopschienen für Verpackung und Logistik / industrielle Lagerung

Perfekte Zugänglichkeit und optimale Raumausnutzung

Damit bei industrieller Lagerung optimaler Zugang gewährleistet wird, ist in der Verpackung, Logistik und anderer Lagerhaltung ein Teleskopschienen-Vollauszug meist die ideale Lösung. Die Vollauszug-Teleskopschienen von Accuride lassen sich über die gesamte Schienenlänge öffnen. Eine noch bessere Zugänglichkeit erhalten Sie bei Auszugsschienen mit Überauszug.

Bei uns finden Sie die passenden Teleskopschienen für alle Lagerungsanwendungen in der Industrie:

  • Lagerhaltung
  • Allgemeine Schubladen-Aufbewahrung
  • Arzneimittelschränke und Labormöbel
  • Werkzeugkästen
  • Stellagen

Das Leschhorn-Sortiment bietet Schubladenschienen für ein breites Anwendungsspektrum: von sehr hohen Belastungen bis hin zu kompakten und leichten Ausführungen. Sie haben die Wahl zwischen den drei Auszugsarten Teilauszug, Vollauszug oder Überauszug; zahlreiche Teleskopschienen-Modelle können beidseitig ausgezogen oder beidseitig mit Schubladen verschraubt werden. Neben dem umfassenden Standard-Sortiment an Teleskopschienen für die Industrie fertigen wir auch maßgeschneiderte Teleskopauszüge.

> zum Teleskopschienen-Shop

Teleskopschienen für die allgemeine Industrie

Zuverlässige Leistung unter schwierigen Bedingungen

In der Industrie müssen Teleskopschienen oft unter schwierigen Bedingungen funktionieren. Die Auszugschienen von Leschhorn und Accuride genügen höchsten Qualitätsansprüchen. Ob Schwerlast-Vollauszüge in industriellen Anlagen oder kompaktere Modelle – alle Teleskop-Auszugschienen gewährleisten eine zuverlässige Leistung,
zum Beispiel in folgenden Anwendungsgebieten:

  • Industrielle Anlagen und Ausrüstung
  • Maschinenbau
  • Maschinenschutzvorrichtungen
  • Lagerhaltung


Besondere Merkmale von Teleskopschienen:
Leschhorn bietet innovative Lösungen für Zugangs- und Bewegungsprobleme aller Art.

  • Teleskopschiene mit beidseitigem Auszug, Teilauszug,
    Überauszug oder Vollauszug
  • Trennbare Teleskopausziehträger, mit dem Schublade oder
    Gehäuse leicht aus Schrank oder Regal entfernt werden kann
  • Flexibel positionierbare Sperren, die Teleskopschienen in einer gewählten Position verriegeln,
    Rastung in eingefahrener und Rastung in ausgefahrener Position
  • Gedämpftes Schließen, bzw. gedämpfter Selbsteinzug
  • Korrosionsbeständige Teleskopschienen aus Edelstahl oder
    Aluminium
  • Unterschiedliche Befestigungen wie Montagewinkel oder Bajonetthalterungen

zum Teleskopschienen-Shop



Teleskopschienen für Verkaufsautomaten und Cash Handling

Wertvolles Schwergewicht

Bei Münzgeld kommt schnell Einiges an Gewicht zusammen. Die Auszugschienen aus dem Leschhorn-Sortiment sorgen dafür, dass das wertvolle Gut stabil und zuverlässig dank Teleskopschienen mit Vollauszug zugänglich ist, zum Beispiel in den folgenden Einsatzbereichen:

  • Kassenschubladen
  • Geldautomaten
  • Geldwechsler
  • Spielautomaten
  • Ticketautomaten

zum Teleskopschienen-Shop



Teleskopschienen für IT, Medien und audio-visuelle Gerätschaften

Elektronische Gehäuse

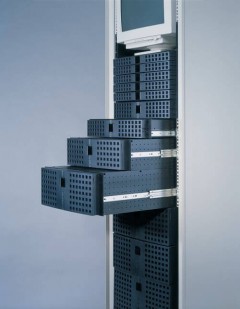

Serverracks und elektronische Gehäuse beherbergen empfindliche Elektronik. Entsprechend muss ein Teleskopauszug hier einen ruckfreien Zugriff ermöglichen. Die Accuride-Teleskopschienen aus dem Leschhorn-Sortiment arbeiten hier absolut zuverlässig. Bei uns finden Sie innovative Lösungen, speziell für den Einsatz in Server-Gehäusen:

  • Teleskopschienen mit Vollauszug oder Überauszug für alle Lastarten
  • Befestigung mit Gehäusemontagewinkeln, speziell für elektronische Racksysteme
  • Kabelträger für breite und schmale Kabelführungsarme

Hinweise zur Montage, am Beispiel einer Anleitung zum Einbau der Auszugschienen in einem Elektronik Korpus, finden Sie hier:
Montageanleitung Anbringung von Auszugsschienen mit Montagewinkeln



Bildschirme, CPU und andere Medien

Für vielfältige Lösungen bei Multimedia-Aufbewahrung bieten Teleskopschienen perfekten Komfort und machen das Arbeiten und die Wartung besonders ergonomisch.

Eine Auswahl aus unserer Accuride-Produktpalette:

Teleskopschienen für Medizintechnik

Hygienisch und robust: Teleskopschienen aus Edelstahl

Im medizinischen Umfeld muss ein Teleskopauszug besonderen Anforderungen genügen: Das Material muss absolut hygienisch und dazu korrosionsbeständig sein. Die perfekten Eigenschaften haben hier Teleskopschienen aus Edelstahl. Als Vollauszug oder Teilauszug erhältlich, gewährleisten sie jederzeit ruckfreie und leichtgängige Bewegungen, zum Beispiel in den folgenden Anwendungsgebieten:

  • Krankenhaus und Reinräume
  • Labors und Forschungsstätten
  • Lagerung von Chemikalien
  • Waschbereiche
  • Lebensmittelerzeugung und -zubereitung

zum Teleskopschienen-Shop



Teleskopschienen für Luftfahrt

Teleskopschienen in luftiger Höhe

In der Luftfahrt sind Schubladen allgegenwärtig. Kein Wunder: Da Flugzeuge vielen Erschütterungen ausgesetzt sind, sollte im Innenraum alles wohlverstaut sein – ob im Personenverkehr oder in Frachtmaschinen. Für alle Anforderungen bietet Leschhorn den passenden Teleskopauszug. Teleskopschienen mit Kippsystem machen auch hoch liegende Schubladen und Fächer optimal zugänglich. Auch viele andere Anforderungen der Inneneinrichtung von Flugzeugen, wie zum Beispiel Armlehnen- und Sitzverstellungen, werden über eine Teleskopschienenführung gelöst.

Als besonders leichtes Material ist Aluminium im Luftfahrt-Bereich häufig die erste Wahl.

Bei Leschhorn finden Sie unter anderem:

  • Teleskopschienen mit Verriegelung und Einrastung in offener und/oder geschlossener Position
  • Schienen mit Kippsystem
  • Griffe mit Verriegelung, wobei der Verriegelungsmechanismus Dank dem modularen Format vorne und hinten aufgenommen werden kann.

> zum Teleskopschienen-Shop





Auszugsarten, Länge und Einbaubreite von Teleskopschienen

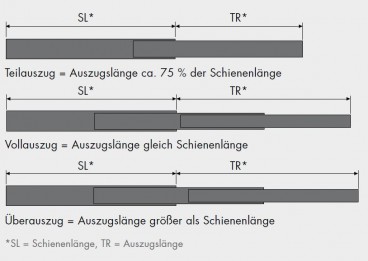

Teilauszug / Vollauszug / Überauszug

Je nach Einsatzgebiet gelten für Teleskopschienen andere Anforderungen. Hierbei sind die Stabilität und die Einbaumaße die entscheidenden Kriterien für die Auswahl der richtigen Schiene.



Die Schienenlänge von Teleskopschienen

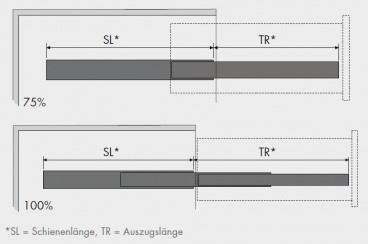

Die Schienenlänge entspricht der maximalen Länge einer komplett eingeschobenen Schiene. Als Faustregel gilt: Verwenden Sie stets die für Ihre Anwendung maximal mögliche Schienenlänge.



Teleskopschiene mit Teilauszug

Bei der Montage eines Teilauszugs sind Schubladen und Auszüge zwar nicht in voller Länge zugänglich, dafür gewährt ein Teilauszug in der Regel eine höhere Stabilität als ein Teleskop-Vollauszug oder Überauszug.

  • Auszugslänge: 75 % der Schienenlänge

Teilauszug-Teleskopschienen leichte Belastung bis 50 kg

Teilauszug-Teleskopschienen mittlere Belastung bis 100 kg

Teilauszug-Teleskopschienen Schwerlast bis 500 kg

Teleskopschiene mit Vollauszug

Ihre besondere Konstruktion gibt den Teleskopschienen mit Vollauszug zusätzliche Stabilität, da ein Teleskop-Vollauszug im geöffneten Zustand höhere Belastungen tragen muss.

  • Auszugslänge: 100 % der Schienenlänge
  • Ein Teleskop-Vollauszug gewährt optimalen Zugang zu Schubladen und Auszügen.

Vollauszug-Teleskopschienen leichte Belastung bis 50 kg

Vollauszug-Teleskopschienen mittlere Belastung bis 100 kg

Vollauszug-Teleskopschienen Schwerlast bis 500 kg

Vollauszug-Teleskopschienen massive Schwerlast bis 3.000 kg



Teleskopschiene mit Überauszug

Überauszug-Teleskopschienen sind ganz besonders stabil konstruiert, da sie im geöffneten Zustand stärkste Belastungen tragen müssen.

  • Auszugslänge: größer als die Schienenlänge
  • Zusätzlicher Auszug von bis zu 69 mm bei leichten und mittleren Teleskopschienen (je nach Modell)
  • Zusätzlicher Auszug von bis zu 100 mm bei Teleskopschienen für Schwerlast (je nach Modell)

Überauszug-Teleskopschienen leichte Belastung bis 50 kg

Überauszug-Teleskopschienen mittlere Belastung bis 100 kg

Überauszug-Teleskopschienen Schwerlast bis 500 kg



Teleskopschienen beidseitig:
Auszug in beide Richtungen

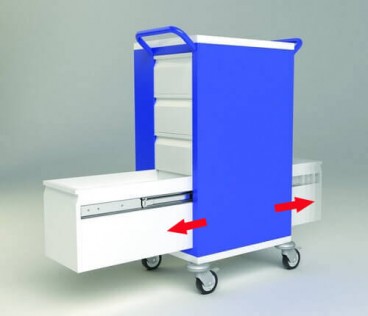

Bei ausgewählten leichten und mittleren Accuride-Modellen aus dem Teleskopschienen-Shop von Leschhorn sind die Teleskopschienen beidseitig, das heißt nach vorn und hinten, ausziehbar.



Der Lastwert - Die Gretchenfrage für Teleskopschienen


Im Mittelpunkt bei der Auswahl der passenden Teleskopführung steht immer die Frage:
Welche Last muss der Auszug maximal tragen können?

Prinzipiell ist es immer ratsam, eine leicht „überdimensionierte“ Teleskopschiene zu verbauen. Im Folgenden haben wir  alles Wissenswerte darüber zusammengefasst, was es beim Lastwert zu beachten gilt.


Lastwert bei mittleren und leichten Teleskopschienen von Accuride

Falls nicht anders angegeben, beziehen sich die im Leschhorn-Shop angegebenen Lastwerte immer auf die maximal erreichbare Tragkraft, wenn die Teleskopschienen folgenderweise montiert sind:
paarweise, vertikal und mit 450 mm Schienenabstand.
Für eine andere Anbringung oder breitere Schubladen sollten Sie Teleskopauszüge mit größerem Lastwert

  • Der Lastwert ändert sich jeweils in Abhängigkeit von der Länge der Auszugsschiene.
  • Die Angaben beziehen sich auf den Mittelpunkt der Schuladen in ausgezogener Stellung. Die genannten Lastwerte sind dynamisch und haben in der ausgezogenen Stellung einen statischen Sicherheitsfaktor von 100%.
  • Horizontale (flache) Montage der Schienen verringert die Belastbarkeit auf ca. 25% des vertikalen Lastwertes. Bitte beachten Sie, dass nicht alle Schienen sich für die liegende Montage eignen.

Weitere Details finden Sie auf den jeweiligen Datenblättern, die allen Modellen in unserem Teleskopschienen-Shop beigefügt ist., Unsere technische Abteilung berät Sie dazu gerne.
Nehmen Sie Kontakt mit uns auf!

Beispiel:

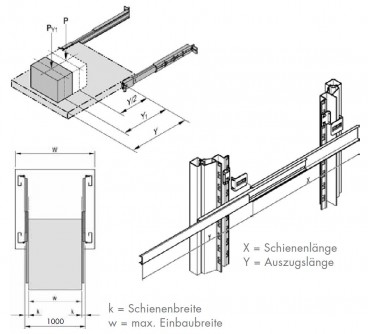

Berechnung der Traglast bei einer Teleskopschiene vom Typ DZ3832-0070

Schienenlänge:
Die angegebene Traglast P gilt unter der Annahme, dass sich der Lastschwerpunkt in der Mitte des Auszugs (Y/2) befindet.
Für eine andere Position des Lastschwerpunkts (Y1)
bitte folgende Formel verwenden:
Traglast P(Y1)= 0,5 P Y/Y1 (jedoch maximal P)

Beispielrechnung:
Traglast P=48kg, Auszugslänge Y=700mm, Schwerpunktlage Y1 = 500 mm

P(Y1)=0,5 x P Y/Y1= 0,5 x 700/500 = 33,6 kg



Die richtige Befestigung von Teleskopschienen

Nicht nur das Material, auch die Befestigung einer Teleskopschiene hat wesentlichen Einfluss auf die Tragkraft. Grundsätzlich müssen immer alle Befestigungspositionen verwendet werden, um den maximalen Lastwert einer Teleskopführung zu erreichen. Außerdem sollten Sie darauf achten, geeignete Befestigungsmittel (Winkel, Schrauben etc.) zu verwenden. Auch die Beschaffenheit des Untergrunds spielt eine Rolle: Er sollte der jeweiligen Belastung entsprechen und stabil genug sein.

In unserem Teleskopschienen-Shop finden Sie neben einer Auswahl an Zubehör auch geeignete Befestigungen für Teleskopführungen.

Sie haben Fragen? Nehmen Sie Kontakt hier mit uns auf, wir beraten Sie gerne.


Beispiele für gute und schlechte Montageanordnung von Teleskopführungen

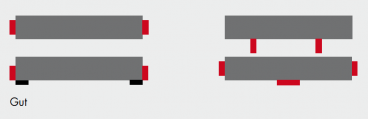

Eine Schlüsselrolle bei den Lastwerten hat die Montageanordnung. Ideal für alle Anwendungsgebiete ist es, wenn die Teleskopschienen vertikal gegenüberliegend angebracht werden können. Alle bei Leschhorn angegebenen Traglasten beziehen sich auf diese Art der Montage.

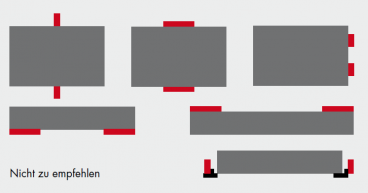

Abweichende Montageanordnungen verringern die maximale Traglast. Außerdem haben Sie Einfluss auf den Schienenlauf.

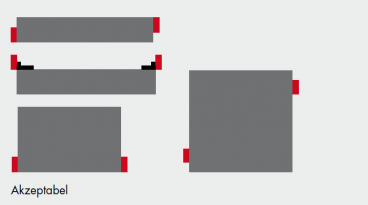

Die Abbildung zeigt verschiedene Beispiele für mögliche Alternativen bei der Montage. Die letztgenannten Beispiele sind nicht zu empfehlen, da sie den maximalen Lastwert und den Schienenlauf sehr ungünstig beeinflussen.

Dies gilt zum Beispiel auch für die Bodenmontage, wenn Sie Teleskopschienen also liegend (in der sogenannten Unterflur-Montage) anbringen möchten. Eine liegende Montage ist unter bestimmten Voraussetzungen dennoch möglich (siehe untere Abbildung).



Horizontale bzw. Unterflur-Montage von Teleskopschienen

Nicht alle Arten von Teleskopschienen sind für eine Bodenmontage als Unterflur-Vollauszug, -Teilauszug oder -Überauszug geeignet. Bei den Modellen unserer Teleskopschienen, die auch liegend montiert werden können, ist dies in den Produktmerkmalen immer ausdrücklich erwähnt.

In jeder Produktkategorie finden Sie Schubladenschienen, die sich für Unterflur-Montage eignen: als Vollauszug, Teilauszug oder Überauszug. Beachten Sie hierbei, dass sich die Belastbarkeit auf max. 25 % (bei Schwerlast-Teleskopschienen auf 30 %) der angegebenen vertikalen Last verringert.

Wenn Sie Teleskopschienen liegend montieren, z. B. als Unterflur-Vollauszug, variiert die Absenkung je nach Art der Anwendung. Wir empfehlen in jedem Fall den Aufbau eines Prototyps. So können Sie sicherstellen, dass die Absenkung in einem akzeptablen Rahmen liegt.

Sie haben Fragen zu unserem Teleskopschienen-Programm?
Nehmen Sie Kontakt hier mit uns auf, wir beraten Sie gerne.



Material für Teleskopschienen - das Anwendungsumfeld entscheidet

Unterschiedliche Materialien machen Teleskopschienen für verschiedene Einsatzgebiete geeignet.
Ausführungen in Stahl sind zuverlässiger Standard und preisgünstig in der Herstellung.
Aluminium macht Teleskopauszüge besonders leicht. Edelstahl ist korrosionsbeständig und gewährleistet maximale Hygiene.


Material Accuride Teleskopschienen

Die Materialien der einzelnen Teleskopschienen-Modelle entnehmen Sie den jeweiligen Datenblättern in unserem Teleskopschienen-Shop. Für die Accuride-Produkte werden folgende Materialien verwendet:

Teleskopausziehträger und Auszugsschienen:

  • kaltgewalzter unlegierter Stahl
  • kaltgewalzter Edelstahl 1.4301 (austenitisch)
  • Aluminium (6000er-Serie)


Kugelkäfige und Kugeln:

  • kaltgewalzt verzinkt bzw. gehärteter Stahl
  • Edelstahl 1.4301 bzw. 1.4034
  • Kunststoff PA 6.6 bzw. POM


Schmierstoff:

  • Hoch-Tieftemperaturfett, Temperaturbereich -20°C bis +110°C


> zum Teleskopschienen-Shop

Material Leschhorn-Schwerlastschienen

Die gefrästen Leschhorn-Schwerlastschienen werden in der Standardausführung aus verzinktem Stahl C45 gefertigt.

Bei besonderen Anforderungen können alle Schwerlast-Schienen aus unserer eigenen Produktion auch in hochwertigem Edelstahl oder Aluminium geliefert werden.

Schmierstoff:
Die Leschhorn Teleskopschienen können ohne Schmierstoffe in einem Temperaturbereich von -30°C bis +200°C eingesetzt werden. Möchten Sie die Schienen höheren Temperaturen aussetzen, bitte wir um Rücksprache mit unseren Technikern.

> zum Teleskopschienen-Shop
