DESTACO 035 Serie Pneumatische Schwenkpanner/Zugspanner mit Außengewinde- oder Flanschbefestigung
Artikelnummer: 10302239
Hersteller: DESTACO
Herstellerartikelnummer: 035-125-190
Artikel ist in 16 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 429,02 € |
| 3 | 412,72 € |
| 5 | 386,12 € |
| 10 | 374,53 € |
| 15 | 343,22 € |
| 20 | 332,92 € |
| 25 | 321,77 € |
429,02 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Pneumatik-Schwenkspanner (Zugspanner) der Serie 035 wurden für Anwendungen entwickelt, die keine hydraulische Leistung erfordern. Sie sprechen sehr schnell an und erzeugen mit komprimierter Umgebungsluft bis zu 23 kg Spannkraft. Es gibt sie in zwei Versionen: Erstens doppelt gesichert für extra hohe Steifigkeit, wobei der Spannarm entlang des Kolbenschafts verschraubt ist. Zweitens mit der Option einer Außengewinde- oder Flanschbefestigung.
Märkte:
• Automobilindustrie
• Lebensmittel und Verpackung
• Industrie
Produktmerkmale:
• Verfüg bar mit Außengewinde oder mit niedriger Flanschbefestigung
• Kleine Bauweise
• Extra starke Spannarmbefestigung, verklemmt und verschraubt mit der Kolbenstange
Anwendungsbereiche:
• Schweißen
• Montieren
• Leichte maschinelle Bearbeitung
Eigenschaften
| Schwenkhub (mm) : | 12,8 |
| Spannhub (mm) : | 13,5 |

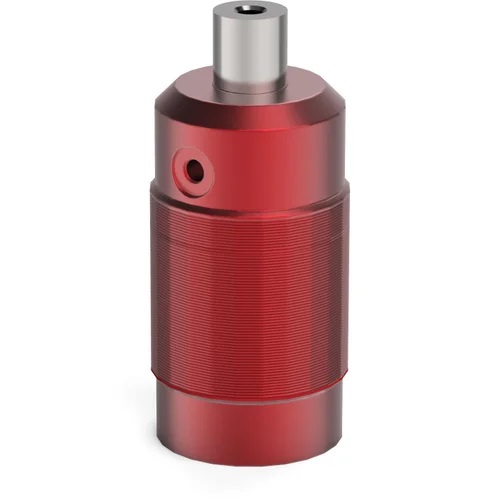

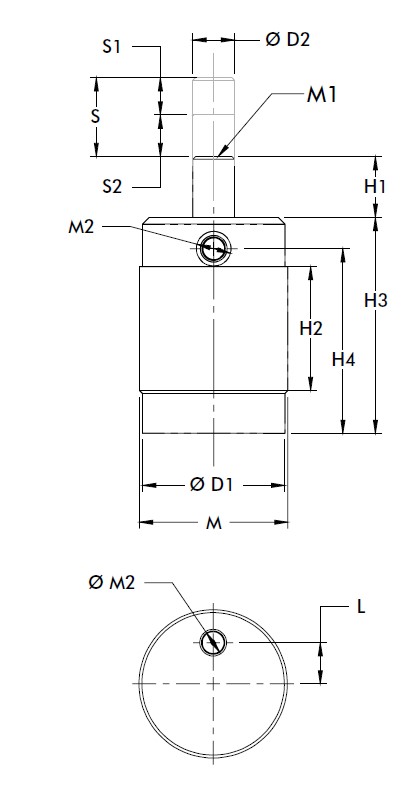

| Ausführung (Form) : | 035-1: mit Aussengewinde |
| Modell : | 035-125-190 |
| Ersatz Dichtungssatz : | 905516 |
| Kolben Ø : | 25 |
| Gesamthub : | 26,3 |
| Schwenkrichtung : | RH - rechtsschwenkend |
| Spannkraft bei 5 bar (72PSI) (N) : | 89 |
CAD-Downloads
Artikelvarianten
| Variante | Ausführung (Form) | Kolben Ø | Gesamthub | Schwenkrichtung | Spannkraft bei 5 bar (72PSI) (N) | Preis |
|---|---|---|---|---|---|---|
| 035-1: mit Aussengewinde | 25 | 26,3 | RH - rechtsschwenkend | 89 |
ab 321,77 €
|
|
| 035-1: mit Aussengewinde | 25 | 26,3 | LH - linksschwenkend | 89 |
ab 353,96 €
|
|
| 035-1: mit Aussengewinde | 32 | 28,8 | RH - rechtsschwenkend | 133 |
ab 409,10 €
|
|
| 035-1: mit Aussengewinde | 32 | 28,8 | LH - linksschwenkend | 133 |
ab 409,10 €
|
|
| 035-1: mit Aussengewinde | 40 | 30,4 | RH - rechtsschwenkend | 267 |
ab 460,24 €
|
|
| 035-1: mit Aussengewinde | 40 | 30,4 | LH - linksschwenkend | 267 |
ab 460,24 €
|
|
| 035-1: mit Aussengewinde | 50 | 30,0 | RH - rechtsschwenkend | 307 |
ab 543,83 €
|
|
| 035-1: mit Aussengewinde | 50 | 30,0 | LH - linksschwenkend | 307 |
ab 543,83 €
|
|

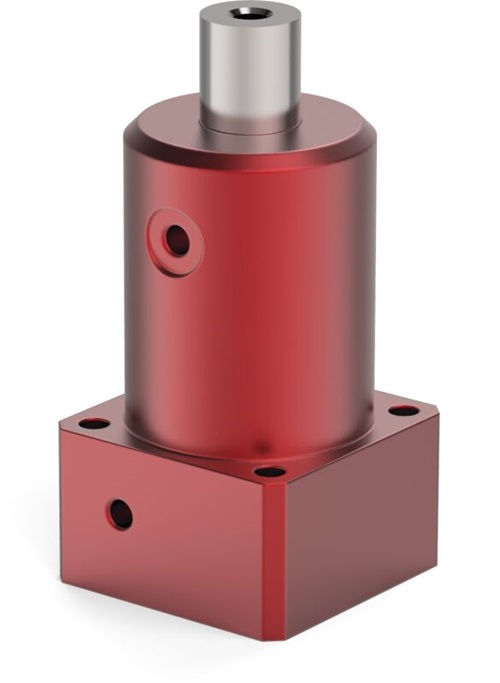

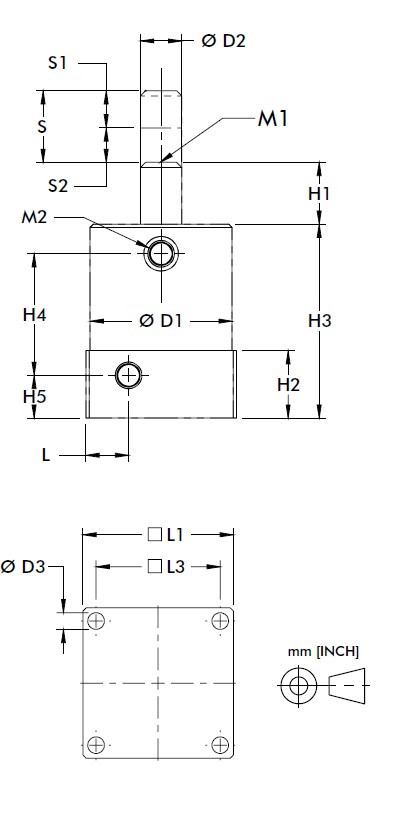

| 035-2: mit Flansch | 25 | 26,7 | RH - rechtsschwenkend | 89 |
ab 335,91 €
|
|
| 035-2: mit Flansch | 25 | 26,7 | LH - linksschwenkend | 89 |
ab 335,91 €
|
|
| 035-2: mit Flansch | 32 | 26,8 | RH - rechtsschwenkend | 133 |
ab 346,48 €
|
|
| 035-2: mit Flansch | 32 | 26,8 | LH - linksschwenkend | 133 |
ab 346,48 €
|
|
| 035-2: mit Flansch | 40 | 27,7 | RH - rechtsschwenkend | 267 |
ab 361,97 €
|
|
| 035-2: mit Flansch | 40 | 27,7 | LH - linksschwenkend | 267 |
ab 398,17 €
|
|
| 035-2: mit Flansch | 50 | 28,8 | RH - rechtsschwenkend | 307 |
ab 445,49 €
|
|
| 035-2: mit Flansch | 50 | 28,8 | LH - linksschwenkend | 307 |
ab 445,49 €
|
Dazu passende Produkte
| Artikelnr. | Bezeichnung | Preis | |
|---|---|---|---|
|

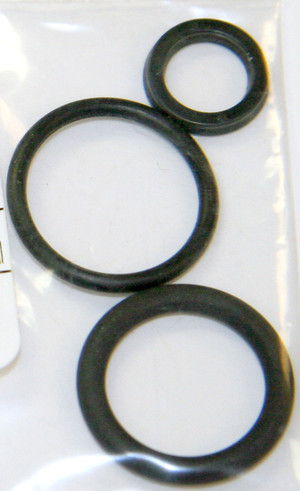

DESTACO 905510 Dichtungssatz für Schwenkspanner (Zugspanner) Serie 035-1/035-2 |
auf Anfrage
|
