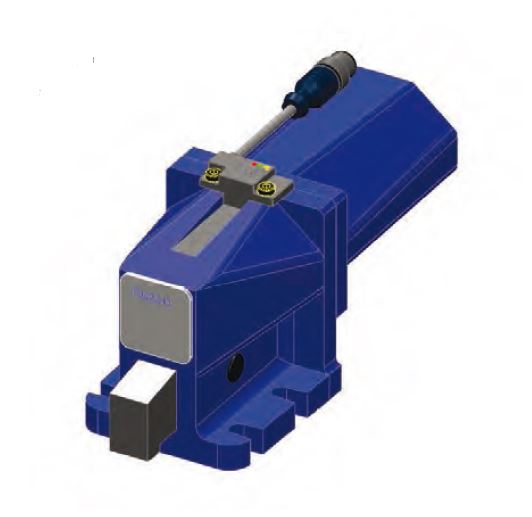

Destaco 70622 Hydraulik-Spannklaue doppeltwirkend, Betriebsdruck max 250 bar
Artikelnummer: 10219591
Hersteller: Destaco
Herstellerartikelnummer: 70622-D1
Artikel ist in 2 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Diese Spannklaue eignet sich zum Spannen an Werkzeugmaschinen und Vorrichtungen sowie zum Niederhalten von Platten, oder als Verschlußspanner, z.B. zum Verschließen von Schäumformen. Zum Spannen fährt die Spannpratze aus dem Spannerkörper heraus (23,5 mm) und drückt dann nach unten gehend (max. 8 mm) auf das zu spannende Werkstück. Im entspannten Zustand ist die Spannpratze eingezogen und gibt den Spannraum völlig frei.
Technische Merkmale
• schmale Bauform
• hohe Spannkraft
• Kurze Taktzeiten
• exakte Führung der Spannpratze
• gehärtete Spannfläche der Spannpratze
• Schmutzabstreifer an der Ober- und Unterseite der Spannpratze
• Werkstücktoleranzen werden beim Spannen automatisch ausgeglichen
• Endlagenabfrage (70622-DA)
Empfohlenes Zubehör (separat bestellen)
• 2 gerade Einschraubverschraubungen Best.-Nr. D8S-R1/8
• Kupplungsstecker Best.-Nr. 8EL-002-1 (für 70622-DA)
Eigenschaften
| Ausführung : | Standard |
| Modell : | 70622-D1 |
| Gewicht [kg] : | 4,1 |
| Spannkraft bei 100 bar [kN] : | 6,5 |
| Anschluss G : | 2 x G1/8 |
| Betriebsdruck max [bar] : | 250 |
| Ölbedarf Vorhub [cm³] : | 38 |
| Vorhub [mm] : | 22 |
| Spannhub [mm] : | 8 |
| Ölbedarf Rückhub [cm³] : | 23 |
