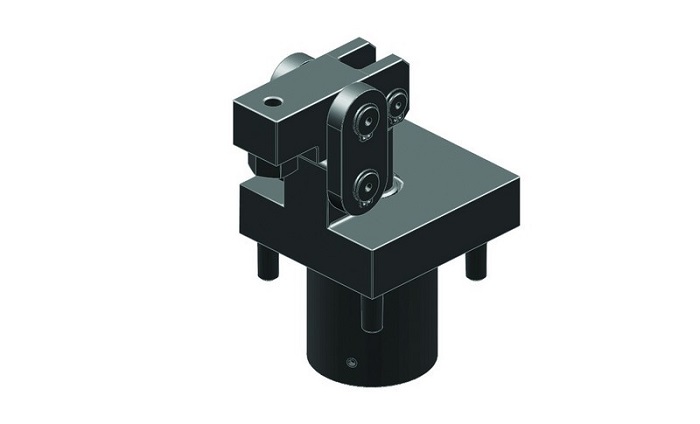

Destaco 732D Hebelspanner, Betriebsdruck max. 350 bar, Kolben Durchmesser bis 40mm

Artikelnummer: 10219588
Hersteller: Destaco
Herstellerartikelnummer: 732D16HSZY-01

Artikel ist in 3 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

Hebelspanner sind für Einsatzfälle gedacht, bei denen die Spannstelle für das Handling des Werkstückes nach dem Endspannen frei sein muss. Der Vorteil gegenüber Schwenkspann-Elementen besteht in der kompakteren Bauweise und einer höheren Spannkraft. Der Hebelspanner ist besonders für die Einsatzfälle gedacht, bei denen störende Konturen vorhanden sind, die den Einsatz von Schwenkspannelementen nicht erlauben
Technische Merkmale
• 3 Baugrößen lieferbar
• Die bewegliche Lagerung des Spanneisens gibt den
Spannpunkt beim Entspannen völlig frei.
• Die optimale Spannkraft entwickelt der Spannarm in
horizontaler Stellung.
• Werkstücktoleranzen werden bis zu einer Stellungsabweichung
von ca. +/- 8,5° ausgeglichen.
• Metallabstreifern verhindern Eindringen von Metallspänen
Optional lieferbar:
• Der Hebelspanner kann mit durchgehender Kolbenstange
ausgerüstet werden. Die Abfrage kann über induktive
Näherungsschalter oder pneumatisch erfolgen.
• Sonderspanneisen nach Ihren Vorgaben
• Anschluss über O-Ring-Flanschanschluss (-02) oder
Einbauversion (Cartridge) (-03)
Empfohlenes Zubehör (separat bestellen)
2 x gerade Einschraubverschraubung D8S-R1/8 bzw. D8SR1/4
