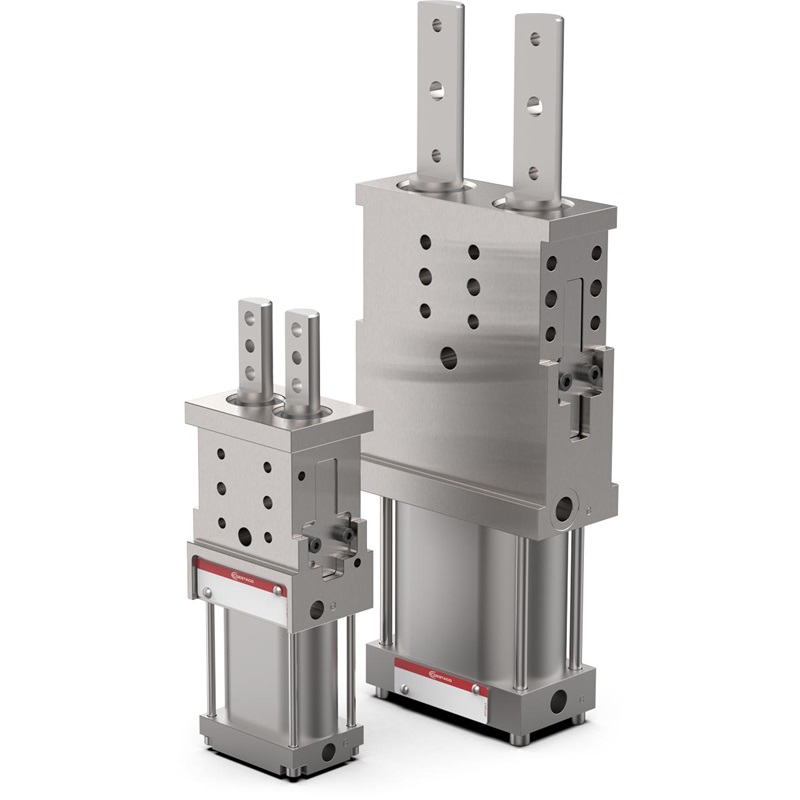

DESTACO 86D40-1/86D60-1 Stiftziehzylinder
Artikelnummer: 10016121
Hersteller: DESTACO
Herstellerartikelnummer: 86D60-104C800A
Artikel ist in 30 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 1.383,75 € |
| 3 | 1.331,17 € |
| 5 | 1.314,56 € |
| 10 | 1.275,13 € |
| 20 | 1.245,38 € |
| 25 | 1.208,01 € |
| 50 | 1.176,19 € |
1.383,75 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Einsatz:
Genaue Positionierung von Blechteilen in Schweißvorrichtungen
und Handling-Systemen. Nach dem Schweißvorgang werden die
Stifte aus den Aufnahmelöchern gezogen, um das Werkstück problemlos
aus der Vorrichtung zu entnehmen.
Bevorzugte Einsatzberei
Konstruktive Merkmale:
Kompakte modulare Bauweise.
Ein Grundkörper für beide Zylindergrössen.
Geringes Gewicht.
Hohe Positioniergenauigkeit durch eine doppelte
Kolbenstangenführung.
Befestigungsflächen seitlich und stirnseitig.
Hublänge 20, 40 oder 60 mm.
Bestell-Nummernschlüssel für 86D40-1/86D60-1 Stiftzyiehzylinder Erläuterung:
Auswahl_1 = Grundmodell
Auswahl_2 = Handhebel
Auswahl_3 = Kolbenstange
Auswahl_4 = Sensor*
Auswahl_5 = Zubehör
Auswahl_6 = Hub
Auf Anfrage:
Auswahl_7 = K = Keramikbechichtet Kolbenstange
*Sensoren können vom Kunden auf der gegenüberliegenden Seite montiert werden.
Eigenschaften
| Schubkraft bei 5 bar in N : | 1500 |
| Rückzugskraft bei 5 bar in N : | 1100 |
| Modell : | 86D60-104C800A |
| Auswahl_1 : | 86D60 - 60mm Zylinder (G1/4-Anschluss) |
| Auswahl_2 : | 1 - Ohne Handhebel |
| Auswahl_3 : | 04 - NAAMS Standard |
| Auswahl_4 : | C8 - mit 90° M12x1 Drehanschluss (86D60-100C8) |
| Auswahl_5 : | 00 - Ohne Zubehör |
| Auswahl_6 : | A – 40 mm Hub (86D40-1000000A) |
| Auswahl_7 : | Standard - Ohne Beschichtung |
Artikelvarianten
| Variante | Auswahl_1 | Auswahl_2 | Auswahl_3 | Auswahl_4 | Auswahl_5 | Auswahl_6 | Auswahl_7 | Preis |
|---|---|---|---|---|---|---|---|---|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | C8 - mit 90° M12x1 Drehanschluss (86D60-100C8) | 00 - Ohne Zubehör | A � 40 mm Hub (86D40-1000000A) | Standard - Ohne Beschichtung |
ab 1.176,19 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | C8 - mit 90° M12x1 Drehanschluss (86D60-100C8) | 00 - Ohne Zubehör | B � 20 mm Hub (86D40-1000000B) | Standard - Ohne Beschichtung |
ab 1.176,19 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | C8 - mit 90° M12x1 Drehanschluss (86D60-100C8) | 00 - Ohne Zubehör | C � 60 mm Hub (86D0-1000000C) | Standard - Ohne Beschichtung |
ab 1.176,19 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | D8 - mit 90° M12x1 Drehanschluss (86D60-100D8) | 00 - Ohne Zubehör | A � 40 mm Hub (86D40-1000000A) | Standard - Ohne Beschichtung |
ab 1.176,19 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | C8 - mit 90° M12x1 Drehanschluss (86D60-100C8) | 00 - Ohne Zubehör | A � 40 mm Hub (86D40-1000000A) | K - Keramikbechichtete Kolbenstange |
ab 1.388,71 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | C8 - mit 90° M12x1 Drehanschluss (86D60-100C8) | 00 - Ohne Zubehör | B � 20 mm Hub (86D40-1000000B) | K - Keramikbechichtete Kolbenstange |
ab 1.514,97 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | C8 - mit 90° M12x1 Drehanschluss (86D60-100C8) | 00 - Ohne Zubehör | C � 60 mm Hub (86D0-1000000C) | K - Keramikbechichtete Kolbenstange |
ab 1.388,71 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | D8 - mit 90° M12x1 Drehanschluss (86D60-100D8) | 00 - Ohne Zubehör | A � 40 mm Hub (86D40-1000000A) | Standard - Ohne Beschichtung |
ab 1.388,71 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | D8 - mit 90° M12x1 Drehanschluss (86D60-100D8) | 00 - Ohne Zubehör | B � 20 mm Hub (86D40-1000000B) | Standard - Ohne Beschichtung |
ab 1.176,19 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | D8 - mit 90° M12x1 Drehanschluss (86D60-100D8) | 00 - Ohne Zubehör | B � 20 mm Hub (86D40-1000000B) | K - Keramikbechichtete Kolbenstange |
ab 1.388,71 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | D8 - mit 90° M12x1 Drehanschluss (86D60-100D8) | 00 - Ohne Zubehör | C � 60 mm Hub (86D0-1000000C) | Standard - Ohne Beschichtung |
ab 1.176,19 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | D8 - mit 90° M12x1 Drehanschluss (86D60-100D8) | 00 - Ohne Zubehör | C � 60 mm Hub (86D0-1000000C) | K - Keramikbechichtete Kolbenstange |
ab 1.388,71 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | L6 � Abdeckplatte (86D0-100L6) | 00 - Ohne Zubehör | A � 40 mm Hub (86D40-1000000A) | Standard - Ohne Beschichtung |
ab 1.368,47 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | L6 � Abdeckplatte (86D0-100L6) | 00 - Ohne Zubehör | B � 20 mm Hub (86D40-1000000B) | Standard - Ohne Beschichtung |
ab 1.086,35 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | L6 � Abdeckplatte (86D0-100L6) | 00 - Ohne Zubehör | C � 60 mm Hub (86D0-1000000C) | Standard - Ohne Beschichtung |
ab 1.128,89 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | 1 - Ohne Handhebel | A4 - NAAMS Standard 180°gedreht | C8 - mit 90° M12x1 Drehanschluss (86D60-100C8) | 00 - Ohne Zubehör | A � 40 mm Hub (86D40-1000000A) | K - Keramikbechichtete Kolbenstange |
ab 1.388,61 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | H1 - Mit Handhebel | 04 - NAAMS Standard | C8 - mit 90° M12x1 Drehanschluss (86D60-100C8) | 00 - Ohne Zubehör | C � 60 mm Hub (86D0-1000000C) | Standard - Ohne Beschichtung |
ab 1.661,74 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | H1 - Mit Handhebel | A4 - NAAMS Standard 180°gedreht | C8 - mit 90° M12x1 Drehanschluss (86D60-100C8) | 00 - Ohne Zubehör | C � 60 mm Hub (86D0-1000000C) | Standard - Ohne Beschichtung |
ab 1.661,74 €
|
|
| 86D60 - 60mm Zylinder (G1/4-Anschluss) | H1 - Mit Handhebel | A4 - NAAMS Standard 180°gedreht | C8 - mit 90° M12x1 Drehanschluss (86D60-100C8) | 01 - Sperrvorrichtung | C � 60 mm Hub (86D0-1000000C) | Standard - Ohne Beschichtung |
ab 1.561,83 €
|
|
| 86D40 - 40mm Zylinder (G1/8-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | C8 - mit 90° M12x1 Drehanschluss (86D40-100C8) | 00 - Ohne Zubehör | A � 40 mm Hub (86D40-1000000A) | Standard - Ohne Beschichtung |
ab 1.162,06 €
|
|
| 86D40 - 40mm Zylinder (G1/8-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | C8 - mit 90° M12x1 Drehanschluss (86D40-100C8) | 00 - Ohne Zubehör | A � 40 mm Hub (86D40-1000000A) | K - Keramikbechichtete Kolbenstange |
ab 1.800,10 €
|
|
| 86D40 - 40mm Zylinder (G1/8-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | C8 - mit 90° M12x1 Drehanschluss (86D40-100C8) | 00 - Ohne Zubehör | B � 20 mm Hub (86D40-1000000B) | Standard - Ohne Beschichtung |
ab 1.162,06 €
|
|
| 86D40 - 40mm Zylinder (G1/8-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | C8 - mit 90° M12x1 Drehanschluss (86D40-100C8) | 00 - Ohne Zubehör | B � 20 mm Hub (86D40-1000000B) | K - Keramikbechichtete Kolbenstange |
ab 1.441,23 €
|
|
| 86D40 - 40mm Zylinder (G1/8-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | D8 - mit 90° M12x1 Drehanschluss (86D40-100D8) | 00 - Ohne Zubehör | A � 40 mm Hub (86D40-1000000A) | Standard - Ohne Beschichtung |
ab 1.220,16 €
|
|
| 86D40 - 40mm Zylinder (G1/8-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | D8 - mit 90° M12x1 Drehanschluss (86D40-100D8) | 00 - Ohne Zubehör | A � 40 mm Hub (86D40-1000000A) | K - Keramikbechichtete Kolbenstange |
ab 1.484,45 €
|
|
| 86D40 - 40mm Zylinder (G1/8-Anschluss) | 1 - Ohne Handhebel | 04 - NAAMS Standard | D8 - mit 90° M12x1 Drehanschluss (86D40-100D8) | 00 - Ohne Zubehör | B � 20 mm Hub (86D40-1000000B) | Standard - Ohne Beschichtung |
ab 1.162,06 €
|
|
| 86D40 - 40mm Zylinder (G1/8-Anschluss) | 1 - Ohne Handhebel | 11 - Doppelbolzenmontage (nur 86D40-1) | C8 - mit 90° M12x1 Drehanschluss (86D40-100C8) | 00 - Ohne Zubehör | A � 40 mm Hub (86D40-1000000A) | Standard - Ohne Beschichtung |
ab 1.435,47 €
|
|
| 86D40 - 40mm Zylinder (G1/8-Anschluss) | 1 - Ohne Handhebel | 11 - Doppelbolzenmontage (nur 86D40-1) | C8 - mit 90° M12x1 Drehanschluss (86D40-100C8) | 00 - Ohne Zubehör | A � 40 mm Hub (86D40-1000000A) | K - Keramikbechichtete Kolbenstange |
ab 1.632,92 €
|
|
| 86D40 - 40mm Zylinder (G1/8-Anschluss) | 1 - Ohne Handhebel | 11 - Doppelbolzenmontage (nur 86D40-1) | C8 - mit 90° M12x1 Drehanschluss (86D40-100C8) | 00 - Ohne Zubehör | B � 20 mm Hub (86D40-1000000B) | Standard - Ohne Beschichtung |
ab 1.241,03 €
|
|
| 86D40 - 40mm Zylinder (G1/8-Anschluss) | 1 - Ohne Handhebel | A4 - NAAMS Standard 180°gedreht | D8 - mit 90° M12x1 Drehanschluss (86D40-100D8) | 00 - Ohne Zubehör | A � 40 mm Hub (86D40-1000000A) | Standard - Ohne Beschichtung |
ab 1.220,16 €
|
