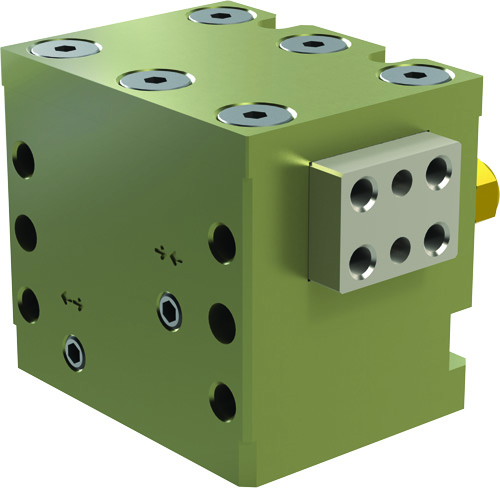

DESTACO DPDS - kompakte, robuste Parallelgreifer für enge Platzverhältnisse
Artikelnummer: 10230657
Hersteller: DESTACO
Herstellerartikelnummer: DPDS-047M-013
Artikel ist in 4 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Parallelgreifer-DPDS DIRECTCONNECT™ Modulare Bauweise Greifkraft 62N - 445N
DIRECTCONNECT Backen Kurzhub Parallelgreifer, ausgestattet mit unterschiedlichen Backenausführung, Montage- und Luftanschlußmöglichkeiten.Jeder Greifer ist in 3 Hubvaranten erhältlich. Korrosionsbeständige oder Reinraum Ausführung optional erhältlich
• Mehrere Befestigungspositionen
DIRECTCONNECT™-Befestigung über Gewinde und Passstifte an der Oberseite und Rückseite des Gehäuses
• Durchgangsbohrungen im Gehäuse
Durchgangs-Befestigungsbohrungen im Gehäuse von der Vorder- zur Rückseite
• Mehrere Luftanschlusspositionen
Luftanschlüsse mit Gewinde auf der Vorder-, Ober- und Rückseite serien- mäßig
• Vakuum-/Luftanschluss an der Vorderseite
Ein negativer Druck wird als Vakuuman- schluss für Reinraumanwendungen eingesetzt. Durch positiven Druck am Luftanschluss wird das Eindringen von Verunreinigungen beim Einsatz unter er- schwerten Bedingungen verhindert. Der Anschluss kann auch zur Schmierung verwendet werden.
• Verteiler-Luftanschluss
Die Luftanschlüsse auf der Ober- und Rückseite können als O-Ring-abge- dichteter Verteiler verwendet werden.
• Sensoren,
über gesamten Hub einstellbare Magnet- feldsensoren
• Verschiedene Hublängen
Alle Greifergrößen sind in drei unter- schiedlichen Hublängen erhältlich
• Mehrere Greiferbacken- ausführungen
Alle Greifergrößen haben standardmäßig Greiferbacken mit Montagelochbildern zur stirnseitigen und optional zur boden- seitigen Befestigung der Finger
• Längere Fingerausführungen
Durch die hohe Steifigkeit und die Führung der Greiferbacken über die gesamte Gehäuselänge werden größere Fingerlängen ermöglicht.
Robohand Greifer, Schwenkeinheiten und Linear-Einheiten
Eigenschaften
| Dichtung : | - |
| Zylinder Ø (mm) : | 11,9 |
| Gewicht [kg] : | 0,04 |
| Druckbereich (bar) : | 1,5-7 |
| Standard Temperaturbereich : | -35° bis 80°C |
| Viton Temperaturbereich : | -30° bis 150°C |
| Absolute Genauigkeit (±mm) : | 0,05 |
| Wiederholgenauigkeit (±mm) : | 0,03 |
| Max. Fingerlänge (mm) : | 64 |
| Schutzklasse : | IP54 |
| Produkt Typen : | Parallelgreifer |
| Direct Connect : | Ja |
| Hub (mm) : | 3,2 |
| Zölliges oder metrisches Produkt : | Metrisches |
| Reaktionszeit (Sek) : | 0.13 |
| Konfiguration : | Metrische Ausführung |
| Backen Betrieb : | synchronisiert |
| Backenbefestigung -B Option / Standard : | Endbackenbefestigung Standard |
| Hardware -S Option / -CR Option : | optional |
| Greifkraft (N) : | 62 |
| Federunterstützung : | Nein |
Artikelvarianten
| Variante | Gewicht [kg] | Max. Fingerlänge (mm) | Hub (mm) | Greifkraft (N) | Preis |
|---|---|---|---|---|---|
| 0,04 | 64 | 3,2 | 62 |
auf Anfrage
|
|
| 0,07 | 76 | 4,8 | 98 |
auf Anfrage
|
|
| 0,23 | 89 | 6,4 | 222 |
auf Anfrage
|
|
| 0,46 | 102 | 9,5 | 445 |
auf Anfrage
|
