DESTACO RR-Schwenkeinheit mittlere Werkstücke Max. Last: 3,6kg - 6,8kg
Artikelnummer: 10230778
Hersteller: DESTACO
Herstellerartikelnummer: RR-36M-45
Artikel ist in 10 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 980,00 € |
| 3 | 942,76 € |
| 5 | 931,00 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

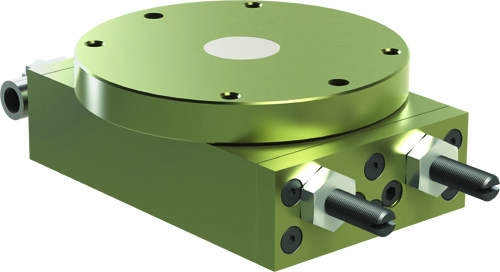

Schwenkeinheit mit Aufnahmeplatte für mittelgroße Werkstücke
Diese Schwenkeinheiten für mittlere Belastungen sind für Gewichtsbelastungen bis 6.8Kg ausgelegt.
Schwenkwinkel von 45, 90, 135 or 180 Grad sind serienmäßig verfügbar Optional sind Mittenstop und Luftdurchführung erhältlich.
• Geringer Platzbedarf
Die „ultraflache“ Bauweise und Lager unterhalb der Aufnahme- platte ergeben ein extrem
kom- pakte Einheit für kleinräumige Anwendungen. Werkzeuge und andere Komponenten
können direkt an der Aufnahmeplatte befestigt werden.
Zusätzliche Befestigungselemente sind nicht erforderlich.
• Präzise Bewegung
Die spielfreie Bewegung der vor- gespannten Kugellager und die mit Passstiften ausgeführte Positionie- rung erhöhen die Präzision und Wiederholgenauigkeit dieser Schwenkeinheit.
• Integrierte Luftdurchführungen
Zur Vermeidung verdrehter Luft- leitungen.
Bestellbeispiel: LE70000 RR-36M-45 (Metrische Ausführung, Schwenkwinkel von 45°)
Eigenschaften
| Dichtung : | - |
| Zylinder Ø (mm) : | 25,4 |
| Modell : | RR-36M-45 |
| Gewicht [kg] : | 1,54 |
| Druckbereich (bar) : | 2,7 - 7 |
| Luftverbrauch (cm³) : | 34 |
| Standard Temperaturbereich : | -35° bis 80°C |
| Viton Temperaturbereich : | -30° bis 150°C |
| Produkt Typen : | Schwenkeinheit |
| Schließ-/ Öffnungszeit (Sek) : | 0.35 |
| Konfiguration : | Metrische Ausführung |
| Max. Drehmoment bei 100psi/7bar (Nm) : | 7,4 |
| Max. Werstückgewicht (kg) : | 4 |
| Temperaturbereich mit Stoßdämpfern : | 0° bis 65°C |
| Wiederholgenauigkeit : | ±0,02° |
| Massenträgheitsmoment bei max. Werkstückgewicht mit Stoßdämpfer (Nm-sec²) : | 0,0047 |
| Max. Drehmoment bei halben Hub (in-lbs) : | 66 |
| Max. Drehmoment bei ganzem Hub (in-lbs) : | 32 |
| Max. Drehung (Grad) : | 180 |
| Funktionsnachlauf (Grad) : | 4° |
| Reinraum : | 100 |
| Schwenkwinkel : | 45° |
| Schlauchlose Luftdurchführung Option -M : | optional |
| Optionaler Anschlag für Mittelstellung Option -S : | optional |
Artikelvarianten
| Variante | Modell | Konfiguration | Preis |
|---|---|---|---|
| RR-36M-45 | Metrische Ausführung |
ab 931,00 €
|
|
| RR-36M-90 | Metrische Ausführung |
ab 931,00 €
|
|
| RR-36M-180 | Metrische Ausführung |
ab 931,00 €
|
|
| RR-46M-180 | Metrische Ausführung |
ab 1.092,50 €
|
|
| RR-46M-180-S-M | Metrische Ausführung |
ab 1.757,50 €
|
|
| RR-46M-180-V | Metrische Ausführung |
ab 1.121,00 €
|
|
| RR-36-45 | INCH - Zöllige Ausführung |
auf Anfrage
|
|
| RR-36-90 | INCH - Zöllige Ausführung |
auf Anfrage
|
|
| RR-36-180 | INCH - Zöllige Ausführung |
auf Anfrage
|
|
| RR-36M-180-M | Metrische Ausführung |
ab 1.121,00 €
|
