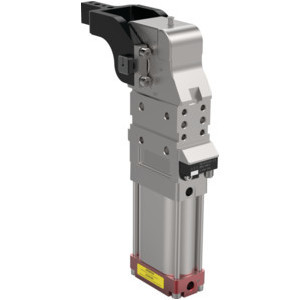

DESTACO TCC-2E Serie Kraftspanner mit Toleranzausgleich

Artikelnummer: 10249110
Hersteller: DESTACO
Herstellerartikelnummer: TCC-2B03004000

Artikel ist in 16 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

auf Anfrage

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

Die TCC-Serie Kraftspanner mit Toleranzausgleich und Spannarmbewegung sorgt mit ihrer Toleranzkompensation und den verschiedenen erhältlichen Größen für mehr Flexibilität. Über eine Armbewegung von 3 Grad Schwenkwinkel wird die hohe Spannkraft erreicht, ohne Abstimmplatten zu verwenden. Dadurch das eine Positionierung und Fixierung in manuellen und automatisierten Vorrichtungen möglich ist, eignet sich die Serie insbesondere für vielfältige Anwendungen beim Schweißen. Die Destaco TCC-Serie ist in den Größen 40 Millimeter,50 Millimeter und 63 Millimeter erhältlich.

Produkt-Highlights/Optionen:
• In der Anwendung einstellbarer Öffnungswinkel
• Geschlossene Aluminium Grundkörper
• U-Spannarme und seitliche Spannarme optional erhältlich
• Optionaler Handhebel (nur 82m-3E)
• Die B-Version hat die gleiche vordere Befestigungsfläche wie die Grösse 50 und 63

- Form E: standard Befestigung
- Form B: vordere Befestigung
- Form N: NAAMS seiten Befestigung nur für Größe 63
- 03: U-Spannarme
- 23: seitliche Spannarme
- 00: ohne Handhebel
- 63: Zylindergröße
- L8: Sensor, PNP mit in-line Stecker

Bestellhinweis:

TCC-2E230063L8

Eigenschaften

2.Haltemoment max. Nm : 380
3.Max. Spannmoment bei 5 bar Nm : 120
4.Zylinder Ø mm : 40
8.Spannarm : U mittig
2. Standardöffnungswinkel : 5-135°
Anschluss G : 1/8
Handhebel : nein
Modell : standard
Sensor : kein


Artikelvarianten

Variante 4.Zylinder Ø mm Anschluss G Modell Preis
40 1/8 standard
auf Anfrage
40 1/8 standard
auf Anfrage
50 1/4 standard
auf Anfrage
63 1/4 standard
auf Anfrage
63 - standard
auf Anfrage
40 1/8 standard
auf Anfrage
40 1/8 standard
auf Anfrage
50 1/4 standard
auf Anfrage
63 1/4 standard
auf Anfrage
40 1/8 Rückschlagventil
auf Anfrage
40 1/8 Rückschlagventil
auf Anfrage
50 1/4 Rückschlagventil
auf Anfrage
63 1/4 Rückschlagventil
auf Anfrage
40 1/8 Rückschlagventil
auf Anfrage
50 1/4 Rückschlagventil
auf Anfrage
63 1/4 Rückschlagventil
auf Anfrage

Dazu passende Produkte

  Artikelnr. Bezeichnung Preis

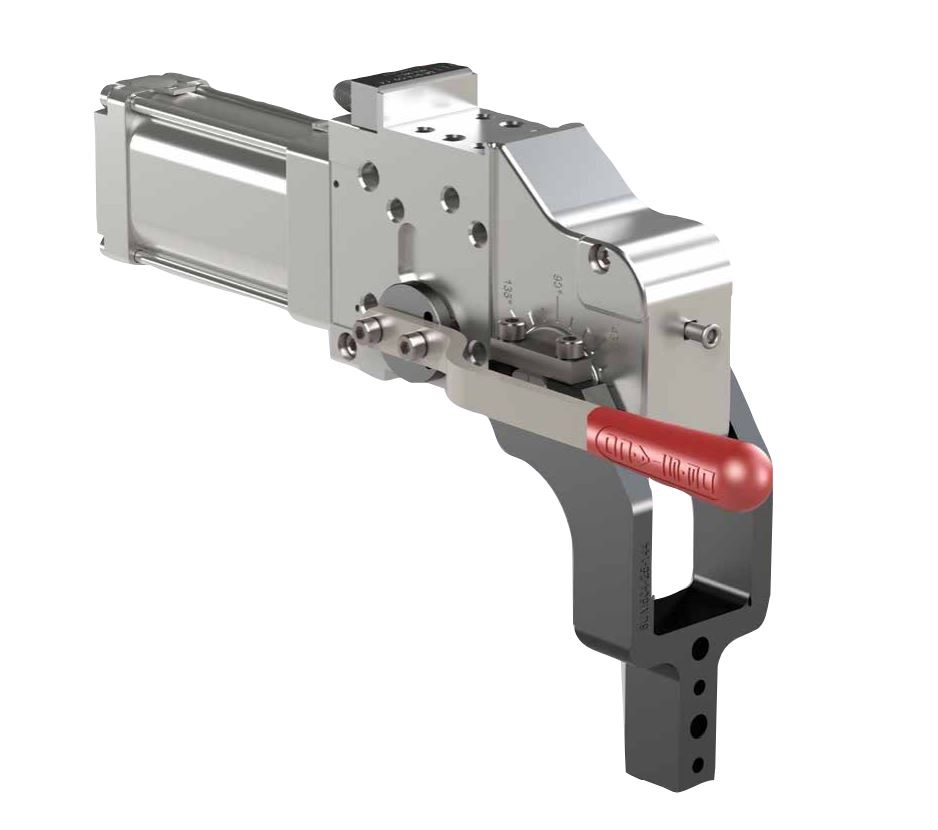

DESTACO 82M-3E Geschlossene Kraftspanner
