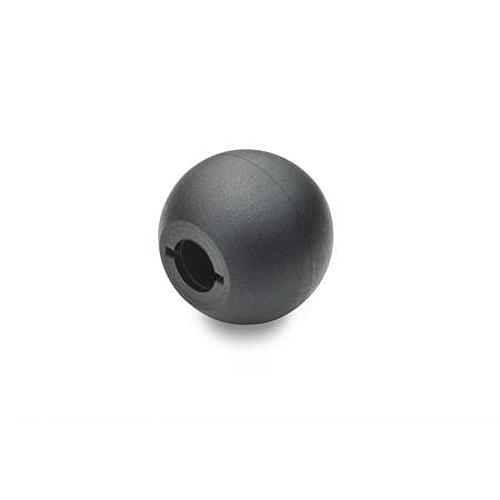

DIN 319 Kugelknöpfe, Montage durch Aufschlagen
Artikelnummer: 10173141
Hersteller: Ganter
Herstellerartikelnummer: 319-KT-32-B8-M
Artikel ist in 25 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 0,78 € |
| 538 | 0,70 € |
| 753 | 0,62 € |
| 968 | 0,55 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Bei Verwendung von Kugelknöpfen DIN 319 Form L und M erübrigt sich das Gewinde am Schaft.
Sie werden durch leichte Schläge mit einem Schonhammer aufgetrieben, das Schaftende soll leicht gerundet oder gefast (30°) sein.
Vor der Montage der Kugelknöpe Form L ist die Klemmhülse in die Bohrung einzulegen. Weiter ist zu beachten, dass der Knopf beim Aufschlagen senkrecht aufgesetzt bzw. achsparallel aufgetrieben wird. Ansonsten besteht die Gefahr, dass der Kugelknopf zerbricht.
Kugelknöpfe Form M mit kegeliger Bohrung stellen eine sehr preisgünstige Ausführung dar.
Ausführung:
• Form L- KU (Kunststoff) Duroplast (PF): schwarz, glänzend,Klemmhülse aus Federstahl
• Form M - KT (Kunststoff) Thermoplast (Polyamid PA): schlagfest, schwarz, matt

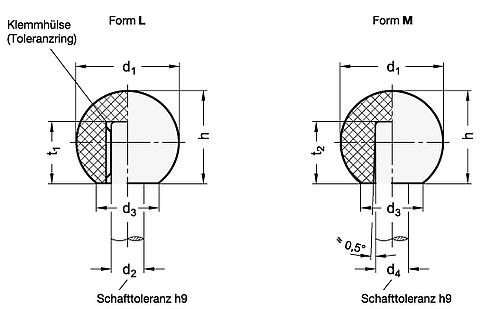

Form:
L - mit Klemmhülse
M -mit kegeliger Bohrung
Auf Anfrage:
• rote Ausführung
Eigenschaften
| Form : | M |
| Werkstoff : | KT |
| Griffdurchmesser (d1) : | 32 |
| Werkstoff / Belag : | KT |
| Bohrungsdurchmesser (d2) : | B 8 |
| Bohrungsdurchmesser (d4) : | B 8 |
Artikelvarianten
| Variante | Form | Werkstoff | Griffdurchmesser (d1) | Bohrungsdurchmesser (d2) | Preis |
|---|---|---|---|---|---|
| M | KT | 25 | B 8 |
ab 0,36 €
|
|
| L | KU | 25 | B 6 |
ab 1,27 €
|
|
| L | KU | 25 | B 8 |
ab 1,20 €
|
|
| L | KU | 25 | B 10 |
ab 1,23 €
|
|
| M | KT | 32 | B 8 |
ab 0,55 €
|
|
| M | KT | 32 | B 10 |
ab 0,48 €
|
|
| L | KU | 32 | B 8 |
ab 1,33 €
|
|
| L | KU | 32 | B 10 |
ab 1,36 €
|
|
| L | KU | 32 | B 12 |
ab 1,30 €
|
|
| M | KT | 25 | B 6 |
ab 0,36 €
|
|
| M | KT | 40 | B 10 |
ab 0,68 €
|
|
| M | KT | 20 | - |
ab 0,41 €
|
|
| M | KT | 40 | B 12 |
ab 0,68 €
|
|
| L | KU | 40 | B 10 |
ab 1,61 €
|
|
| L | KU | 40 | B 12 |
ab 1,54 €
|
|
| L | KU | 16 | B 4 |
ab 1,13 €
|
|
| L | KU | 50 | B 12 |
ab 2,14 €
|
|
| L | KU | 50 | B 16 |
ab 2,23 €
|
|
| L | KU | 20 | B 5 |
ab 1,19 €
|
|
| M | KT | 20 | B 5 |
ab 0,41 €
|
|
| M | KT | 16 | B 4 |
ab 0,29 €
|
|
| L | KU | 40 | B 16 |
ab 2,19 €
|
|
| M | KU | 50 | B 16 |
auf Anfrage
|
|
| M, mit kegeliger Bohrung | - | - | - |
ab 0,29 €
|
