DIN 6321 Aufnahme /Auflagebolzen
Artikelnummer: 10190521
Hersteller: Ganter
Herstellerartikelnummer: 6321-6-7-B
Artikel ist in 32 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
Staffelpreise | |
---|---|
ab Menge | Preis |
1 | 7,47 € |
57 | 6,72 € |
79 | 5,98 € |
102 | 5,50 € |
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

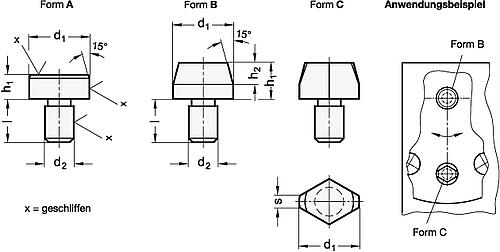

Aufnahmebolzen DIN 6321 werden zum Positionieren in Bohrungen eingesetzt. Dabei hilft die abgeflachte Ausführung (Form C) beim Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen. Eine weitere Anwendung dieser Ausführung ist das Fixieren von zu positionierenden Teilen in nur eine Richtung.
Im übrigen können die Formen A und B auch als Auflage, also Anschlag oder als Fuß verwendet werden.
Form A: Auflagebolzen, DIN 6321
Form B: Aufnahmebolzen, zylindrisch, DIN 6321

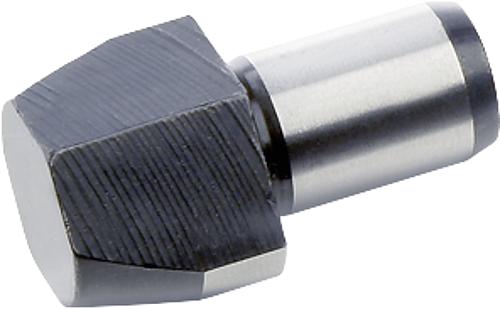

Form C: Aufnahmebolzen, abgeflacht, DIN 6321
Werkstoff: Werkzeugstahl, gehärtet, geschliffen;
Auflagefläche bei Form A ohne Zentrum
Eigenschaften
Durchmesser (d1) : | 6 |
Höhe (h1) : | 7 |
Bolzenform (Form) : | B |
Artikelvarianten
Variante | Durchmesser (d1) | Höhe (h1) | Bolzenform (Form) | Preis |
---|---|---|---|---|
6 | 7 | B |
ab 5,50 €
|
|
6 | 7 | C |
ab 6,28 €
|
|
6 | 12 | B |
ab 5,57 €
|
|
6 | 12 | C |
ab 6,48 €
|
|
8 | 10 | B |
ab 5,65 €
|
|
8 | 10 | C |
ab 6,85 €
|
|
8 | 16 | B |
ab 5,86 €
|
|
8 | 16 | C |
ab 7,00 €
|
|
10 | 6 | A |
ab 4,12 €
|
|
10 | 10 | B |
ab 5,94 €
|
|
10 | 10 | C |
ab 7,89 €
|
|
10 | 18 | B |
ab 6,02 €
|
|
10 | 18 | C |
ab 8,13 €
|
|
12 | 10 | B |
ab 6,34 €
|
|
6 | 5 | A |
ab 3,63 €
|
|
12 | 10 | C |
ab 7,74 €
|
|
25 | 25 | C |
ab 16,66 €
|
|
12 | 18 | B |
ab 6,54 €
|
|
12 | 18 | C |
ab 8,99 €
|
|
16 | 8 | A |
ab 5,31 €
|
|
16 | 13 | B |
ab 7,56 €
|
|
16 | 13 | C |
ab 9,54 €
|
|
16 | 22 | B |
ab 7,66 €
|
|
16 | 22 | C |
ab 11,68 €
|
|
20 | 15 | B |
ab 9,54 €
|
|
20 | 15 | C |
ab 13,70 €
|
|
20 | 25 | B |
ab 9,95 €
|
|
20 | 25 | C |
ab 14,24 €
|
|
25 | 10 | A |
ab 8,17 €
|
|
25 | 15 | B |
ab 10,93 €
|
|
25 | 15 | C |
ab 14,11 €
|
|
25 | 25 | B |
ab 11,79 €
|
