DIN 6321 Aufnahmebolzen kurz Form C
Artikelnummer: 10070938
Hersteller: Kipp
Herstellerartikelnummer: K0293.406
Artikel ist in 7 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 6,92 € |
| 100 | 6,71 € |
| 250 | 6,57 € |
| 500 | 6,23 € |
| 1000 | 5,88 € |
6,92 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Auflagefläche ohne Zentrierung.
Mit der abgeflachten Form C können Toleranzen im Abstandsmaß von Bohrungen überbrückt oder das zu positionierende Teil nur in eine Richtung festgelegt werden.
Werkstoff:
Werkzeugstahl.
Ausführung:
gehärtet und geschliffen.
Ähnliche Bolzen siehe K0352, K0353, K0354 und K0355.

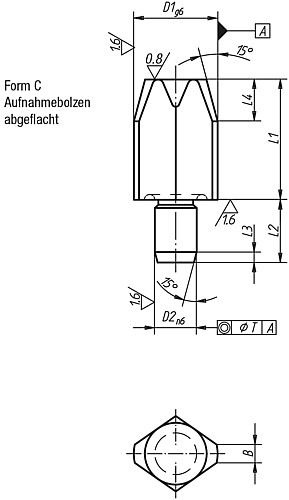

Eigenschaften
| Ausführung : | kurz |
| Form : | C |
| B : | 1 |
| T : | 0,02 |
| D2 : | 4 |
| L1 : | 7 |
| D1 : | 6 |
| L2 : | 6 |
| Gewicht ca. g : | 2 |
| L3 : | 1,2 |
| L4 : | 4 |
Artikelvarianten
| Variante | Ausführung | Form | B | T | D2 | L1 | D1 | L2 | Gewicht ca. g | L3 | L4 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kurz | C | 1 | 0,02 | 4 | 7 | 6 | 6 | 2 | 1,2 | 4 |
ab 5,88 €
|
|
| kurz | C | 1,6 | 0,02 | 6 | 10 | 8 | 9 | 6 | 1,6 | 6 |
ab 6,40 €
|
|
| kurz | C | 2,5 | 0,02 | 6 | 10 | 10 | 9 | 7 | 1,6 | 6 |
ab 7,58 €
|
|
| kurz | C | 2,5 | 0,02 | 6 | 10 | 12 | 9 | 8 | 1,6 | 6 |
ab 7,35 €
|
|
| kurz | C | 3,5 | 0,04 | 8 | 13 | 16 | 12 | 21 | 2 | 8 |
ab 8,96 €
|
|
| kurz | C | 5 | 0,04 | 12 | 15 | 20 | 18 | 46 | 2,5 | 9 |
ab 13,03 €
|
|
| kurz | C | 5 | 0,04 | 12 | 15 | 25 | 18 | 66 | 2,5 | 9 |
ab 13,35 €
|
