DIN 6322 Feste Nutensteine
Artikelnummer: 10228002
Hersteller: LE70005-Leschhorn
Herstellerartikelnummer: 07113.28
Artikel ist in 10 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
| Staffelpreise | |
|---|---|
| ab Menge | Preis |
| 1 | 38,02 € |
| 4 | 37,10 € |
| 8 | 35,07 € |
| 12 | 27,95 € |
38,02 €
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Feste Nutensteine (früher DIN 6322A Entw. 1957) werden zum Ausrichten von Vorrichtungen und Spannzeugen paarweise in die genormte, 20 mm breite Richtnute nach DIN 650 von Schraubstöcken oder Vorrichtungen eingeschraubt. Durch Wechseln der Nutensteine kann auf Maschinen mit verschiedenen Nutenbreiten gearbeitet werden.
C15 einsatzgehärtet und geschliffen.

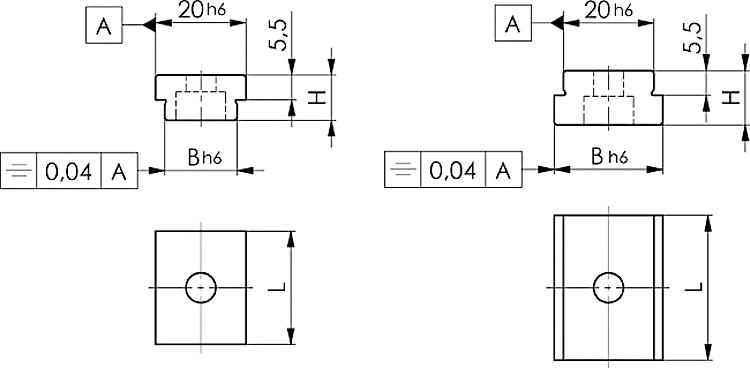

Eigenschaften
| H : | 12 |
| L : | 32 |
| Zyl. Schraube DIN84 od. ISO4762 : | M6x16 |
| Nennmaß der Nut bei Maschine B : | 28 |
| Nennmaß der Nut bei Vorrichtung : | 20 |
Artikelvarianten
| Variante | Nennmaß der Nut bei Maschine B | Nennmaß der Nut bei Vorrichtung | Preis |
|---|---|---|---|
| 28 | 20 |
ab 27,95 €
|
|
| 24 | 20 |
ab 26,65 €
|
|
| 22 | 20 |
ab 23,40 €
|
|
| 36 | 20 |
ab 30,95 €
|
|
| 18 | 20 |
ab 18,95 €
|
|
| 10 | 20 |
ab 22,20 €
|
|
| 16 | 20 |
ab 18,95 €
|
|
| 14 | 20 |
ab 18,95 €
|
|
| 12 | 20 |
ab 20,50 €
|
|
| 20 | 20 |
auf Anfrage
|
