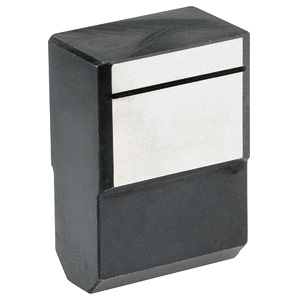

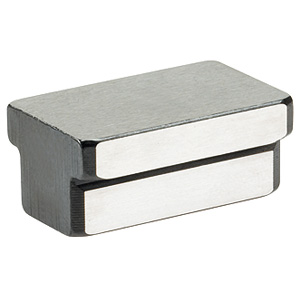

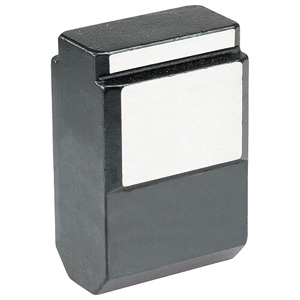

DIN 6323 Lose Nutensteine
Artikelnummer: 10206798
Hersteller: Halder
Herstellerartikelnummer: 23120.0010
Artikel ist in 10 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

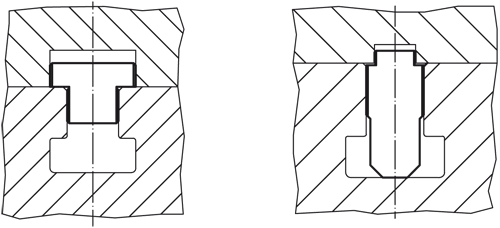

Zum Ausrichten von Vorrichtungen und Spannzeugen auf Maschinentischen mit T-Nuten nach DIN 650. Gegenüber den angeschraubten, überstehenden, festen und flachen Nutensteinen haben sie den Vorteil, dass die Maschinentische nicht beschädigt werden können, da sie erst nach dem groben Ausrichten seitlich eingeschoben werden.

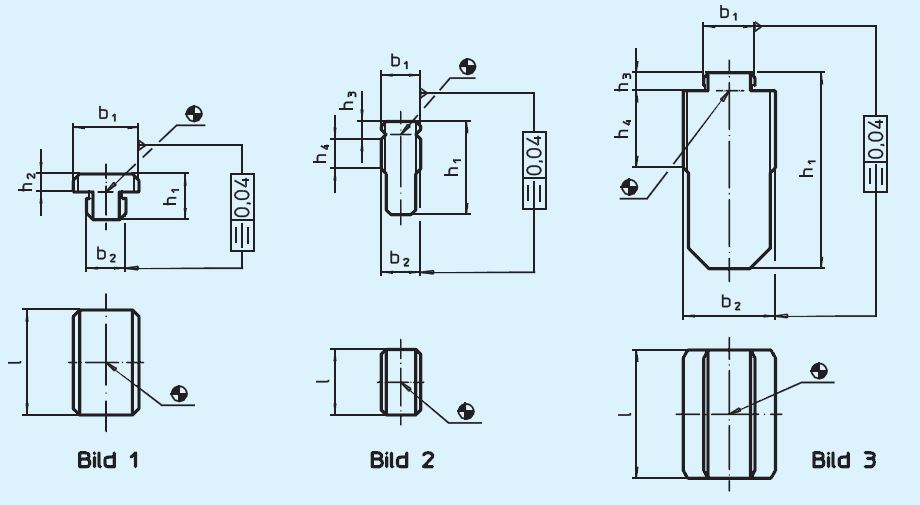

Form A: b1 > b2
Form B: b1 = b2
Form C: b1 < b2
Werkstoff: Stahl, einsatzgehärtet brüniert, geschliffen
Eigenschaften
| Form : | A |
| .l : | 20 |
| .h1 : | 12,0 |
| .h2 : | 3,6 |
| .h3 : | - |
| .h4 : | - |
| Gewicht (g) : | 20 |
| Nutenmaß Vorrichtung b1 h6 : | 12 |
| Nutenmaß Maschine b2 h6 : | 10 |
Artikelvarianten
| Variante | Form | Nutenmaß Vorrichtung b1 h6 | Nutenmaß Maschine b2 h6 | Preis |
|---|---|---|---|---|
| A | 12 | 10 |
23,10 €
|
|
| B | 12 | 12 |
18,20 €
|
|
| A | 20 | 12 |
26,81 €
|
|
| A | 20 | 14 |
26,81 €
|
|
| A | 20 | 16 |
26,81 €
|
|
| A | 20 | 18 |
26,81 €
|
|
| B | 20 | 20 |
25,69 €
|
|
| C | 20 | 22 |
42,08 €
|
|
| C | 20 | 28 |
50,14 €
|
|
| C | 20 | 36 |
72,81 €
|
