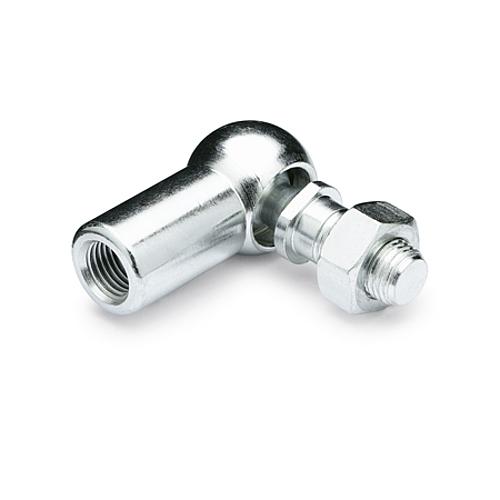

DIN 71802 Winkelgelenke mit Gewindezapfen

Artikelnummer: 10194145
Hersteller: Ganter
Herstellerartikelnummer: 71802-8-M5-C

Artikel ist in 34 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Staffelpreise
ab Menge Preis
1 1,46 €
257 1,31 €
359 1,17 €
462 1,02 €
1,46 €

zzgl. Mwst. und Versandkosten

Waren- / Anfragekorb

Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.


Beschreibung

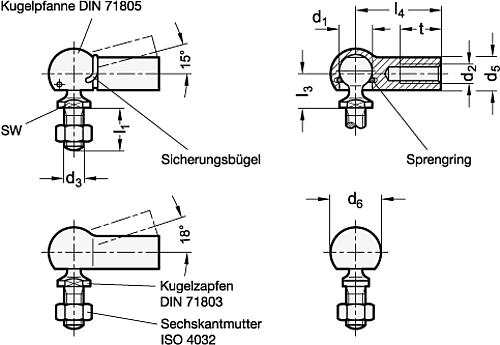

Winkelgelenke DIN 71802 bestehen aus Kugelpfannen DIN 71805 und Kugelzapfen DIN 71803.

Der Schwenkwinkel beträgt bei der Ausführung:
Form: CS, BS) 15° mit Sicherungsbügel
Form C, B) 18° ohne Sicherungsbügel

Bei Montage wird der Kugelzapfen durch den Sprengring gedrückt und durch diesen gehalten. Wenn die Haltekraft (siehe auch Mindestabzugskräfte in der Tabelle) nicht ausreichend ist, kann die Verbindung Kugelpfanne / Kugelzapfen durch den Sicherungsbügel gesichert werden. Dieser ist leicht zu montieren bzw. zu demontieren.

Durch die Verwendung von Dichtkappen GN 710 werden die Winkelgelenke vor Verschmutzung geschützt.

Die Sechskantmutter gehört zum Lieferumfang.

Eigenschaften

Form : C
Gewinde (d2) : M 5
Werkstoff : ST
Bohrung (d1_1) : 8


Artikelvarianten

Variante Form Gewinde (d2) Werkstoff Bohrung (d1_1) Preis
C M 5 ST 8
ab 1,02 €
CS M 6 ST 10
ab 1,21 €
C M 6 ST 10
ab 1,13 €
CS M 8 ST 13
ab 1,67 €
C M 8 ST 13
ab 1,58 €
CS M 10 ST 16
ab 2,56 €
C M 10 ST 16
ab 2,44 €
CS M 12 ST 16
ab 2,97 €
C M 12 ST 16
ab 2,80 €
CS M 14F ST 19
ab 5,76 €
CS M 5 ST 8
ab 1,11 €
C M 14F ST 19
ab 5,43 €
C M 14FL ST 19
ab 5,85 €
CS M 5L ST 8
ab 1,17 €
C M 5L ST 8
ab 1,09 €
CS M 6L ST 10
ab 1,29 €
C M 6L ST 10
ab 1,19 €
CS M 8L ST 13
ab 1,78 €
C M 8L ST 13
ab 1,69 €
CS M 10L ST 16
ab 2,76 €
C M 10L ST 16
ab 2,63 €
CS M 12L ST 16
ab 3,21 €
C M 12L ST 16
ab 3,02 €
CS M 14FL ST 19
ab 6,10 €
