DIN 808 Wellengelenke mit Gleitlager
Artikelnummer: 10193364
Hersteller: LE70006-Leschhorn
Herstellerartikelnummer: 09113-16-V6-34-EG
Artikel ist in 126 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung

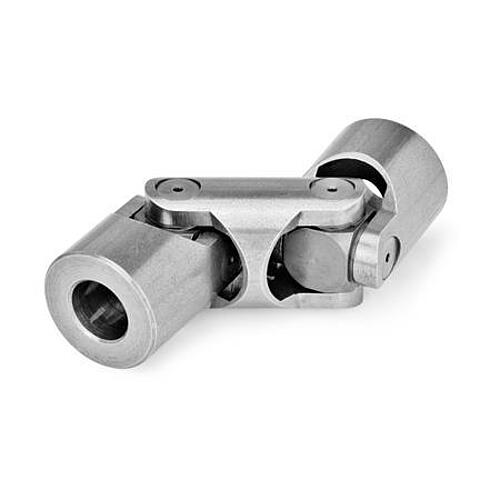

DIN 808 Wellengelenke (Kreuzgelenke) mit Gleitlager eignen sich besonders für die Übertragung von Kräften bei höheren Drehzahlen. Die Drehzalgrenze ist abhängig vom Arbeitswinkel. Der größte Arbeitswinkel beträgt für alle Gelenkarten 45° (Doppelgelenke 90°). Bei Winkeln über 20° (bzw. 40°) sollten jedoch nur sehr niedrige Drehzahlen verwendet werden. Wellengelenke in Normalausführung können bis 2.000 U/min, Gelenke mit Nadellagern bis 4.000 U/min verwendet werden.
Nadelgelagerte Gelenke werden normalerweise nur bei Drehzahlen über 1.000 U/min verwendet. Zur Bestimmung der Gelenkgröße dienen die angegebenen Drehmomentkurven. Die in den Tabellen angegebenen Werte sind bis zu einem Arbeitswinkel von 5° gültig. Bei größeren Winkeln verringern sich die übertragbaren Drehmomente. Den Korrekturfaktor entnehmen Sie bitte den Diagrammen.
Die jeweiligen Bruchmomente finden Sie in den Maßtabellen.
Bei Dauerbetrieb ist für eine auszureichende Schmierung zu sorgen, gegebenenfalls durch eine mit Fett gefüllte Schutzhülle LE70001 808.1.

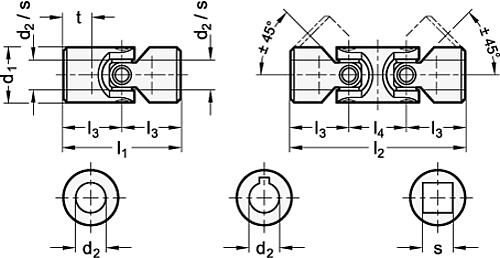

Form B: ohne Nabennut
Form K: mit Nabennut
Form V: mit Vierkant
