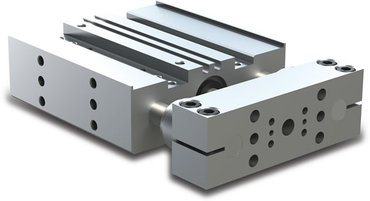

DLT Linearantriebe, Aufbaueinheiten mit integrietem Zylinder
Artikelnummer: 10242121
Hersteller: DESTACO
Herstellerartikelnummer: DLT-06M-B-C-6-V-S
Artikel ist in 7 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
• Mit Hilfe von DIRECTCONNECT Befestigungsrastern können andere Einheiten auf der Vorderseite- Rückseite des Blockgehäuse montiert werden.
• Die Werkzeugmontageplatte besitzt Durchgangsbohrungen zur Befestigung anderer Einhieten. Zur präzisen Montage besitzen alle Montageflächen Passbohrungen.
• Mit Hilfe des optionalen Befestigungsflansches kann das Gehäuse stirnseitig montiert werden.
• Befestigungs- und Passbohrungen an den Seiten und in der Unterseite des Gehäuses ermöglichen mit Hilfe der DIRECTCONNECT Befestigungsraster die präzise Montage auf einer Grundplatte.
Technische Merkmale:
- Größe: metrisch
- Ausführung: B Blockgehäuse mit integrietem instandsetzbarem Zylinder
- Ausführung: E kurze Blockgehäuse mit integrietem instandsetzbarem Zylinder
- Ausführung: L Lange Blockgehäuse mit integrietem instandsetzbarem Zylinder
- Lager: C Gleitlagerbuchsen
- Lager: B Linearkugelführungen
- Hub: mm
- Dichtung: V Vition
- Dichtung: N Buna
- Führungswelle: S korresionsbeständige Führungsstangen
Eigenschaften
| Ausführung : | B |
| Führungswelle Ø (mm) : | 6,0 |
| Dichtung : | Viton |
| Zylinder Ø (mm) : | 14 |
| Größe : | 06M |
| Hub (mm) : | 6 |
| Schubkraft (N) : | 89N /5,5 bar |
| Lager : | C |
| Gehäusegröße : | 50,8 mm |
| Moment vertikal : | 0,6 Nm |
Artikelvarianten
| Variante | Ausführung | Größe | Hub (mm) | Lager | Preis |
|---|---|---|---|---|---|
| B | 06M | 6 | C |
auf Anfrage
|
|
| L | 12M | 50 | B |
auf Anfrage
|
|
| B | 08M | 6 | C |
auf Anfrage
|
|
| B | 10M | 12 | C |
auf Anfrage
|
|
| B | 16M | 25 | C |
auf Anfrage
|
|
| B | 20M | 25 | C |
auf Anfrage
|
|
| B | 25M | 50 | C |
auf Anfrage
|
