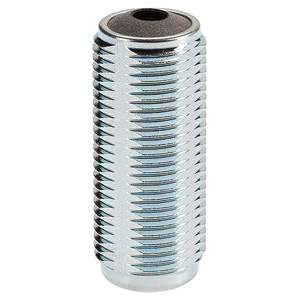

EH 22150 Seitendruckstücke mit Gewinde, mit Abdichtung, mit Innengewinde

Artikelnummer: 10212715
Hersteller: Halder
Herstellerartikelnummer: 22150.1410

Artikel ist in 27 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.

Beschreibung

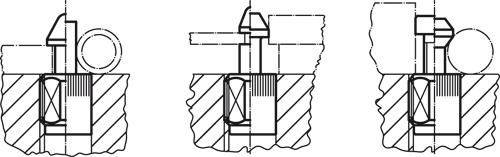

Werkstoff: Hülse: Stahl Feder: Federstahldraht Gewindescheibe: Stahl, brüniert Dichtung: CR Kennzeichnung: Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt Hinweis: Verwendung zum Positionieren und Andrücken mit Abdichtung gegen Späne und Schmutz. In die Gewindescheibe können individuelle Stifte eingeschraubt werden. Montage durch Einschrauben mit Montagewerkzeug. Temperatureinsatzbereich bis max. 110 °C. Formel zum Berechnen des Achsabstands für die Montagebohrung: l0 = z/2 + w + x l0 = Achsabstand, y = Werkstückhöhe, w = Werkstücklänge, x = Koordinatenmaß, z = Anschlagdurchmesser. Berechnung Maß x für Werkstücke die größer sind als l2 - d2/2: x = d2/2 - s Berechnung Maß x für Werkstücke die kleiner sind als l2 - d2/2: x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
